    Bateau impression 3D, MICRO SPRINGER.

    Maintenant que je possède une imprimante 3D (créality ender 3X), la tentation est grande d'imprimer un bateau complet.
    Sur "THINGIVERSE" j'ai récupérer les fichiers pour imprimer un micro springer RC.

    Un clic sur les images permet de les agrandir.

    Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

    thingiverse.com/thing:2237347=Micro remorqueur RC Springer V3 par Maca-artwork.

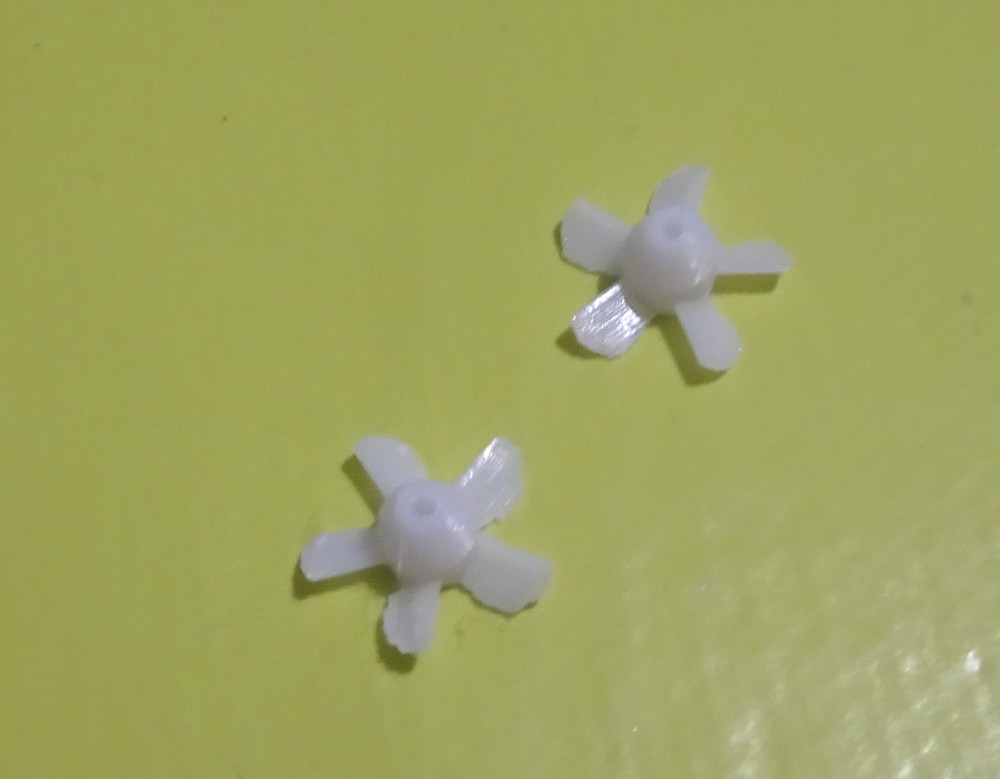

    impression des hélices

    impression des hélices, pas à droite et pas à gauche, c'est minuscule, et il faut régler le remplissage à 100% dans CURA pour quelle soient assez solides .

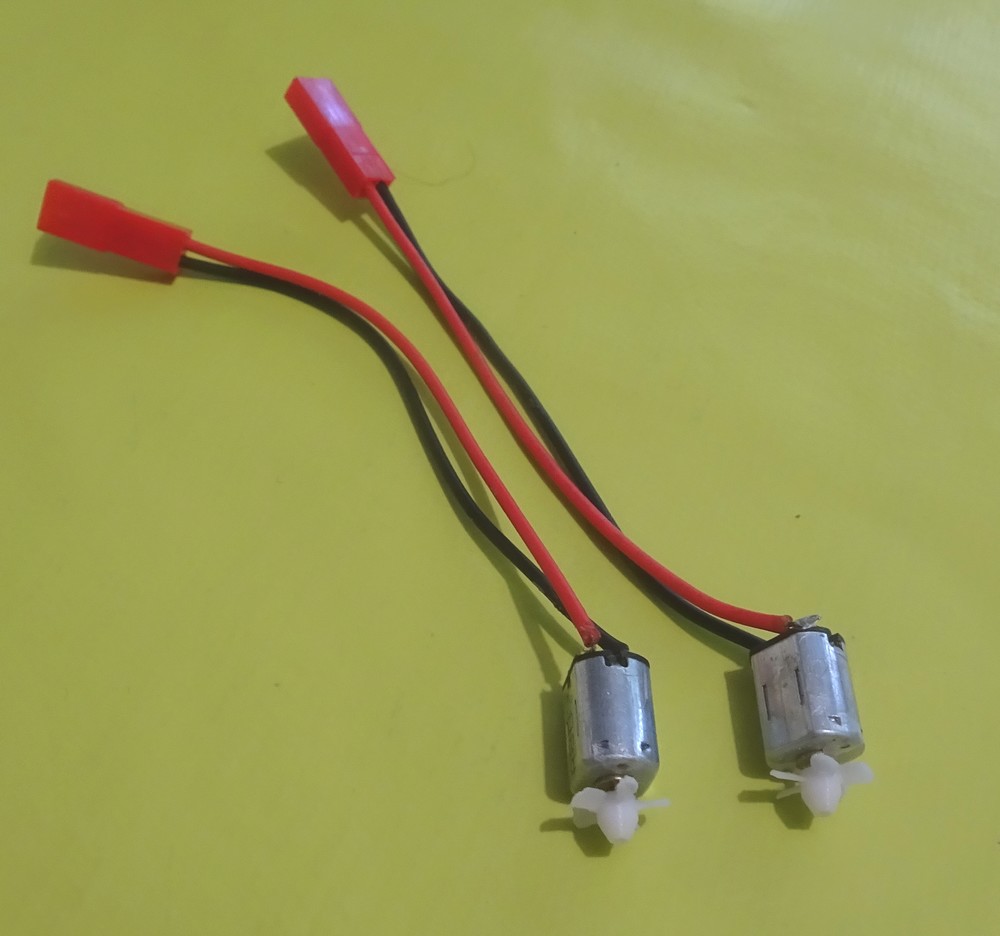

    2 moteurs sur des micro servos

    Il faut récupérer 2 moteurs sur des micro servos (9gr) et on colle les hélices directement sur l'arbre avec de la cyano (attention que ça ne coule pas à l'intérieur du moteur).

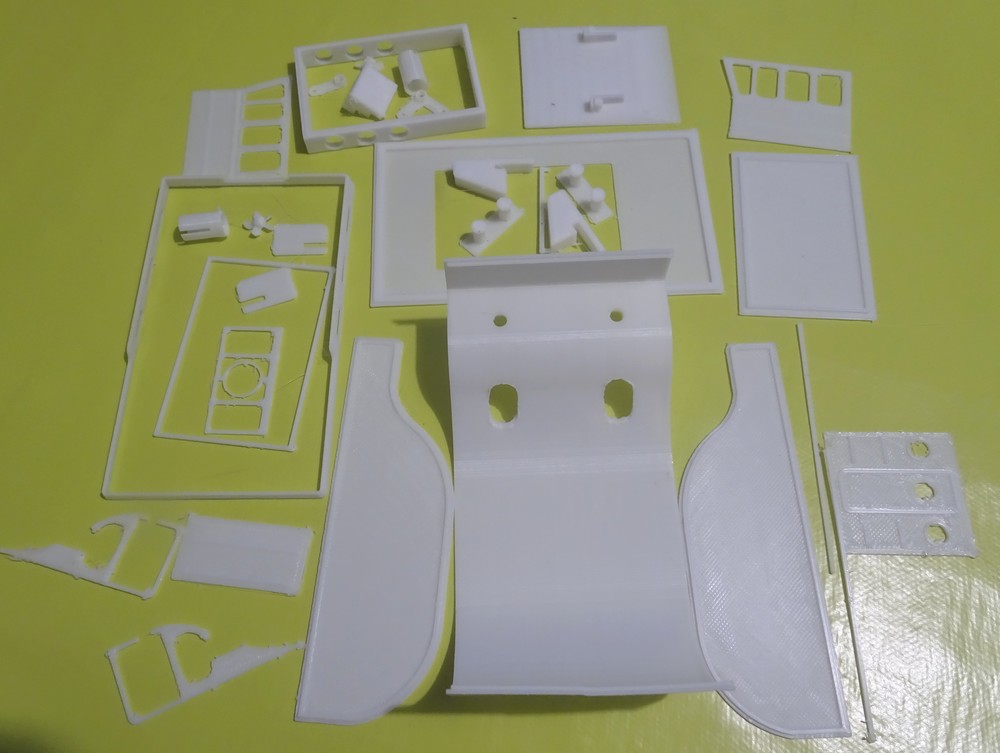

    Impression de toute les pièces

    Impression de toute les pièces, un peu d'ébavurage sur certaines à prévoir.

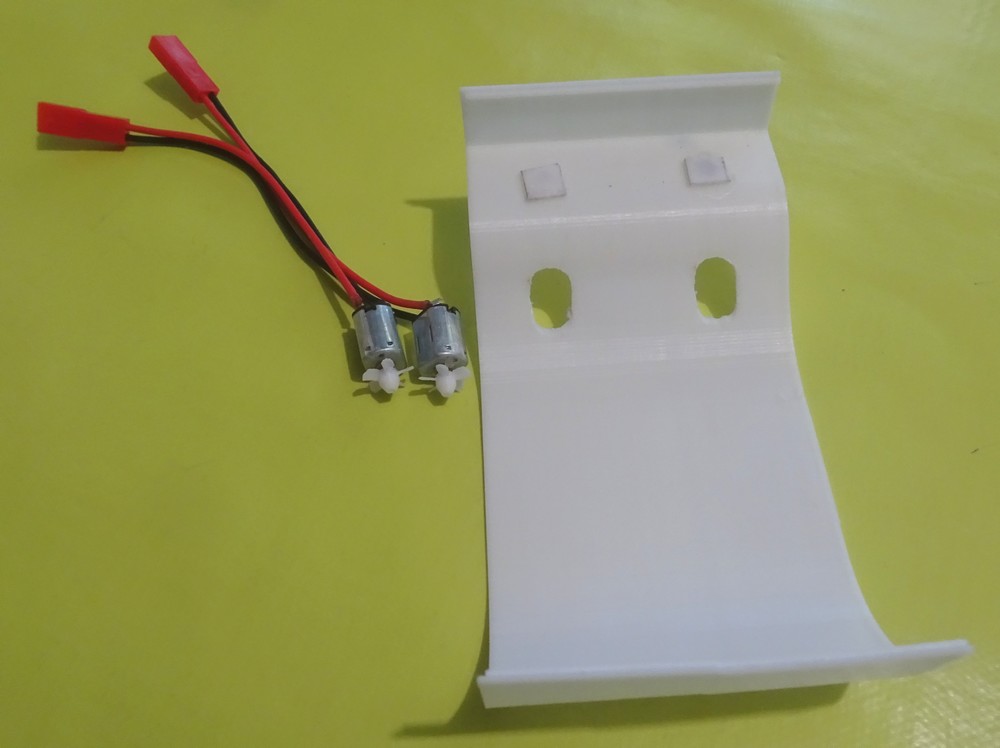

    Un coup de lime sur les trous

    Un coup de lime sur les trous pour les ajuster à la forme du moteur = bouchage des trous prévu pour les tubes de gouvernail (j'en aurai pas besoin), les 2 moteurs me serviront pour la direction.

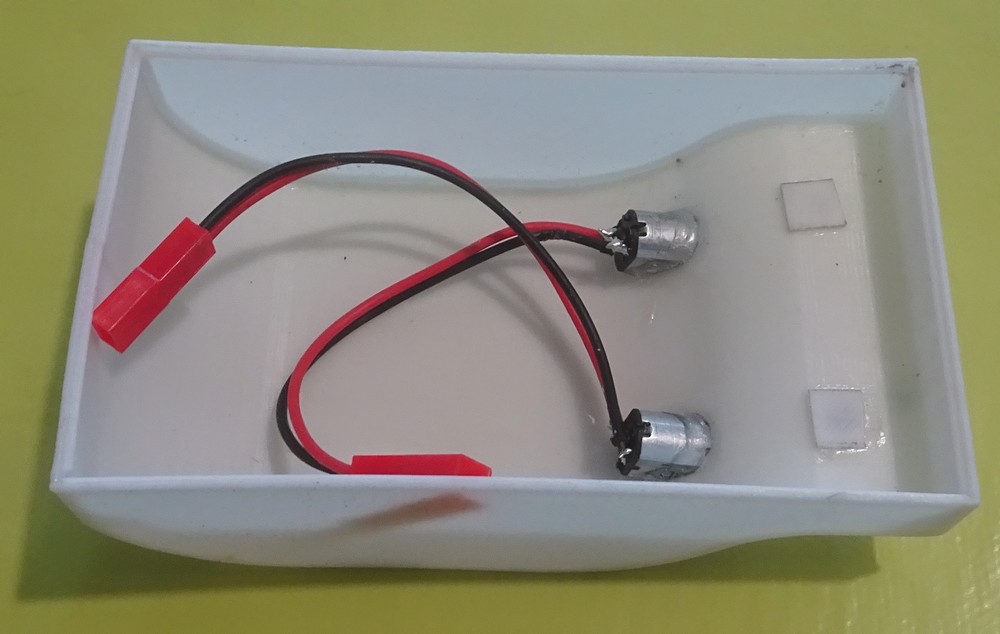

    Les deux moteurs sont collés à l'araldite

    Les deux moteurs sont collés à l'araldite des 2 cotés de la coque et entièrement recouvert avec cette colle pou l'étanchéité.

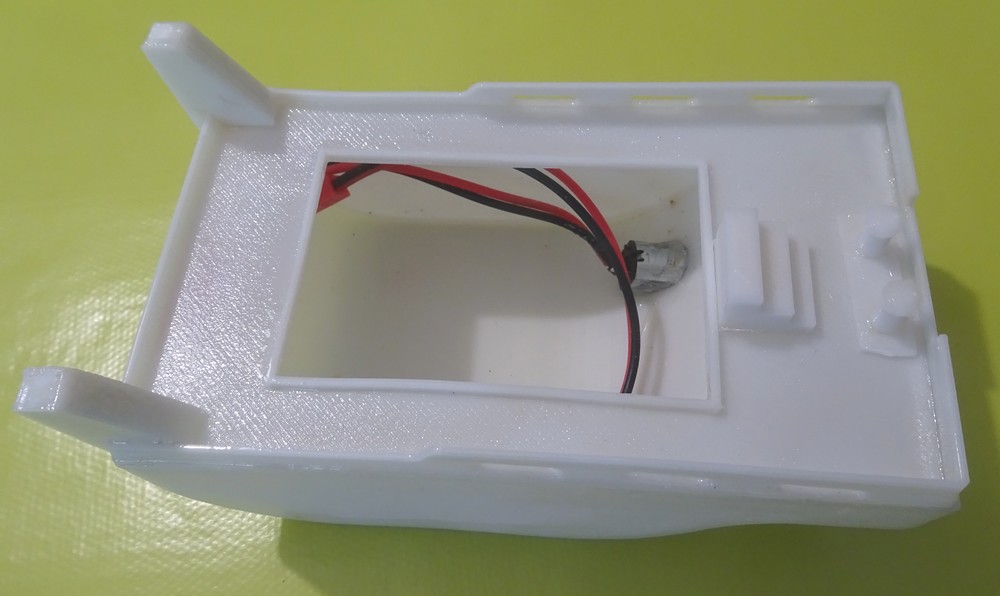

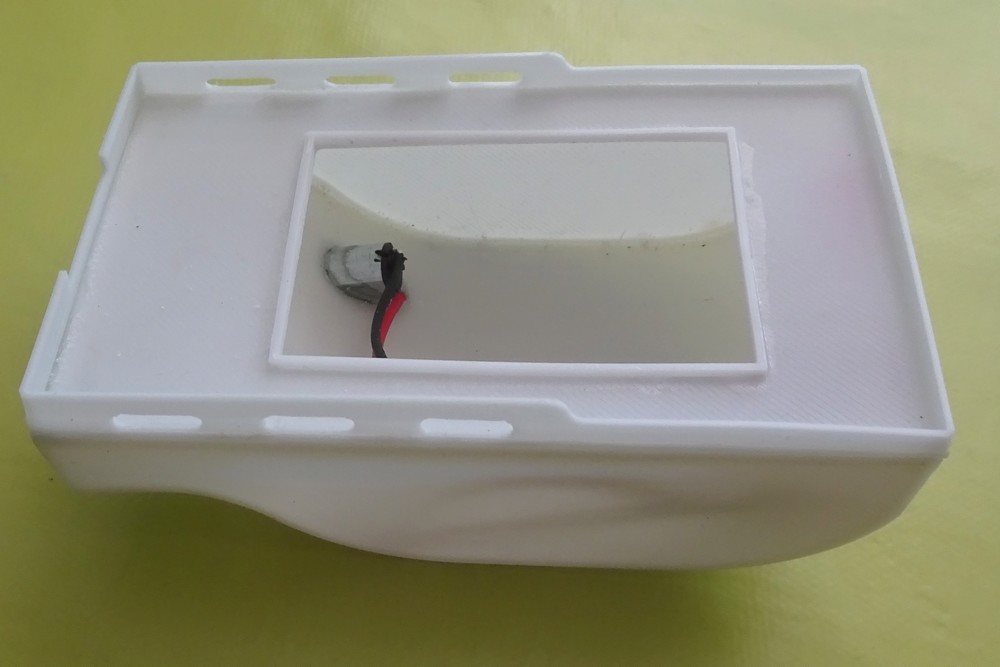

    On colle le pont

    On colle le pont et le petit cadre rectangulaire à la cyano.
    Ensuite, comme j'ai imprimé avec du filament PLA, pour que la coque ne se dégrade pas dans l'eau, j'ai enduit complètement la coque avec du G4.

    On colle à la cyano les accessoires de pont

    On colle aussi à la cyano les 2 ou 3 autres accessoires de pont.

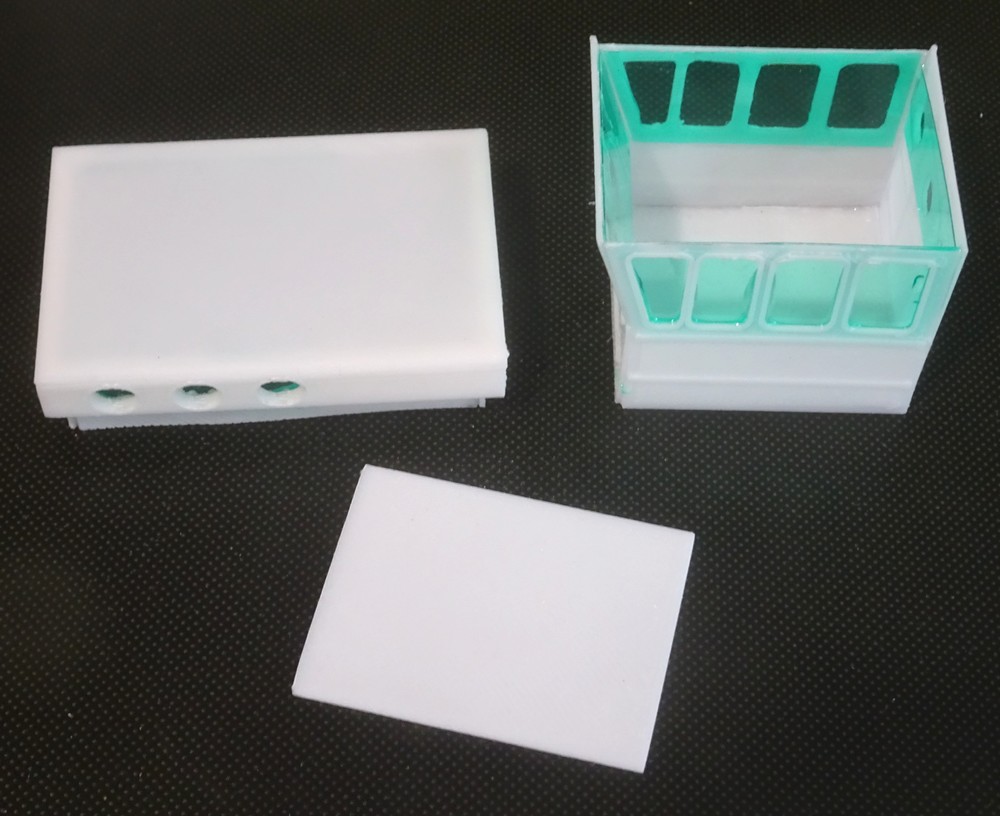

    les vitres et les hublots

    Après pour la timonerie, c'est pluss difficile, j'ai taillé 2 rectangles de plastique dans des chutes pour faire un maintien du bas et du haut de la timonerie pour pouvoir la coller à la cyano.
    J'ai découpé dans un intercalaire plastique vert les vitres et les hublots que j'ai collés à l'araldite

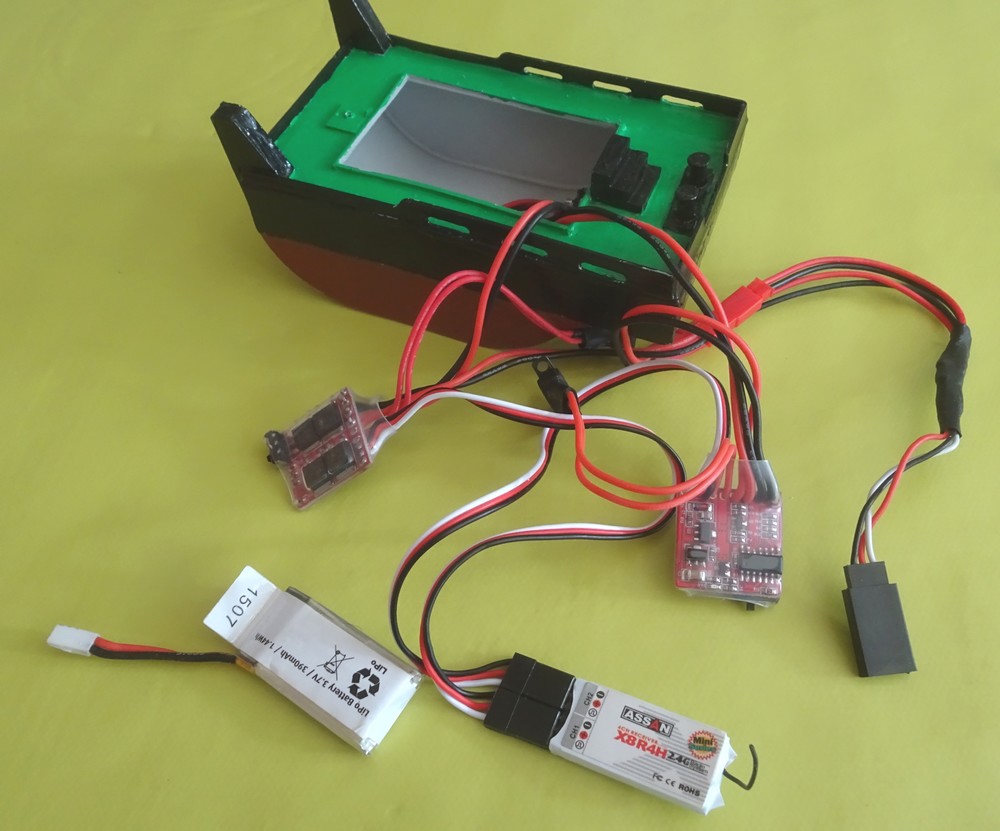

    2 mini variateurs (10A)

    Reste plus qu'a peindre et équipé avec 2 mini variateurs (10A) et micro récepteur + 1 accu lipo 1 élément 300mAh.
    Avec une radio programmable, il suffira de mixer les 2 moteurs avec la direction pour pouvoir tourner en ralentissant un moteur.

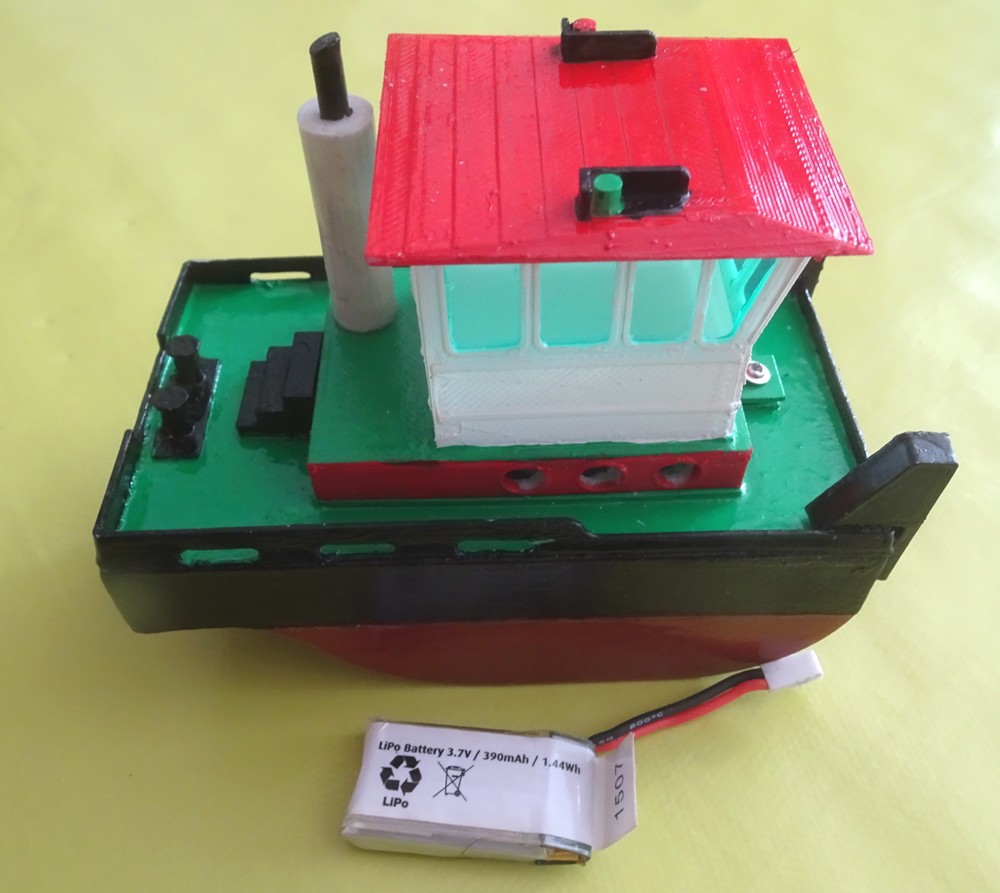

    c'est terminé en une petite semaine

    Voilà, c'est terminé en une petite semaine, après des essais dans un lavabo, reste plus qu'a naviguer.

    2 mini variateurs (10A)

    Bon, la navigation n'as pas donnée entière satisfaction, difficile de tenir le cap en jouant sur les 2 moteurs.

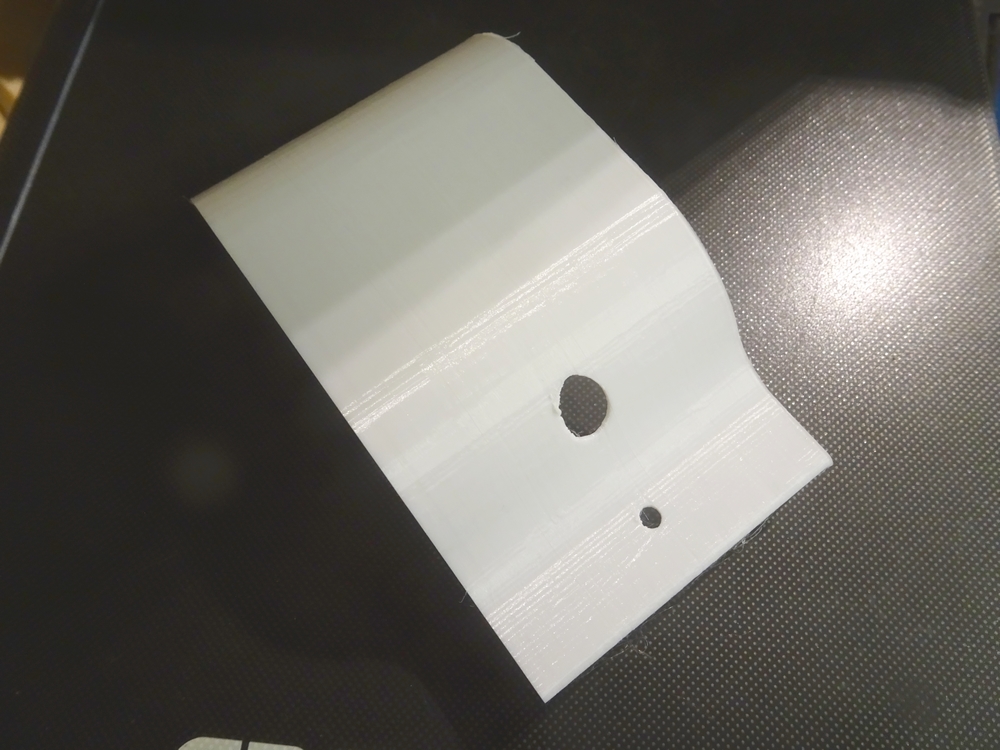

    Un ami modéliste a souhaité tenter l'aventure avec un seul moteur central, j'ai modifié le fichier coque (trupV3).

    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : coque.stl
