    Micro Bateau imprimé en 3D, micro AIRBOAT.

    A peine terminer mon micro springer imprimé en 3D, j'enchaine sur un micro airboat.
    Je me suis inspiré de 2 fichiers sur Thingiverse.
    Mais là, J'ai modifié ces fichiers avec "TINKERCAD" et "3D BUIDER" pour les transformer selon mes besoins.
    C'est à dire un seul moteur de propulsion récupéré sur un mini avion "SILVERLIT"pour propulser ce mini airboat.

    Un clic sur les images permet de les agrandir.

    Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

    A cette adresse:https://www.thingiverse.com/thing:2999835=Airboat RC imprimé 3D pas cher

    Et à cette adresse:https://www.thingiverse.com/thing:3626318=Mini hydroglisseur

    https://www.thingiverse.com/thing:929056

    https://www.thingiverse.com/thing:2446393

    https://www.thingiverse.com/thing:3025132

    https://www.thingiverse.com/thing:932963

    https://www.thingiverse.com/thing:3938735

    https://www.thingiverse.com/thing:2388826

    https://www.thingiverse.com/thing:3010975

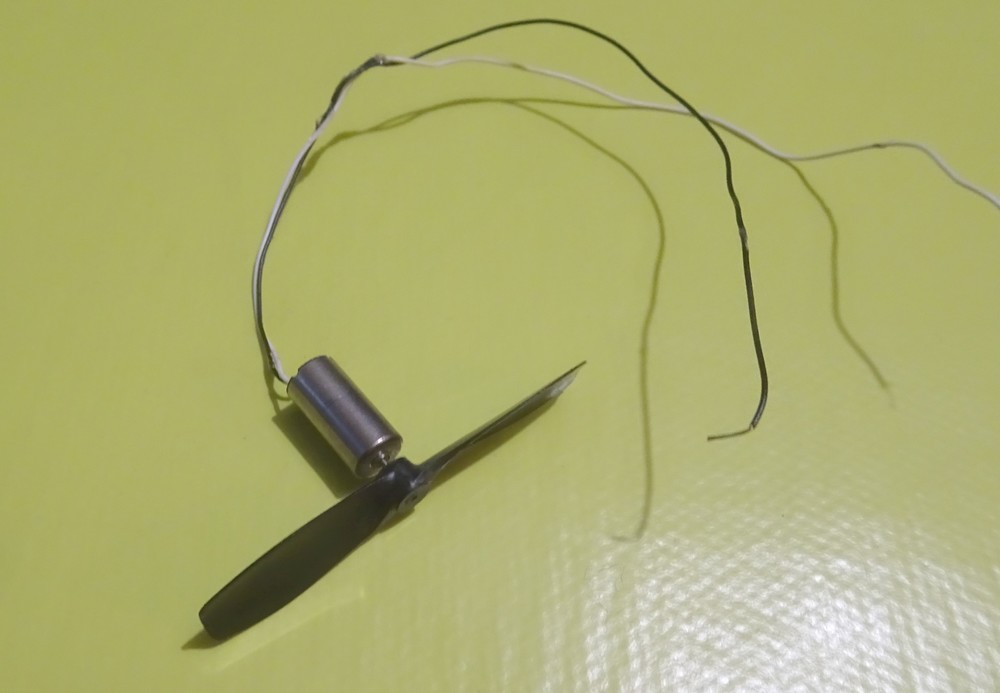

    petit moteur Silverlit

    Ici, le petit moteur Silverlit (diam: 5,8mm) et son hélice (diam: 45mm).
    Que l'on peu encore trouver sur Ebay: 2x 3.7 V 48000RPM avion électrique Coreless moteur + hélice pour RCPO .

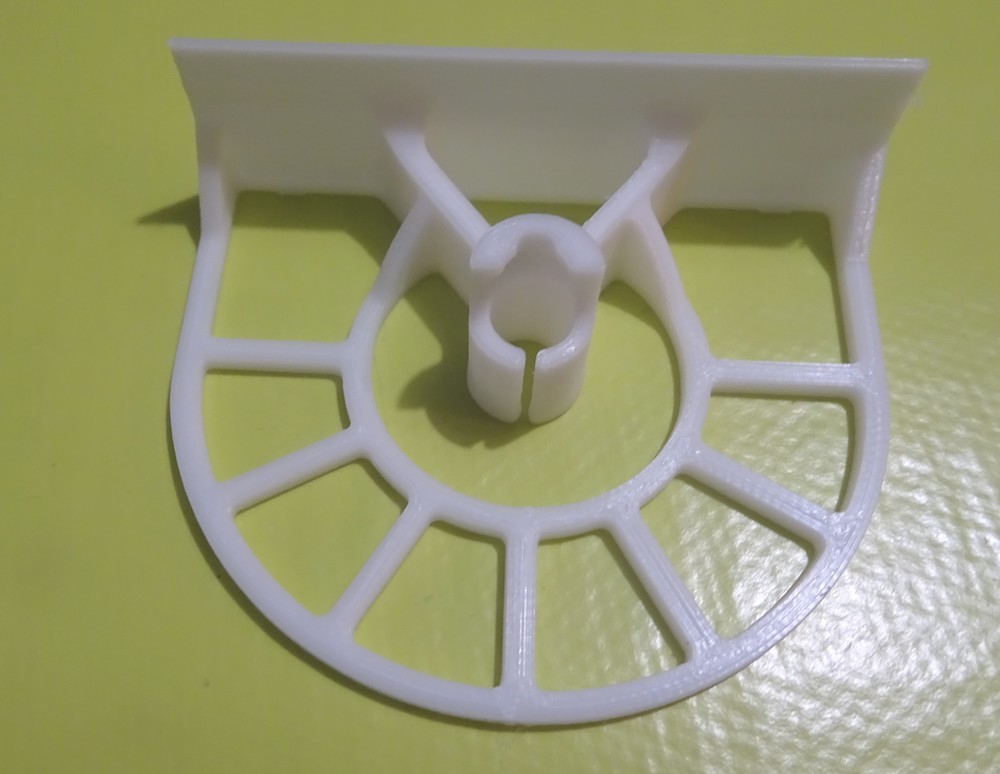

    cage et support moteur

    Puis imprimé en 3D avec du filament PLA, la moitié de la cage et le support moteur.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : cage moteur.stl

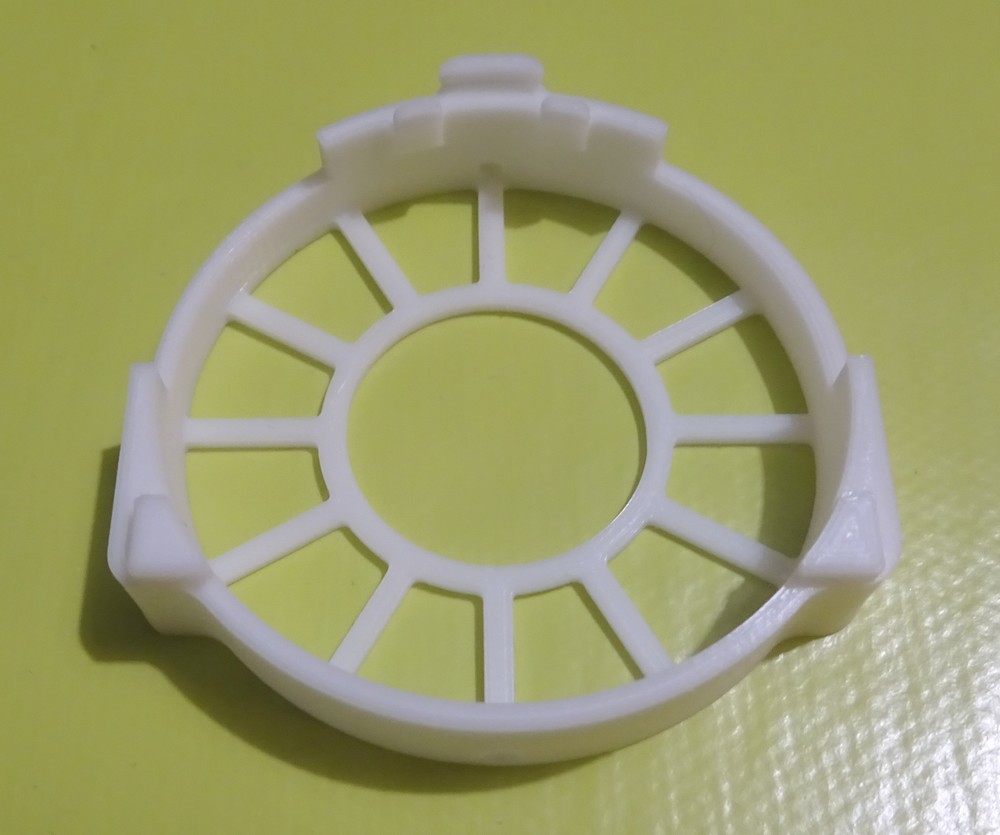

    arrière de la cage

    L'arrière de la cage.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : cage moteur2.stl

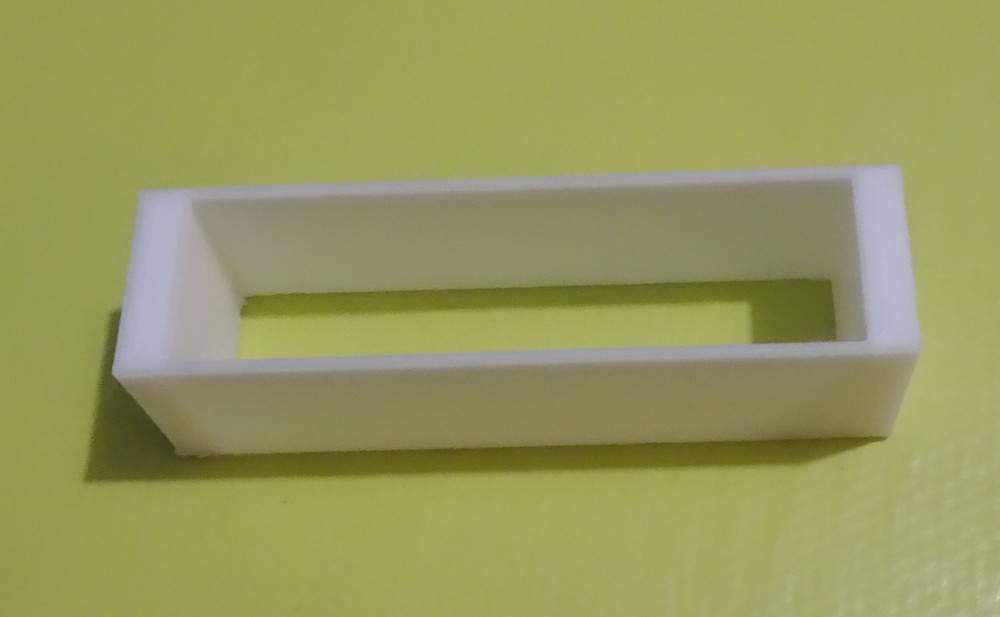

    support de la cage

    Ici, le support de la cage permettant de laisser le passage à la tringlerie de direction.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : support.stl

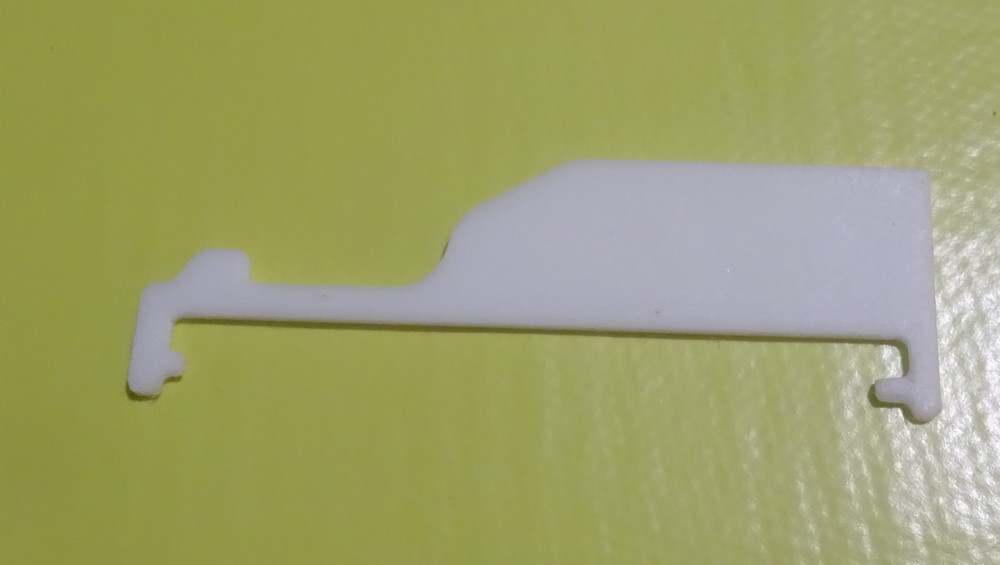

    aileron de direction

    L'aileron de direction.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : aileron.stl

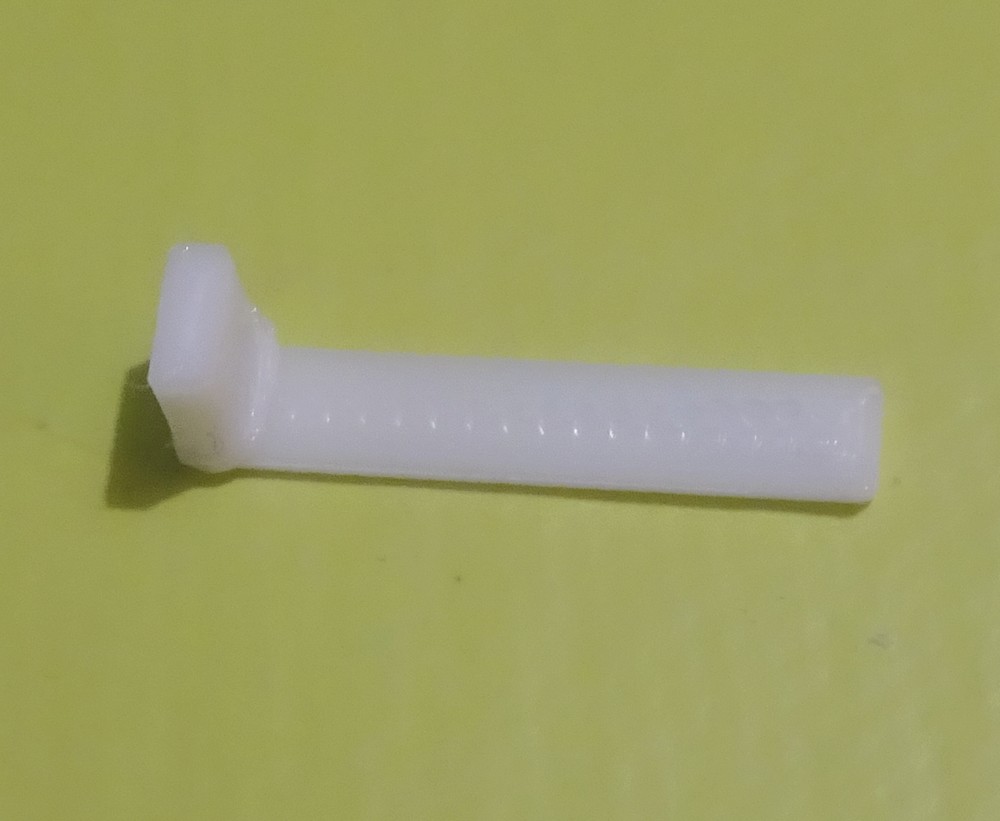

    support de la cage

    Ici, le guignol qui viendra se coller à la cyano sur l'aileron pour pouvoir raccorder la tringlerie de direction.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : guignol.stl

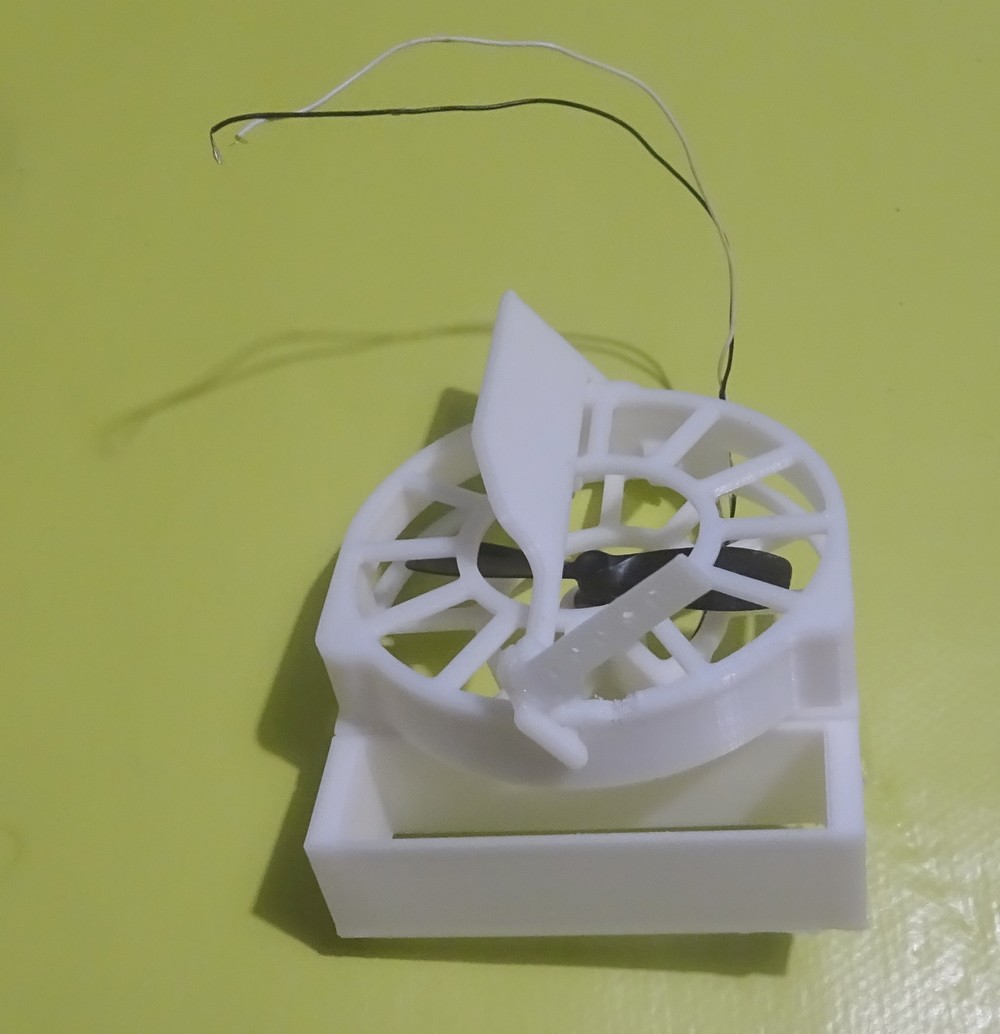

    assemblage

    L'aileron de direction et son guignol sont collés ensemble à la cyano et s'emboite sur les 2 parties de cage, elles aussi collées à la cyano sur le support.

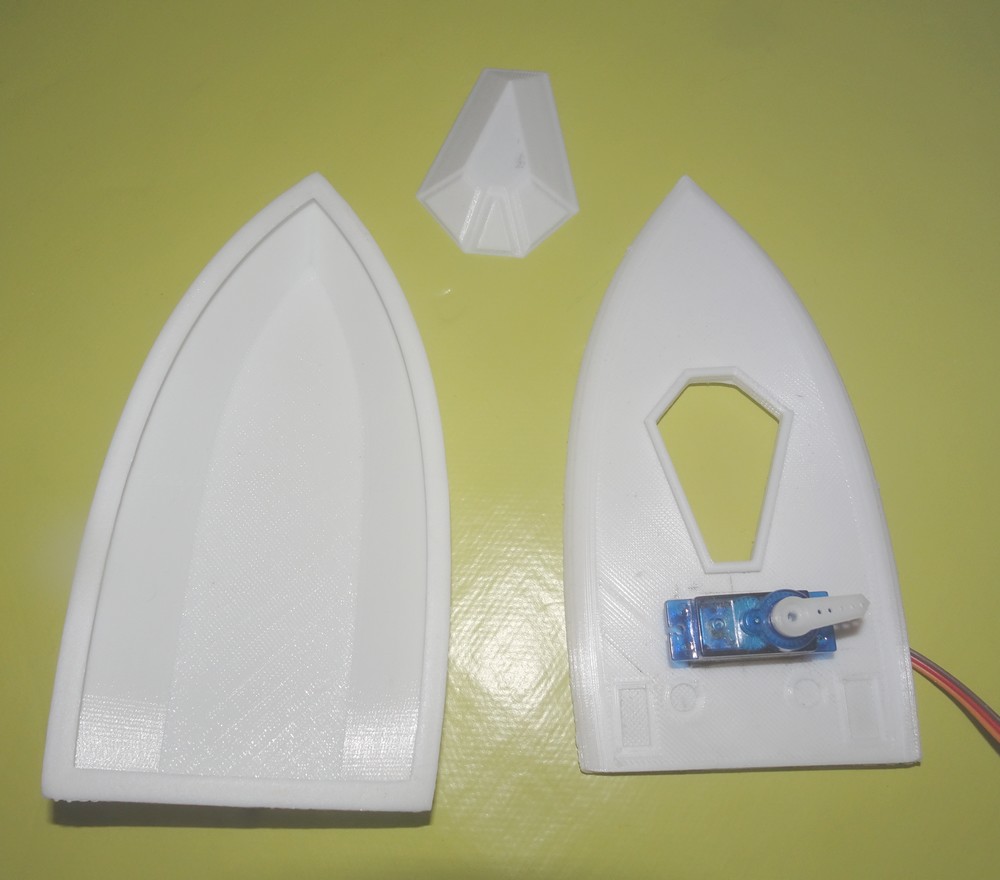

    les 3 parties de la coque

    Ici, les 3 parties de la coque, le pont et le capot et un mini servo 9gr pour la direction.
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : coque.stl
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : pont.stl
    vous pouvez télécharger le.STL correspondant en faisant "clic droit => enregistrer le lien sous..." : capot.stl

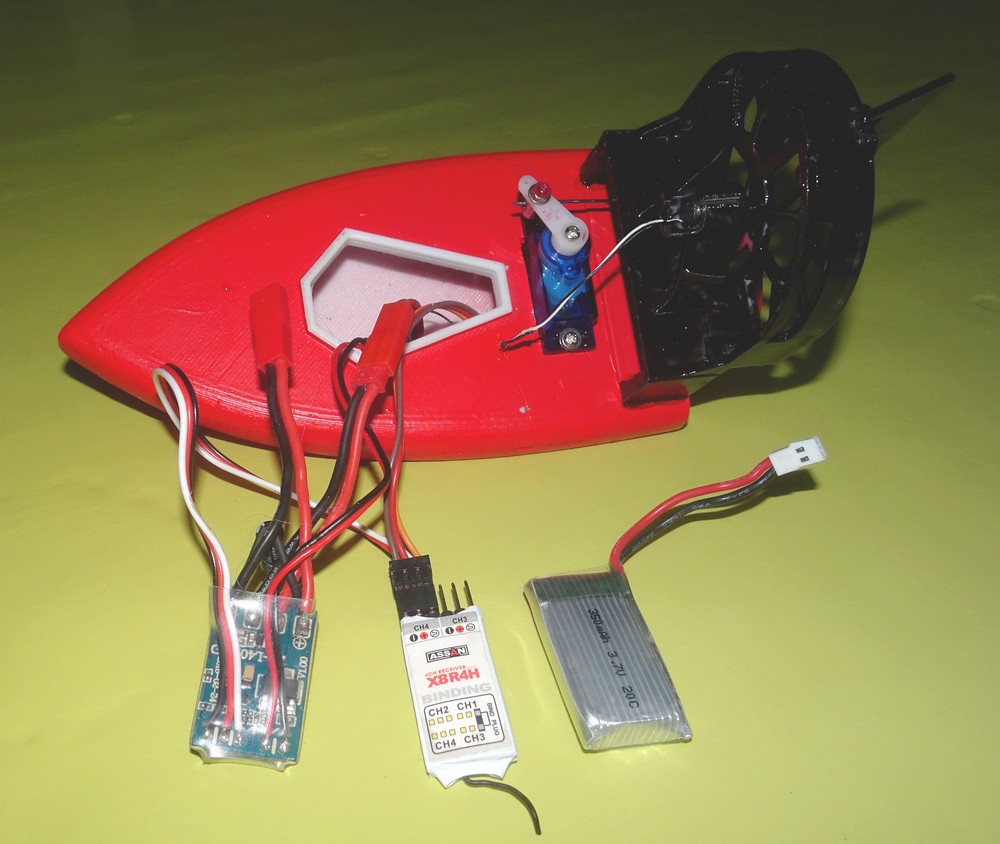

    le tout est peint à la bombe acrylique rouge

    Voila, tout est assemblé, collé à la colle PVC, la coque est recouvert d'une couche de G4 pour l'étanchéité.
    Et le tout est peint à la bombe acrylique rouge sauf pour la cage de l'hélice en noir.

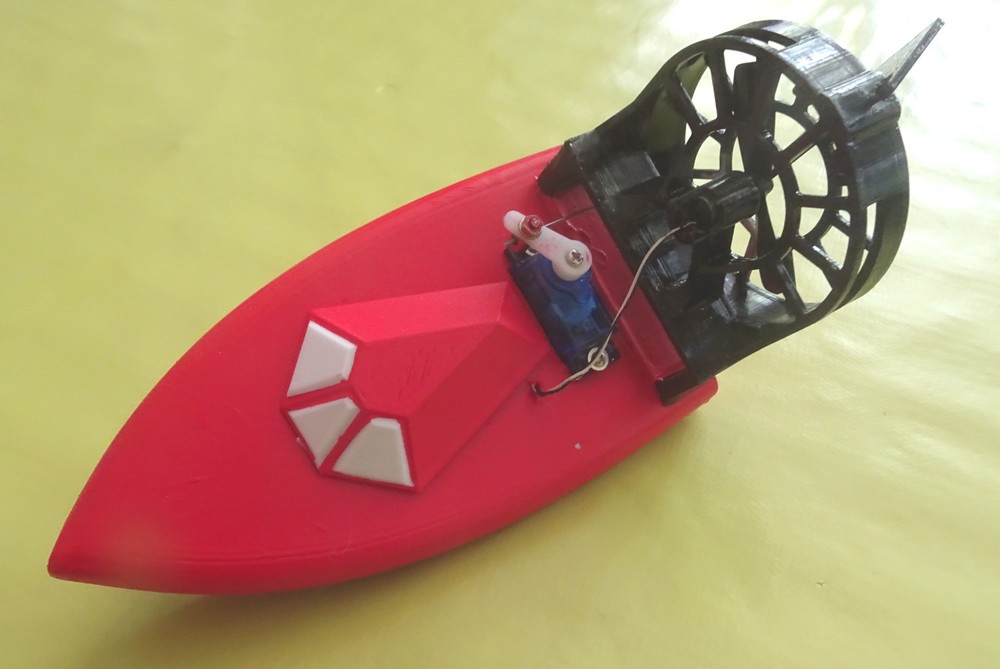

    capot

    Mise en place du capot qui tient avec de la patafix, reste plus qu'a naviguer en bassin

    Bon, j'ai pu naviguer sur un bassin et je suis assez déçu par le comportement de cet "airboat".
    Il est difficile à équilibrer et pas assez puissant.
    Pour ceux qui s'interresse aux hydroglisseurs (airboat) je conseille de faire plus grand avec un moteur brushless
