    Voilier RC FILOU vintage .

    la place se fait rare pour stocker mes bateaux donc encore un petit voilier "Vintage" ce coup ci.
    "FILOU" seras inspiré des voiliers DAY BOAT des années 50/60, "CORSAIRE", "PIRATE", "MUSCADET", Ect...
    A notre disposition les plans du fond SERGENT du musée maritime de la rochelle..
    Le "PIRATE" de Mr SERGENT fait 5m50, si je fait une semi maquette de celui ci au 1/10ième, il fera donc 55cm, c'est peu pour une bonne navigation, mais j'ai vraiment plus de place chez moi pour un plus gros bateau.
    Ne souhaitant pas faire une copie parfaite du "PIRATE" mais plutot un mélange des divers DAY BOAT de cette époque, voici donc ce que j'ai en tete.
    Coque à bouchains vifs et couples, une quille moderne (rg65) pour naviguer et une quille rétro pour le statique, un gréement HOUARI et foc avec un petit bout-dehors .
    La coque seras en contreplaqué de 3mm de récupération, c'est sur du 1mm aurait mieux convenu à ce petit modèle, mais faut faire avec.

    Un clic sur les images permet de les agrandir.

    Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

    histoiresmaritimesrochelaises.fr= Des plans a télécharger du fond François Sergent.

    histoiresmaritimesrochelaises.fr= Les plans a télécharger du "PIRATE" de Mr François Sergent.

    voiliertransportable.pagesperso-orange.fr/voilier.html=Ce type de voilier est dit transportable.

    Alors que j'avais déja bien entamé la construction de mon filou, la revue "Bateau Modèle" à édité un plan encarté du "Corsaire Jog" dans son N°142 et N°143

    A voir ici:Boutique bateaumodèle

    maquettesdevoiliers.fr= Corsaire.

    alpmn.byethost32.com=Muscadet.

    g-hautier-modelisme.e-monsite.com= Hansa jolie.

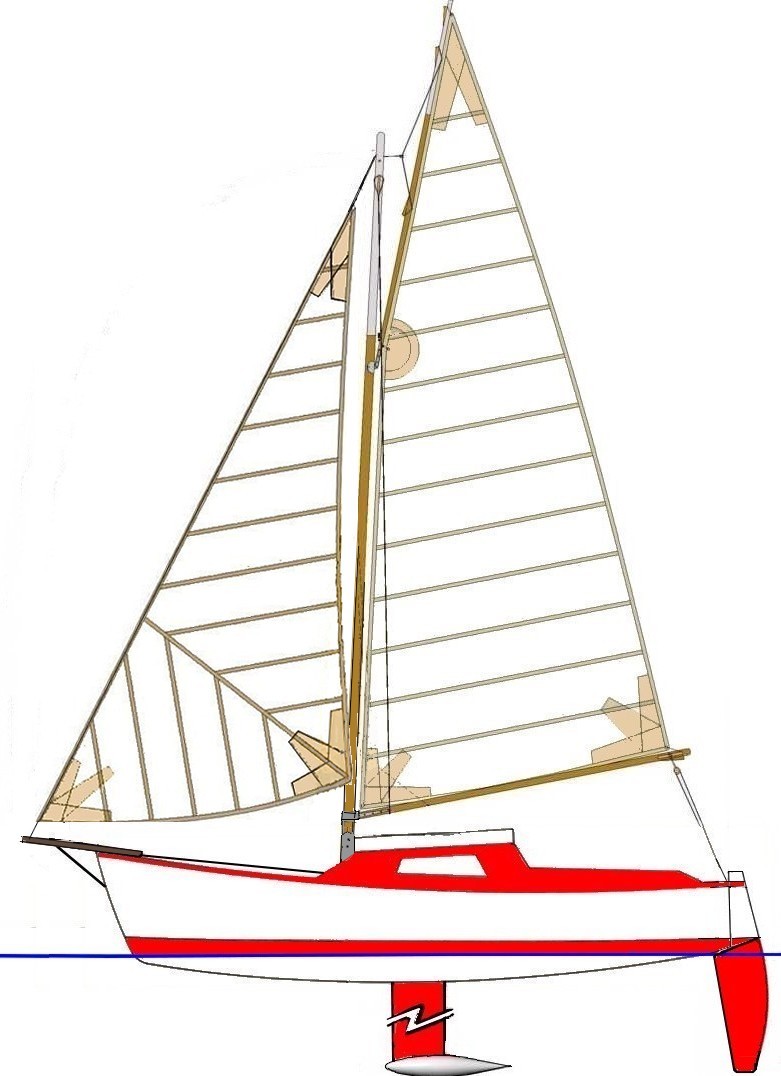

    Dessin de mon FILOU

    A partir des plans du "PIRATE" de Mr SERGENT, J'ai crée mes propres plans (PDF imprimables en A4 en mode PAYSAGE).
    Vous pouvez les télécharger:ICI.
    Ces plans ne sont pas parfait, si vous maitrisé le logiciel DELFSHIP, avec les plans SERGENT, on doit pouvoir faire mieux.

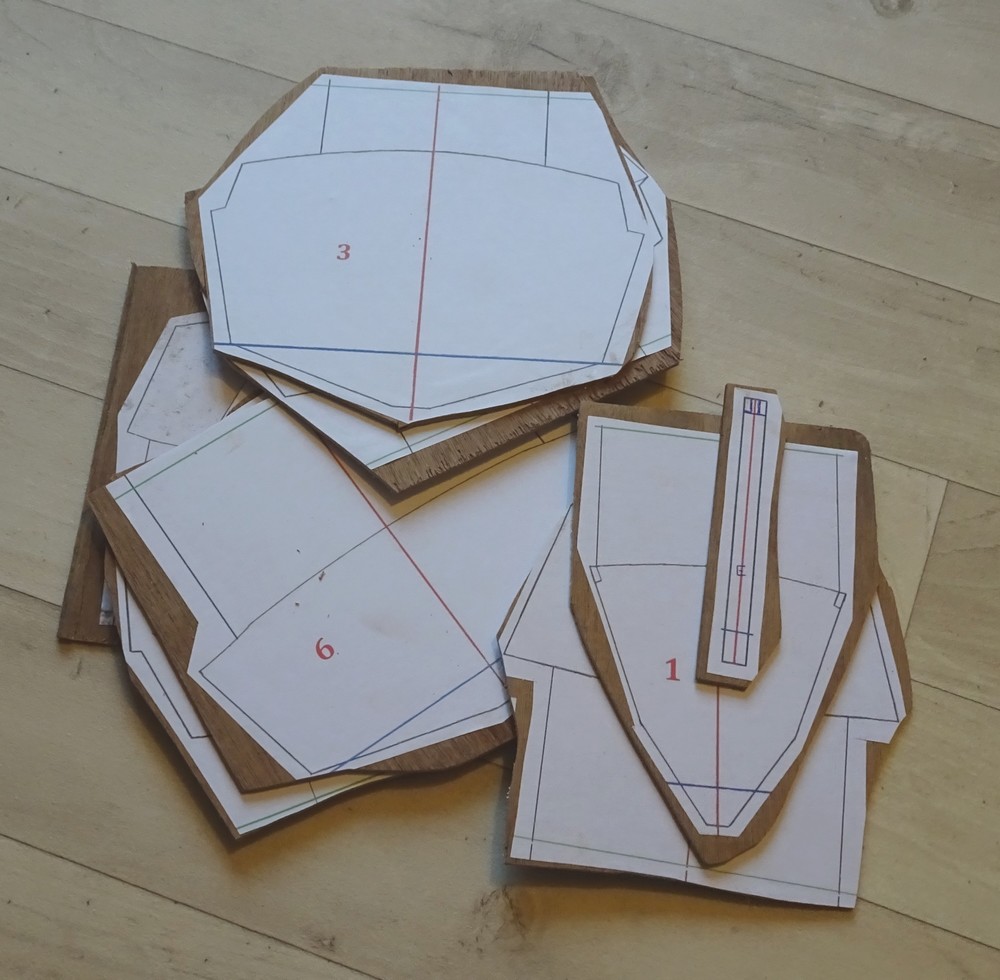

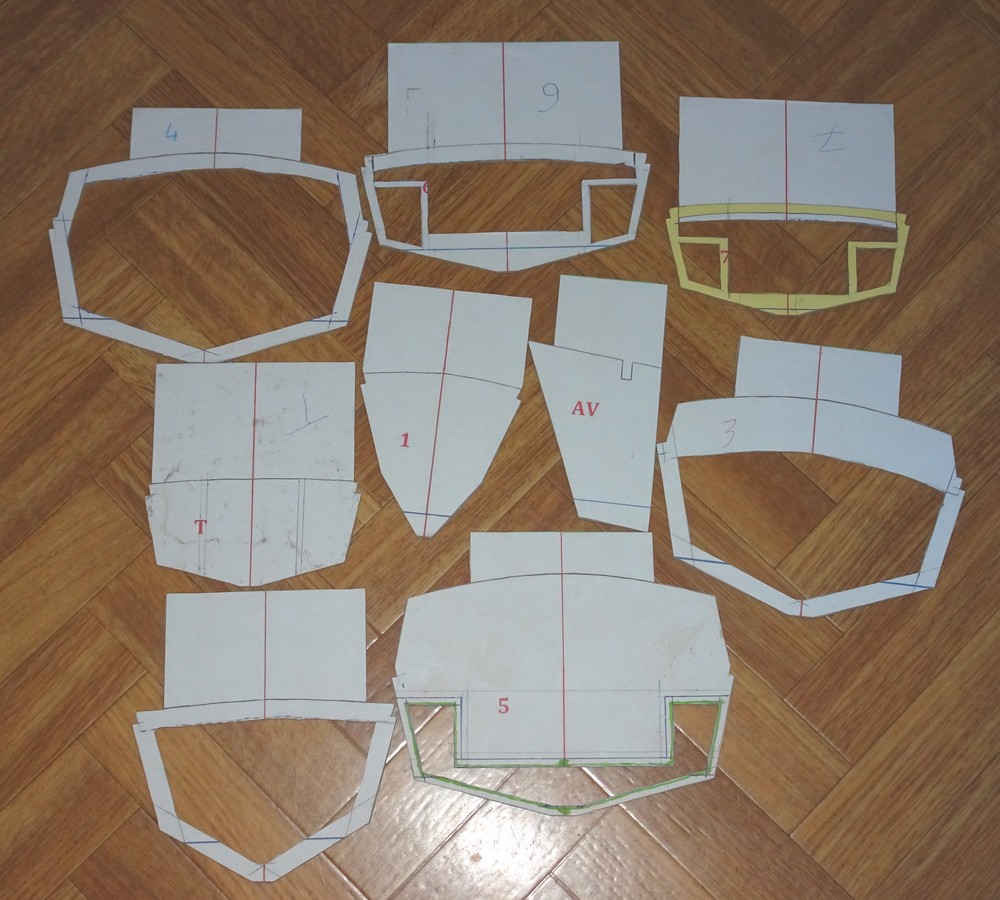

    Collage des couples imprimés

    Collage des couples imprimés sur du contreplaqué de 3 mm.

    Découpage des couples

    Découpage des couples à la scie à chantourner.

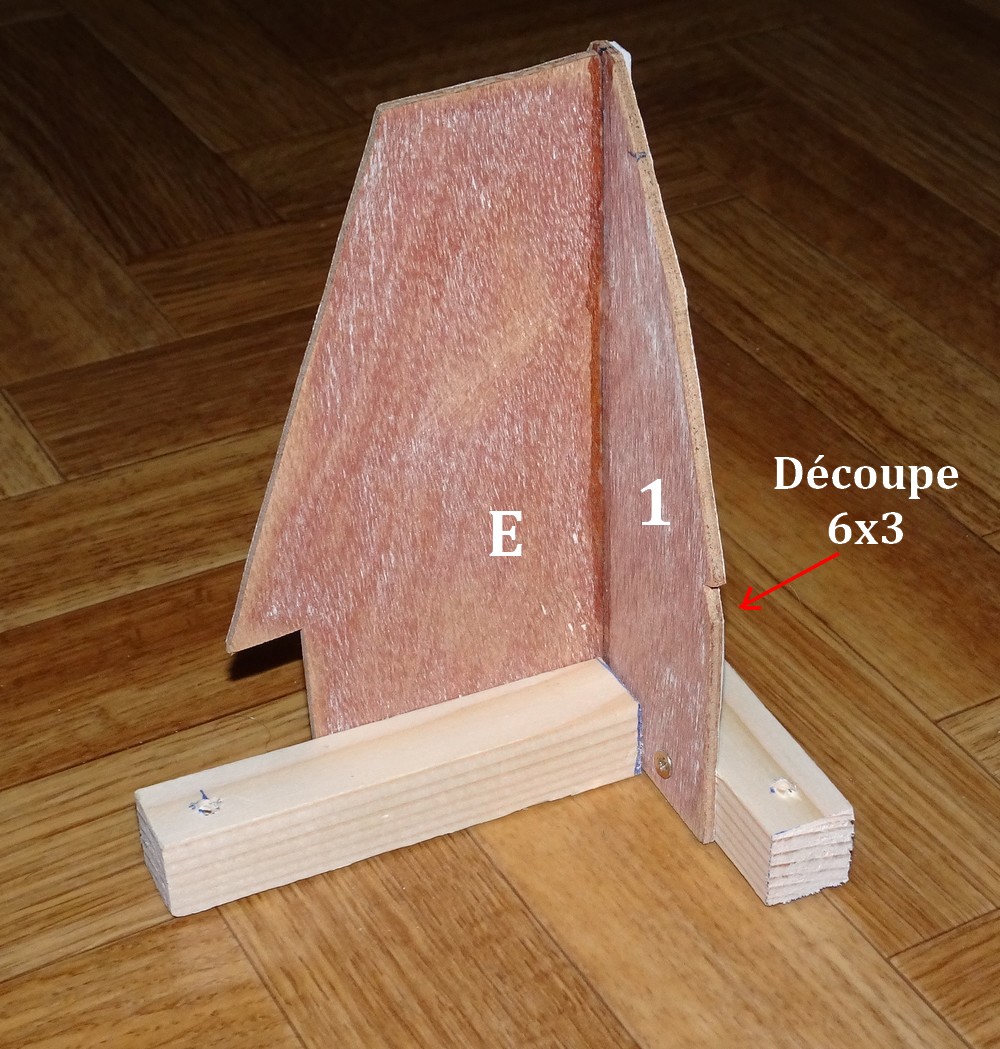

    Assemblage du couple 1 et d'un couple perpendicullaire

    Assemblage du couple 1 et d'un couple perpendicullaire (E) avec des tasseaux de pin de 18x18.
    Une découpe de 6x3 est pratiquée dans le haut des couples pour acceuillir une baguette de samba : la "serre de bouchain".

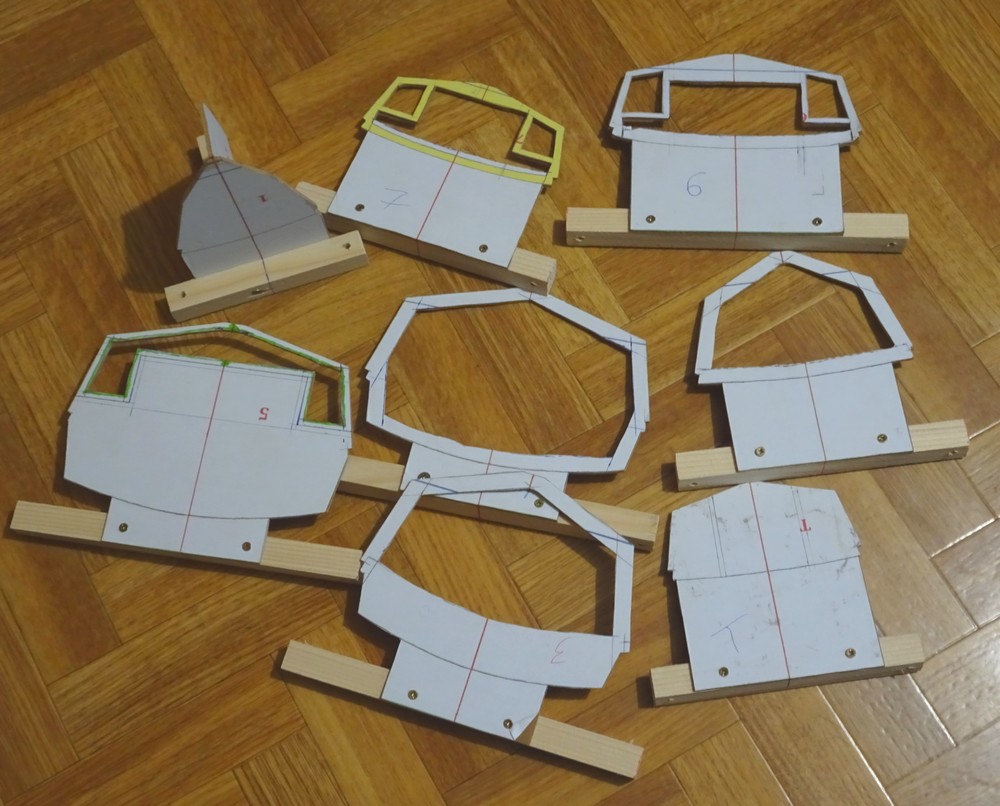

    Assemblage des couples par vissage avec des tasseaux

    Assemblage des couples par vissage avec des tasseaux de pin de 18x18.

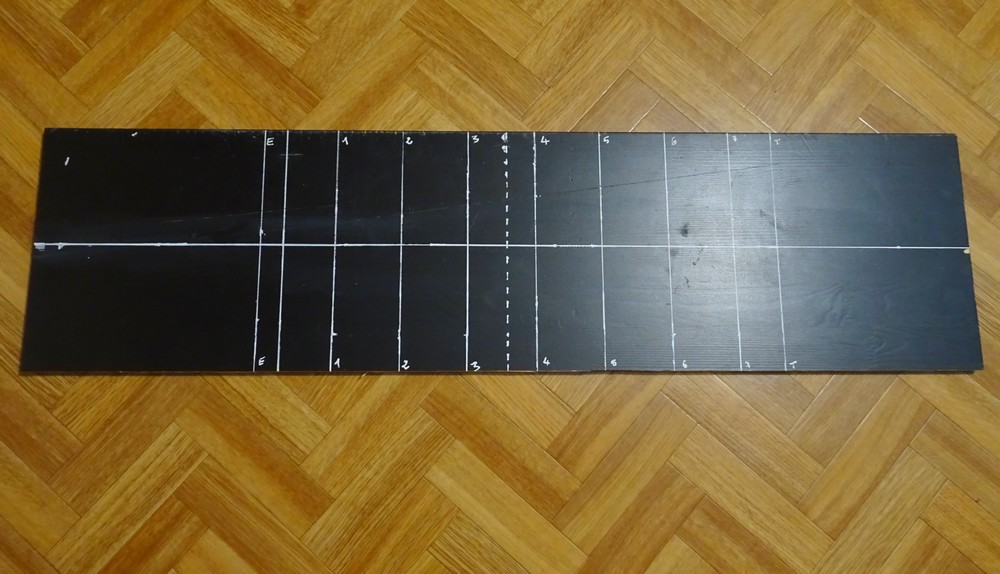

    chantier

    Récupération d'une planche bien droite en mélaminé noir (ce que j'avais sous la main) pour servir de chantier.
    Tracage de la position des couples et de l'axe centrale au feutre blanc.

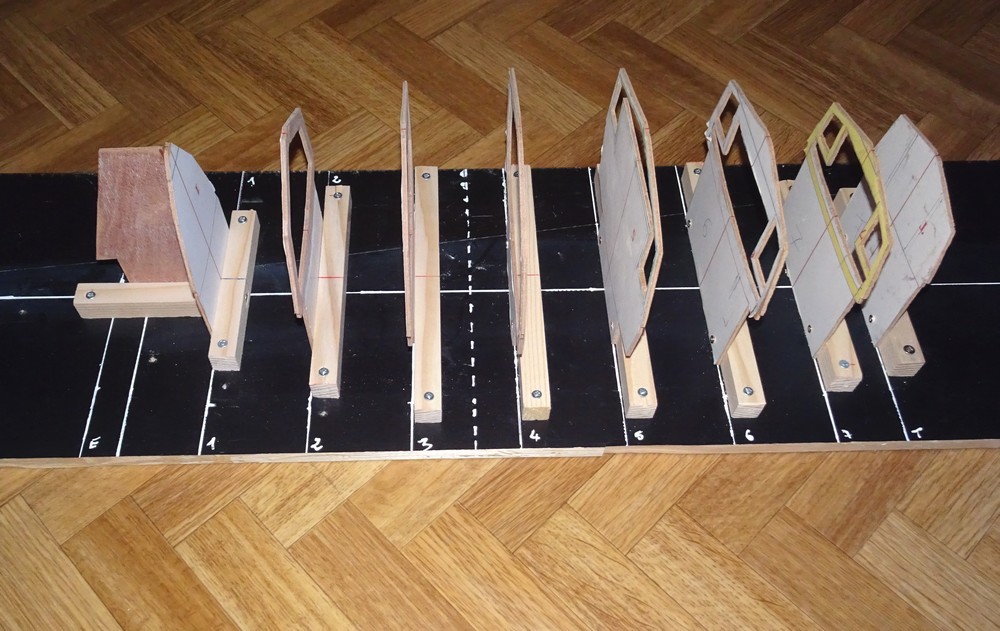

    Vissage des couples sur le chantier

    Vissage des couples sur le chantier.

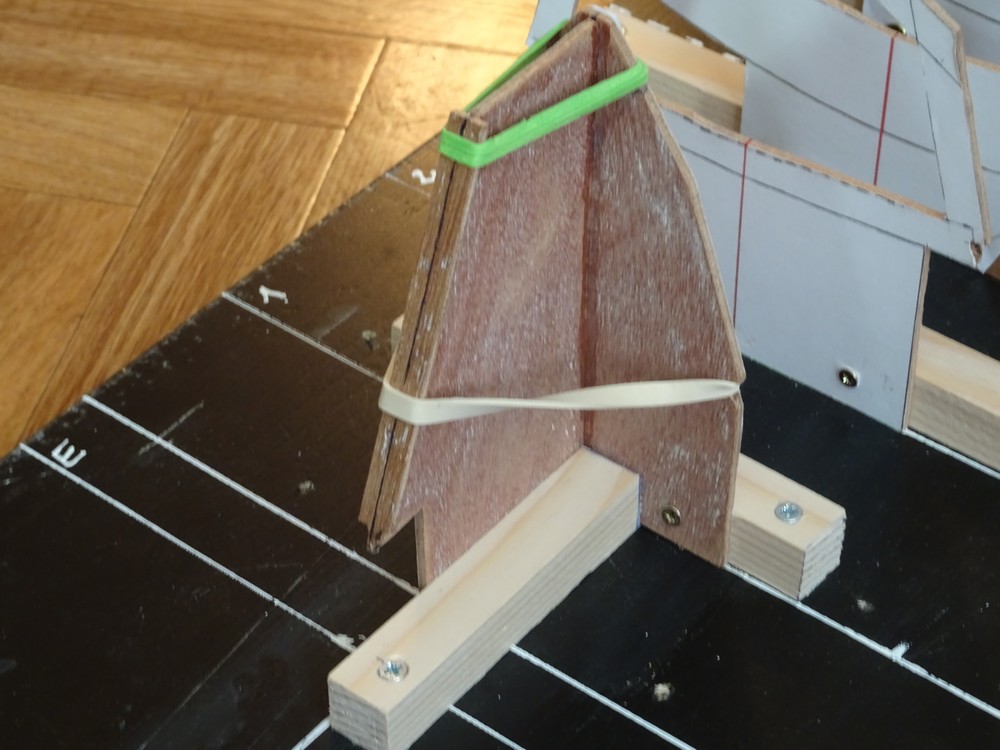

    baguette de contreplaqué

    Collage sur le chant du couple E d'une baguette de contreplaqué de 3mm d'épaisseur par 9mm de largeur, hauteur 100mm.

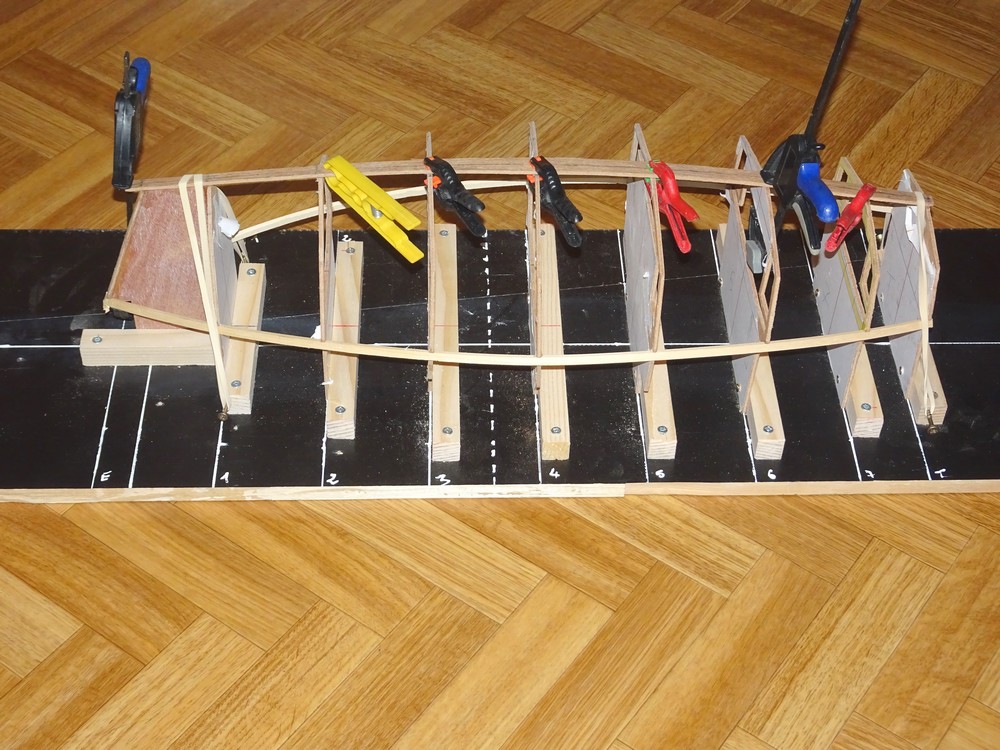

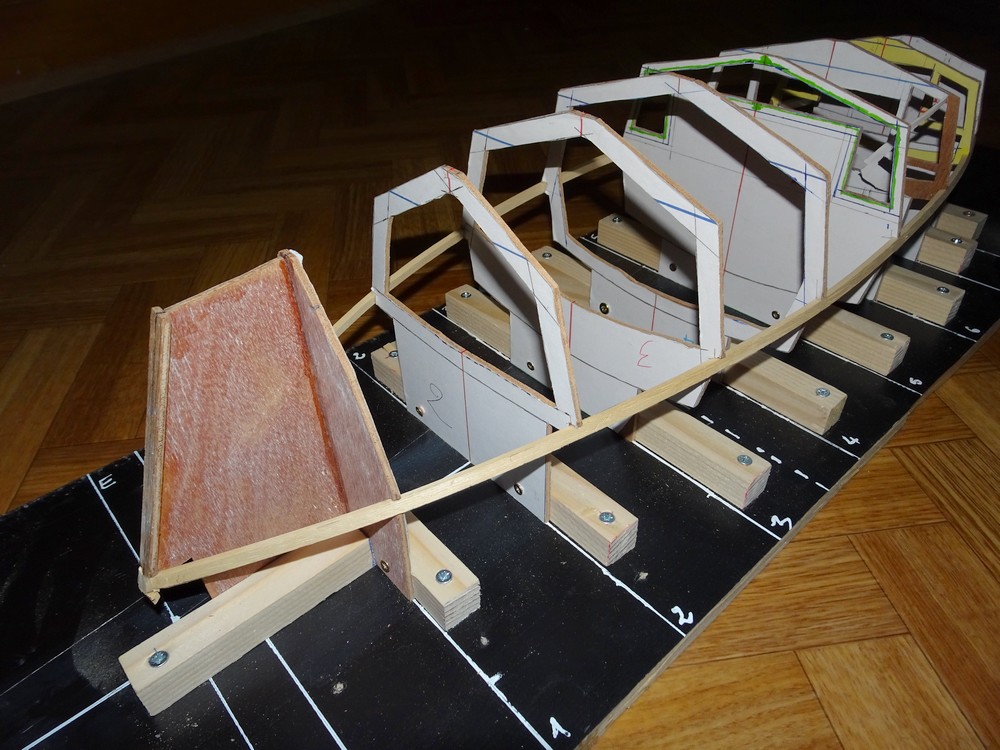

    2 baguettes en samba

    Collage sur le pourtour de 2 baguettes en samba (serre de bouchain) de 3x6mm qui augmenteront la surface de collage et définiront la hauteur des bouchains de coté.

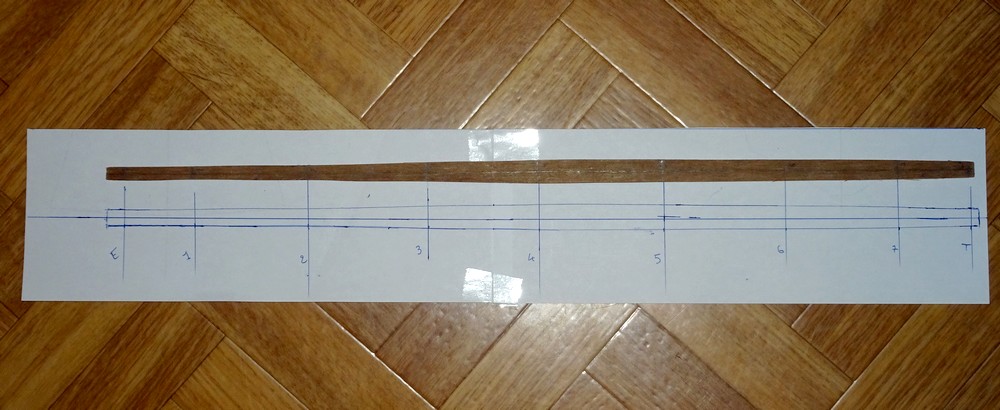

    Tracage et découpage du bouchain de quille

    Tracage et découpage du bouchain de quille dans du contreplaqué de 3 mm.

    Collage du bouchain de quille

    Collage du bouchain de quille avec de la colle à bois qualité extérieure.

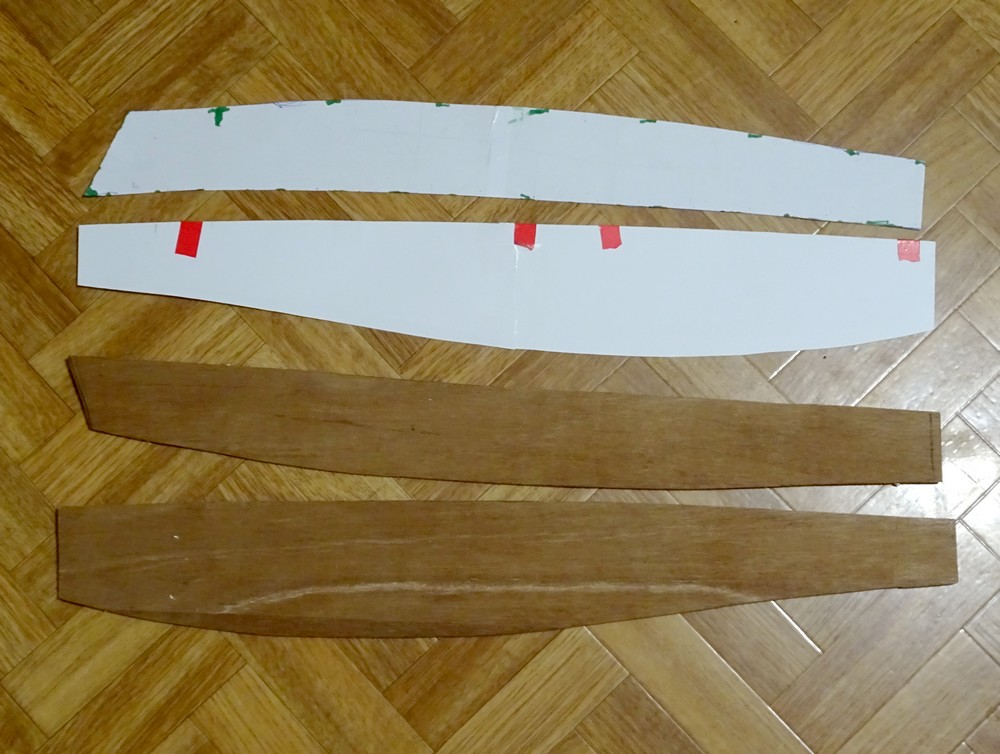

    Relevé des panneaux de coté sur du papier fort

    Relevé des panneaux de coté sur du papier fort et découpe de ces derniers dans du contreplaqué de 3mm.

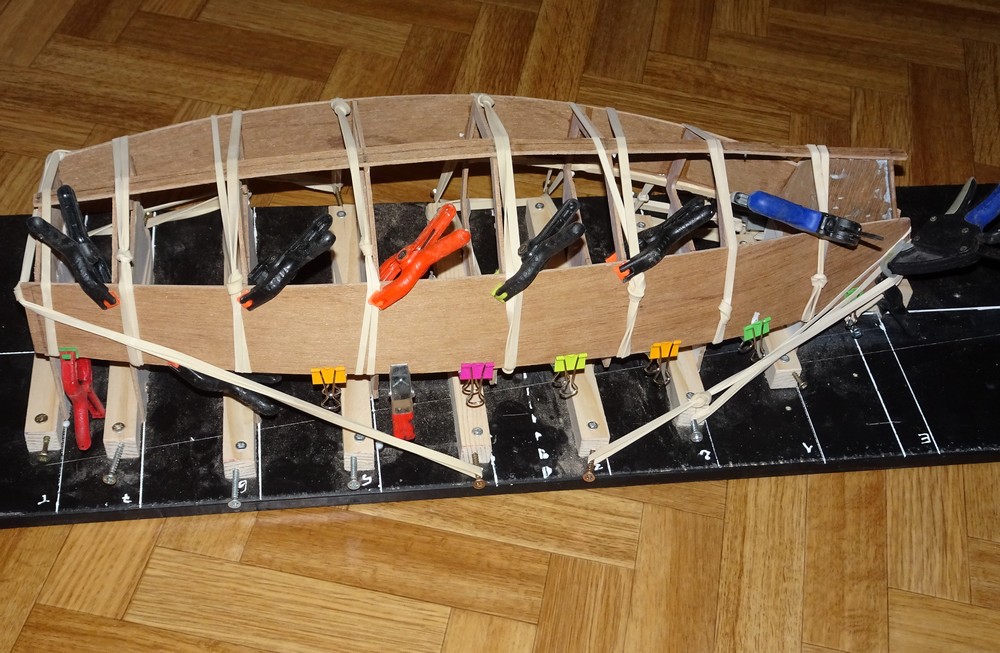

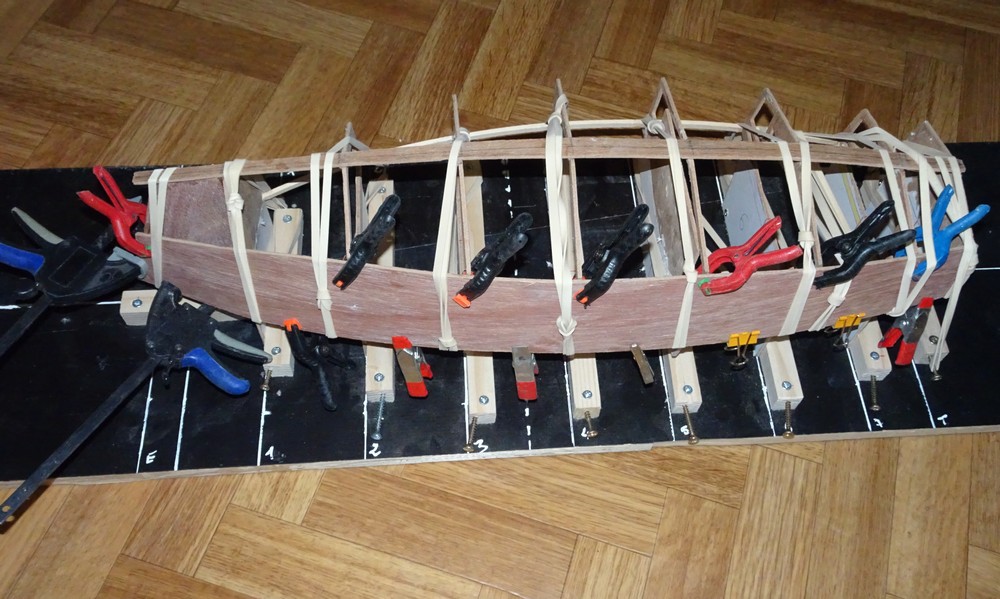

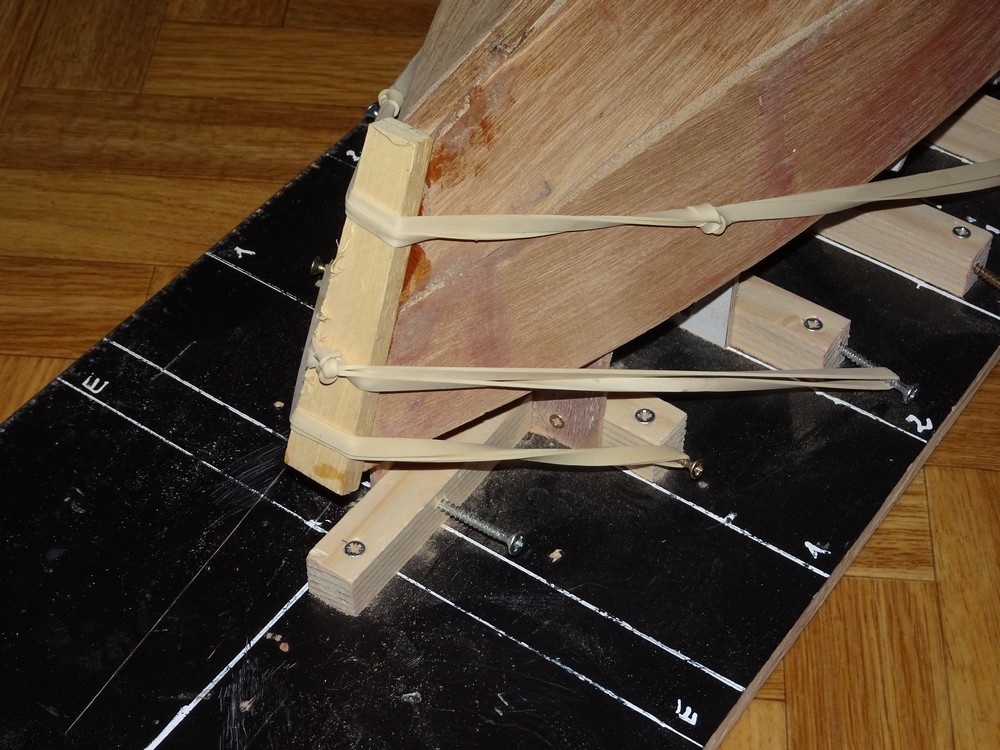

    Collage des panneaux de coté

    Collage des panneaux de coté à l'aide d'élastique pinces et serre joints car le contreplaqué de 3 mm est plus rigide que prévu (du 1 mm aurais été plus judicieux).

    Pareil pour l'autre panneau

    Pareil pour l'autre panneau, il faut se battre pour le mettre en forme.

    ajustage panneaux de fond

    Pour les deux derniers panneaux de fond, c'est encore plus compliqué car il faut ajuster et reprendre la forme pour que les panneaux s'ajuste correctement.

    Pareil pour l'autre panneau

    Collage d'un bloc d'étrave en samba avec de la colle Araldite.

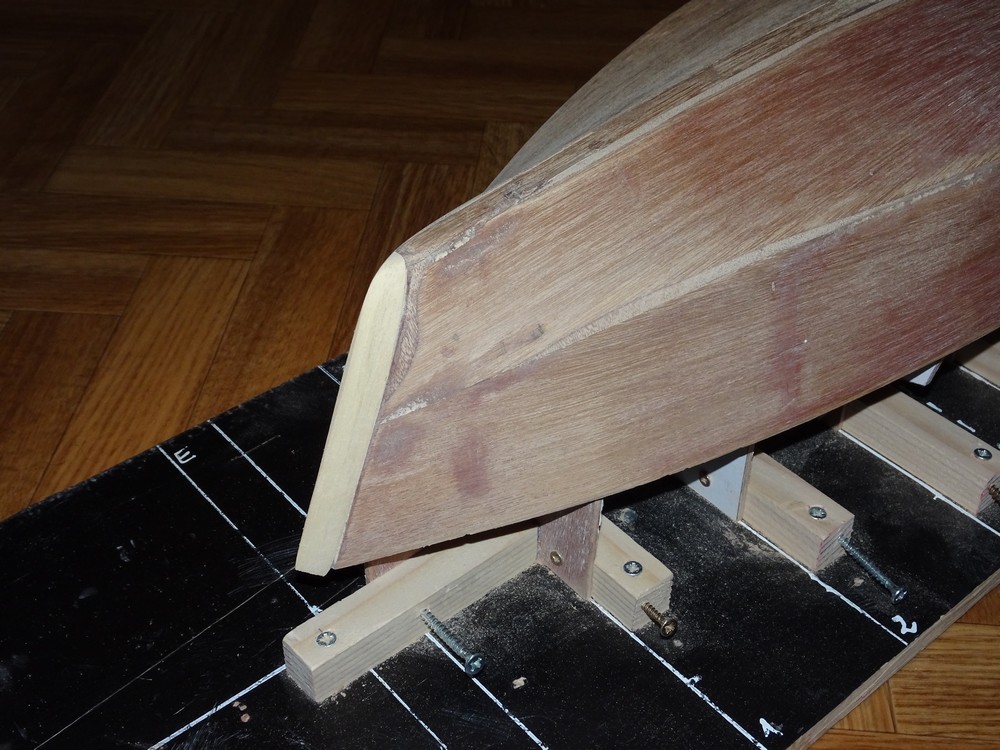

    poncage

    Mise en forme du bloc d'étrave par poncage.

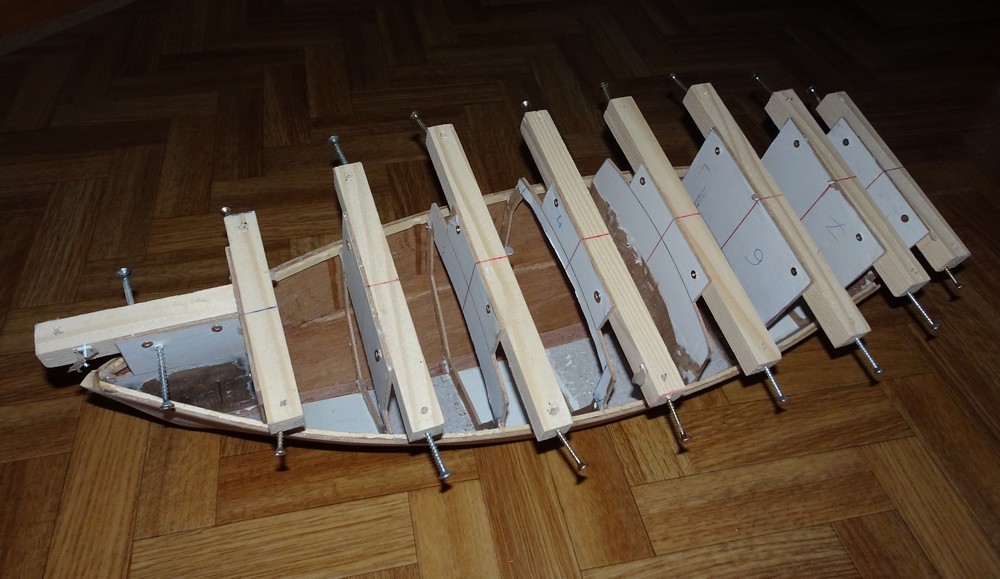

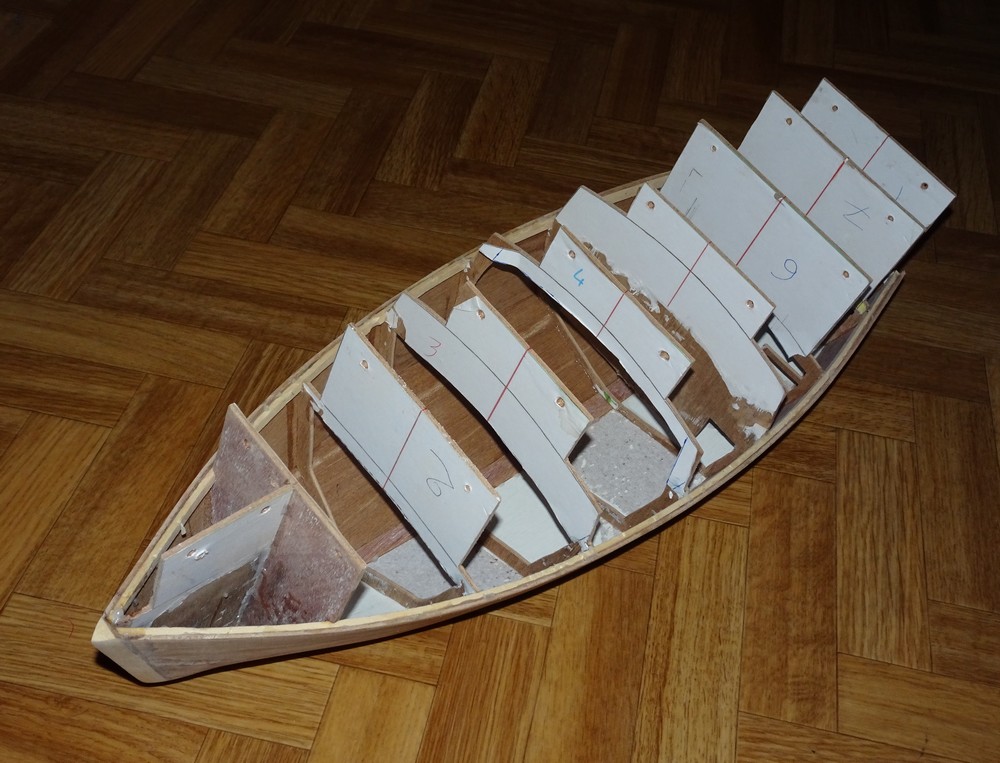

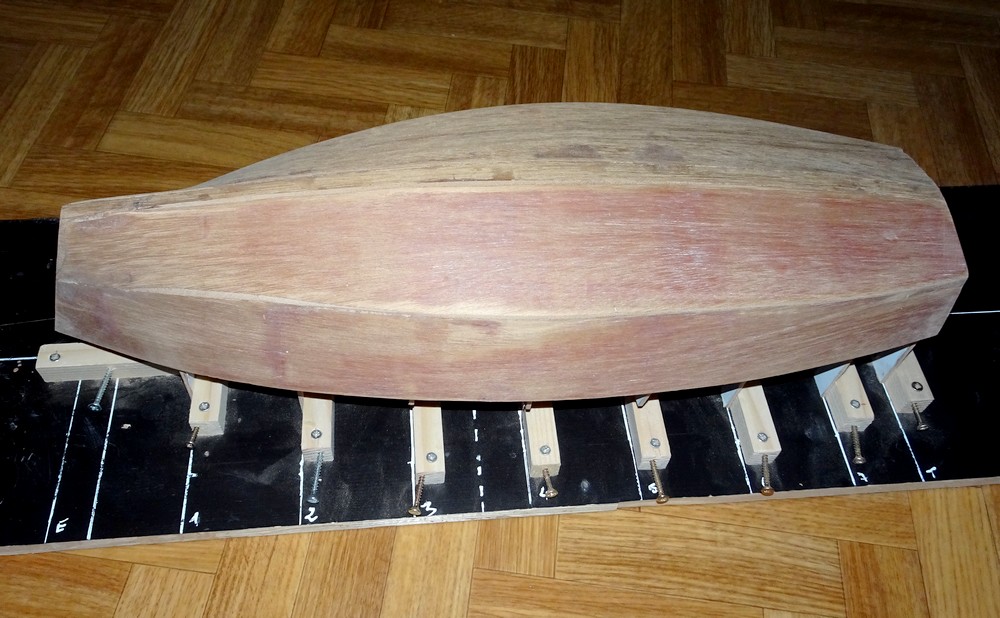

    Dévissage des tasseaux du chantier

    Dévissage des tasseaux du chantier.

    Dévissage des tasseaux par rapport aux couples

    Dévissage des tasseaux par rapport aux couples.

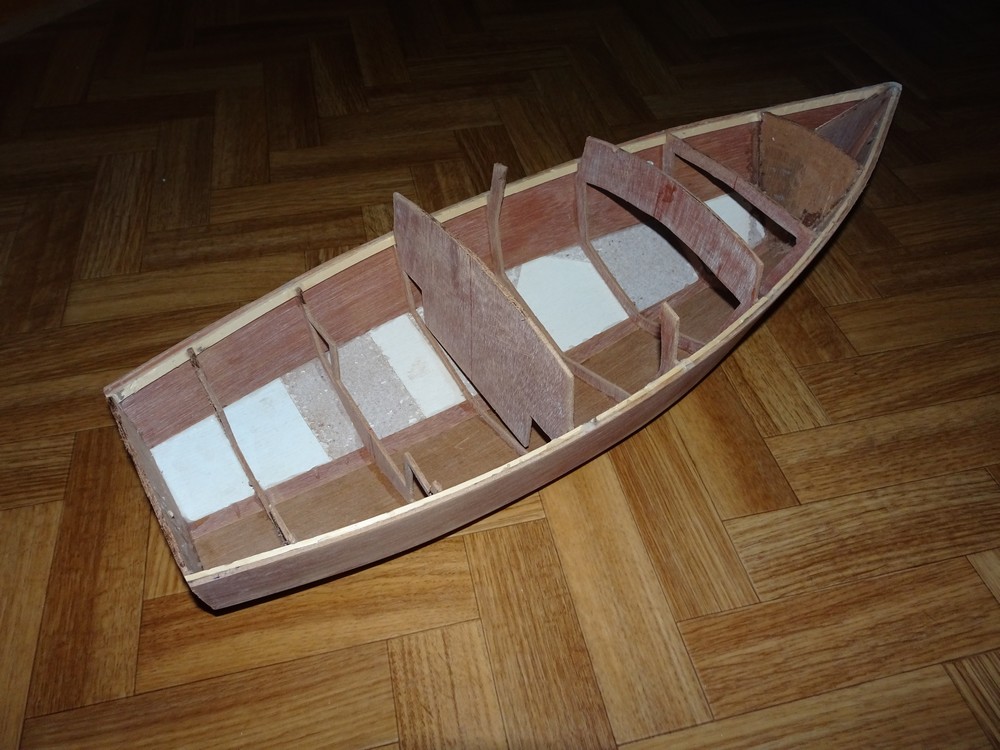

    Découpe des parties superflues

    Découpe des parties superflues des couples avec un disque à tronçonner.

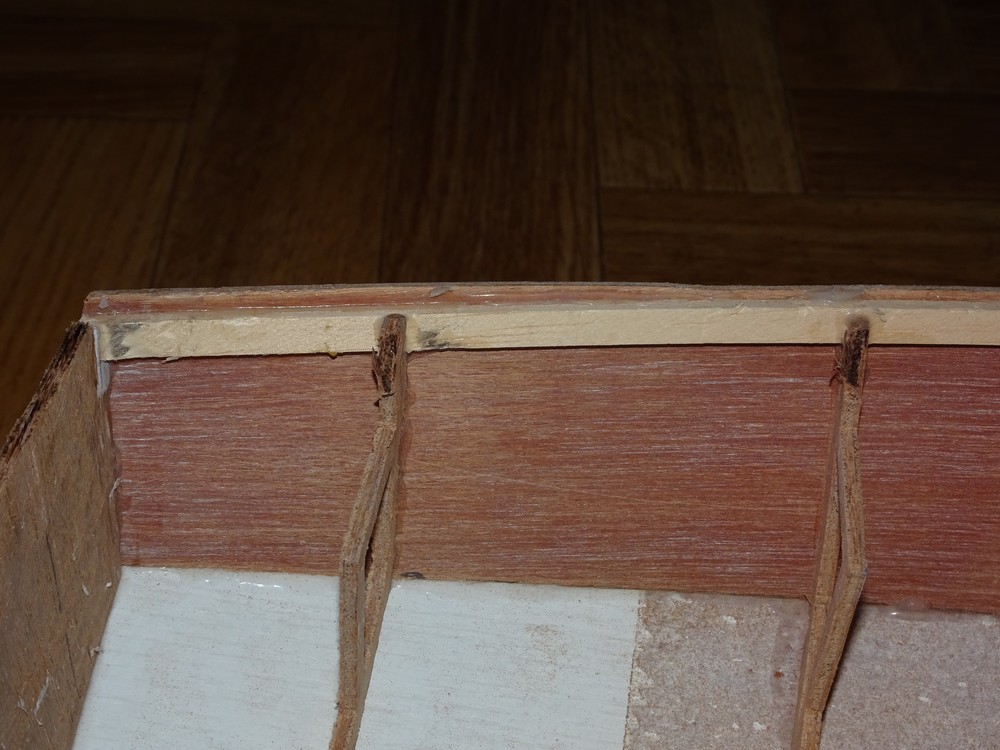

    arasage haut de coque

    Ici on voit que le haut de la coque dépasse de la baguette, il va falloir l'araser.

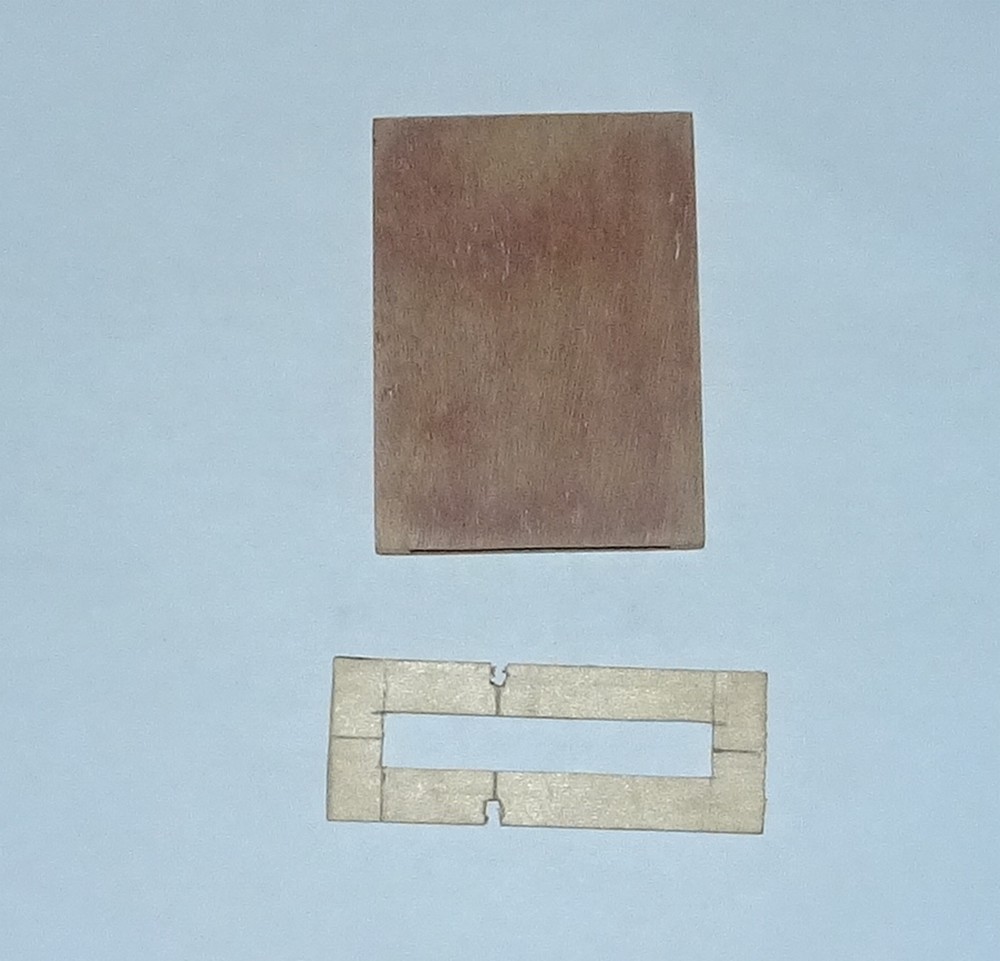

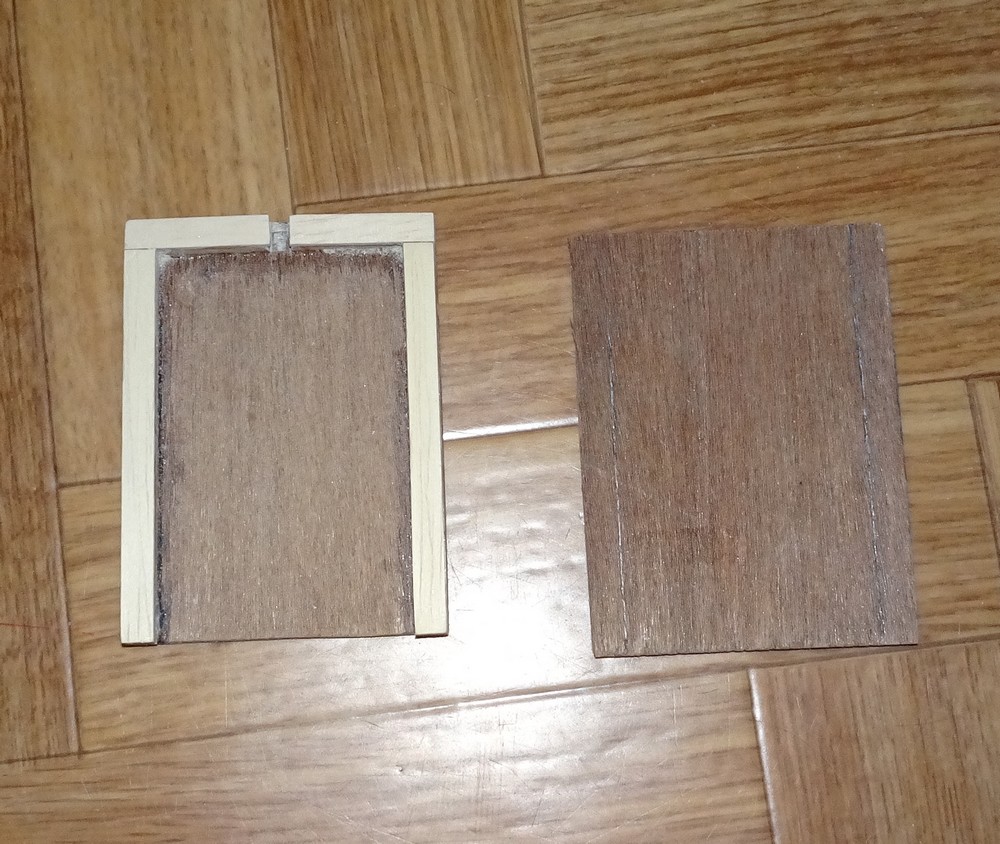

    Préparation du puits de quille

    Préparation du puits de quille en contreplaqué 3mm .

    cadre de renfort pour le puits de quille

    Préparation d'un cadre de renfort pour le puits de quille en contreplaqué 3mm .

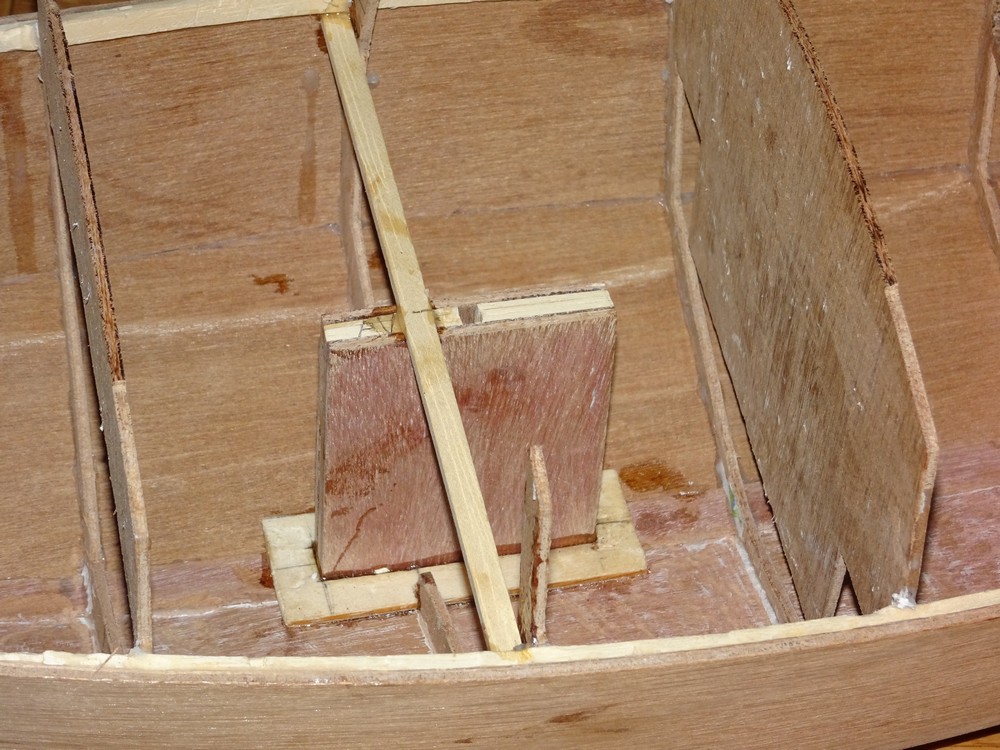

    Collage à l'araldite du renfort et du puits de quille

    Collage à l'araldite du renfort et du puits de quille ainsi qu'une baguette qui sert surtout de repère pour le centrage du puits .

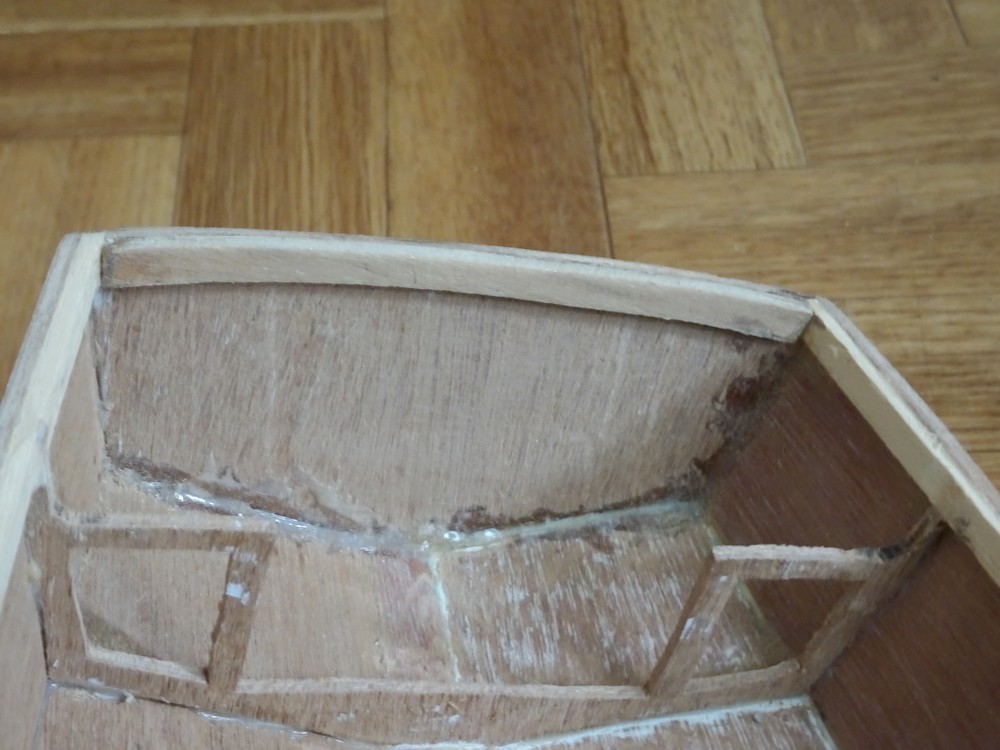

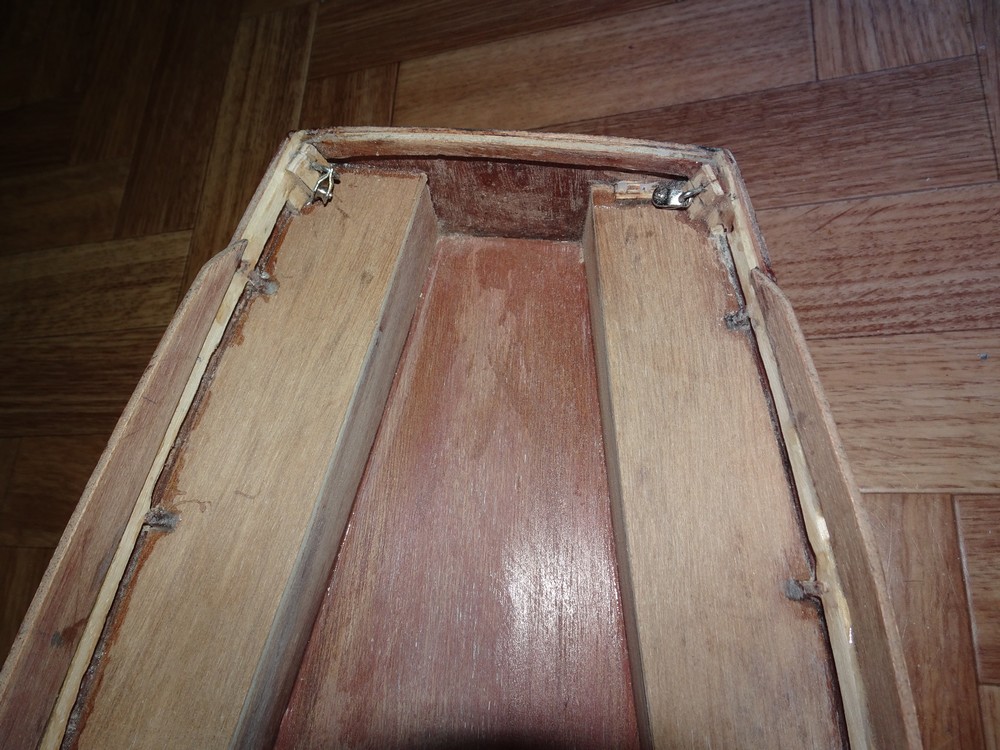

    Doublage de l'intérieur du tableau arrière

    Doublage de l'intérieur du tableau arrière avec une baguette courbe de 3mm .

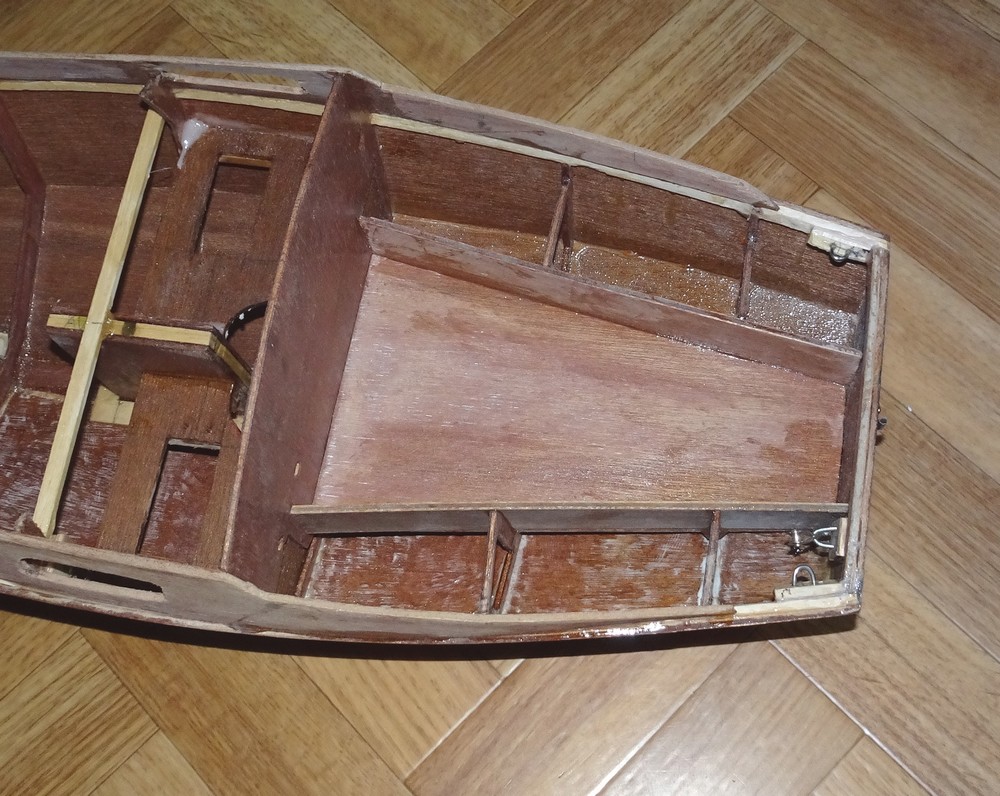

    Collage du pont et des cotés de banc

    Collage du pont et des cotés de banc sur la partie arrière.

    Collage des dessus de banc

    Collage des dessus de banc, le tout devra etre étanche pour servir de caisson de flottaison.

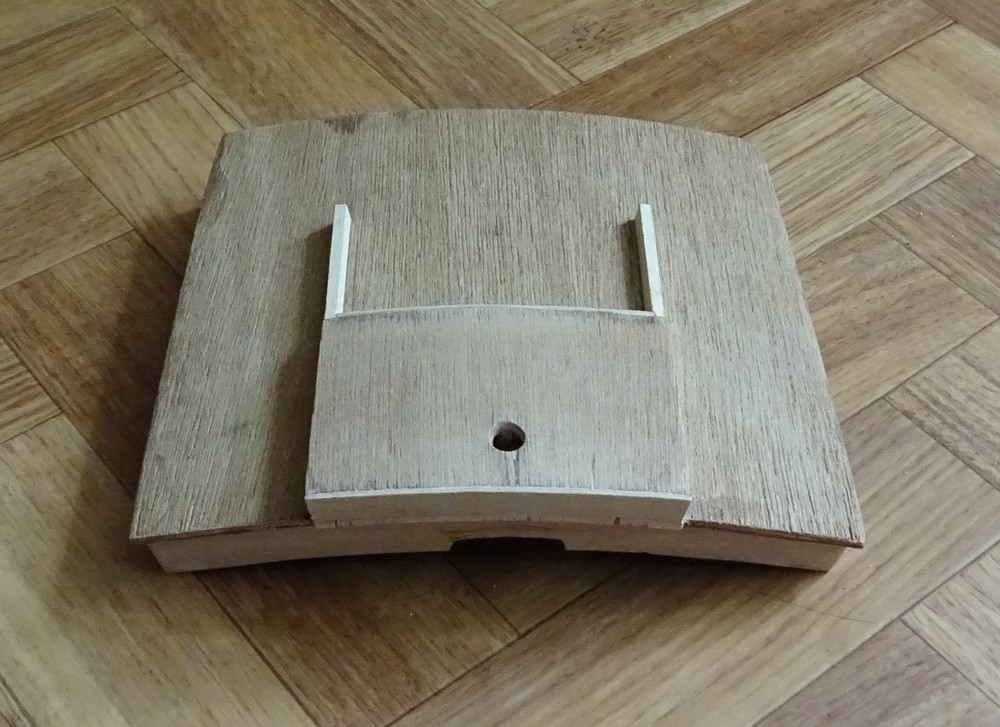

    toit de roof amovible

    Préparation du toit de roof amovible. On distingue un trou qui servira au passage de l'écoute de grand voile

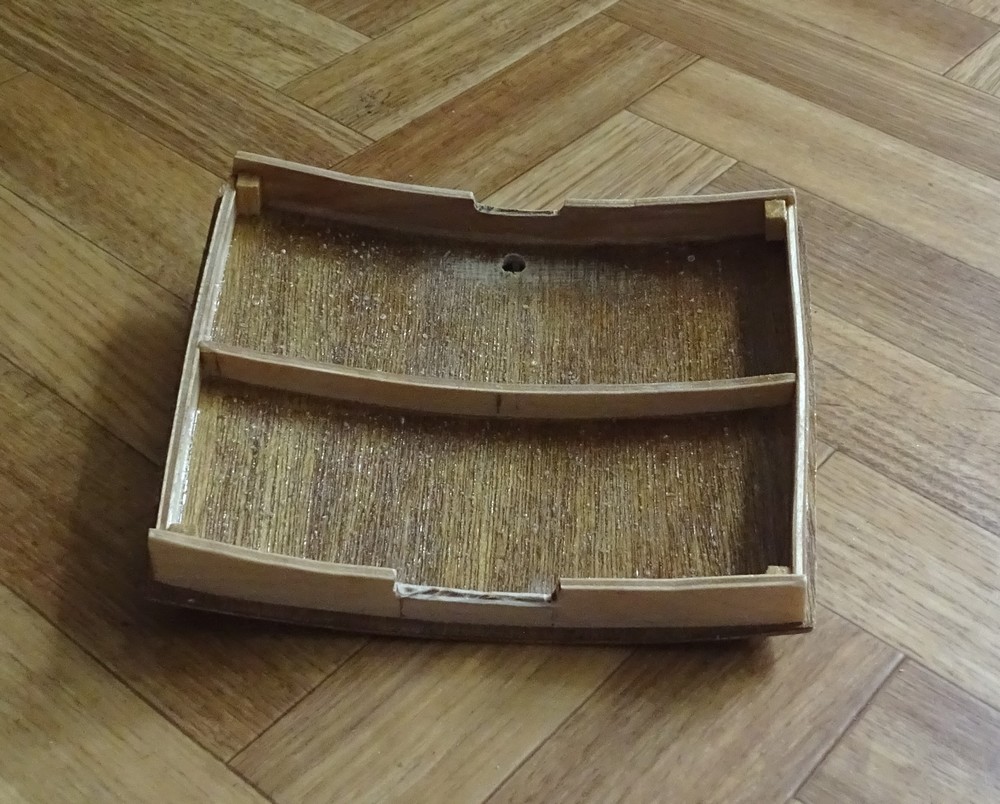

    Toit de roof

    Toit de roof, vu de dessous .

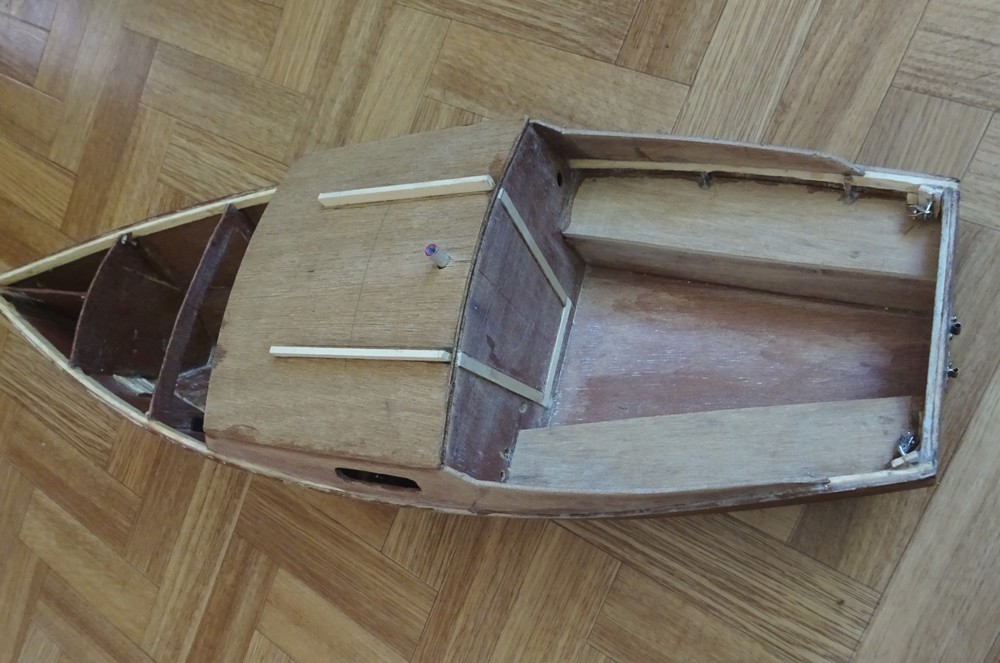

    Toit de roof amovible en place

    Toit de roof amovible en place.

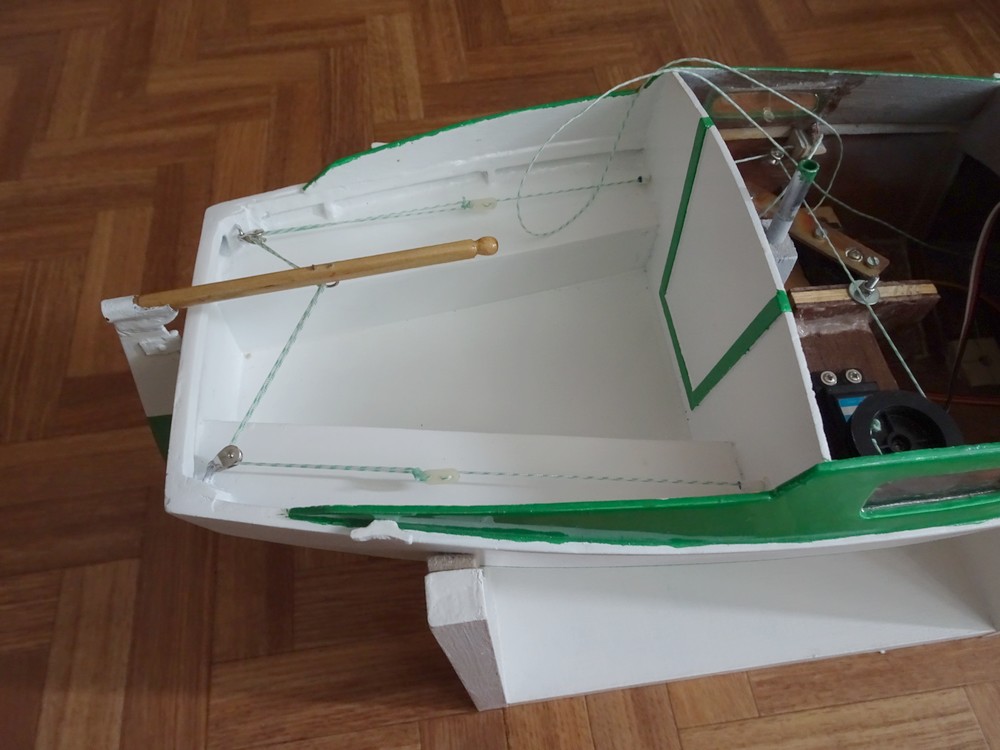

    treuil à bras pour choquer/border la grand voile

    Servo treuil de 6 kg pour la barre avec renvoi par poulie + 2 trous pour le passage des manoeuvres de barre.
    Ainsi qu'un treuil à bras pour choquer/border la grand voile. Et un tube guide pour l'écoute de grand voile.
    Attention après essai réaction bien trop lente du servo treuil de barre, voir modid en bas de page.

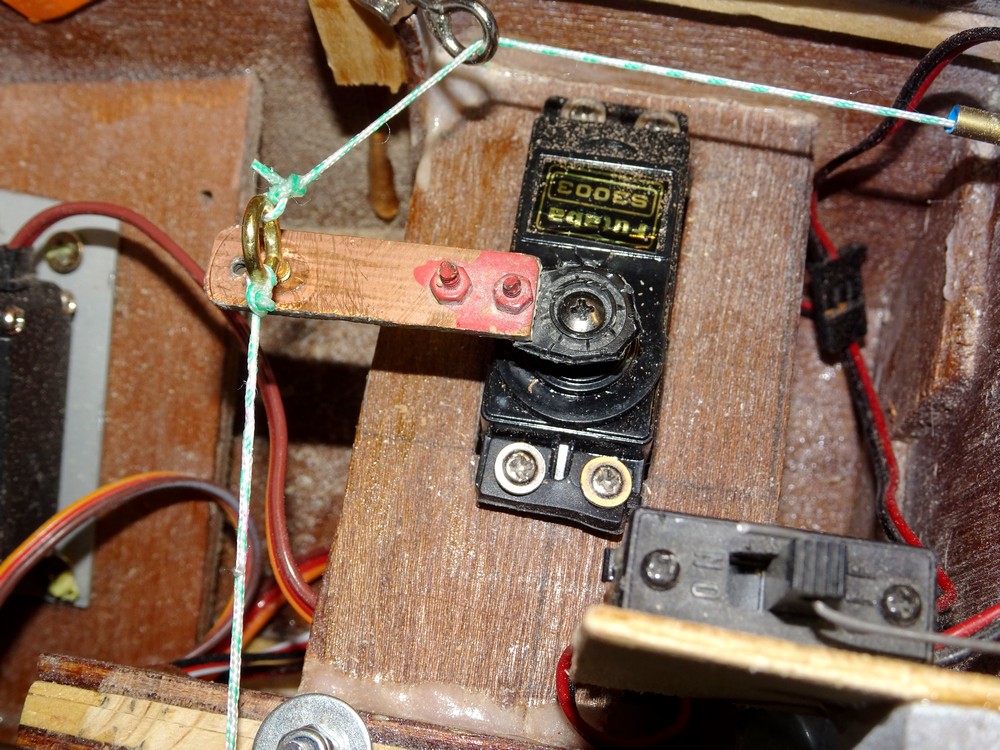

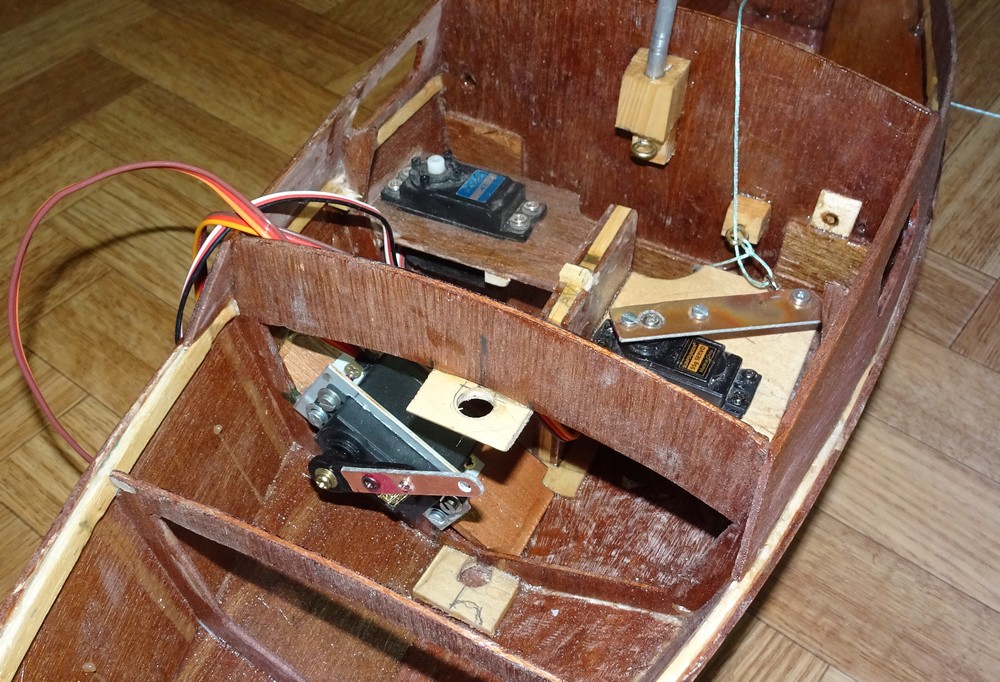

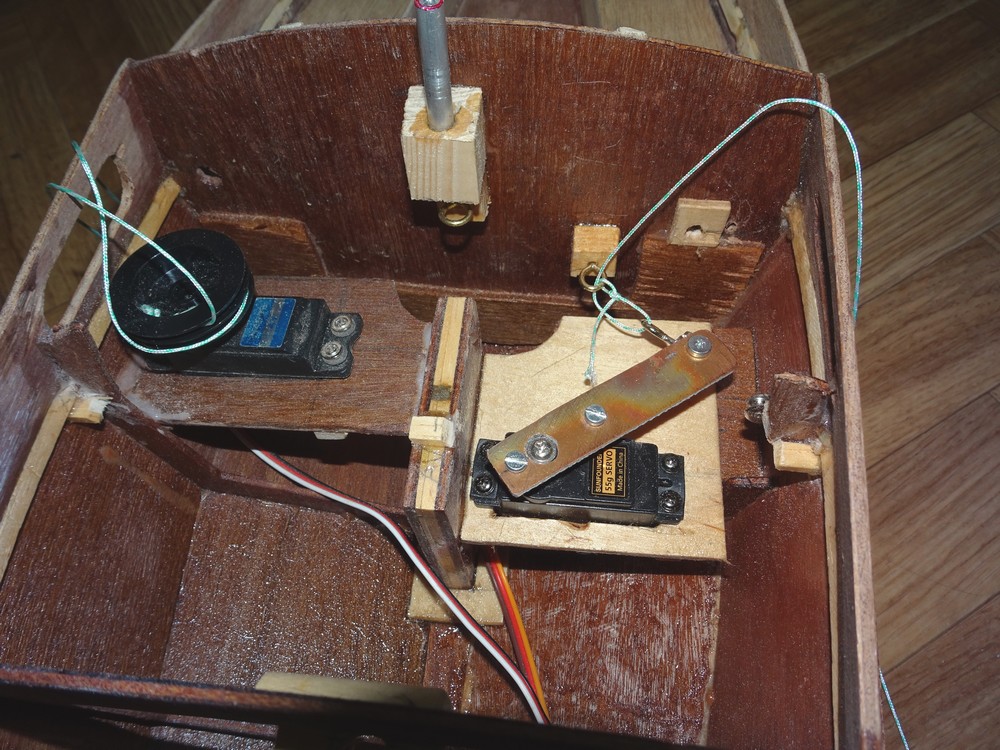

    servo pour border/choquer le foc

    Après réflexion, le plus simple pour border/choquer le foc est de rajouter un servo pour cette fonction avec un bras comme on peu le voir sur cette photo.

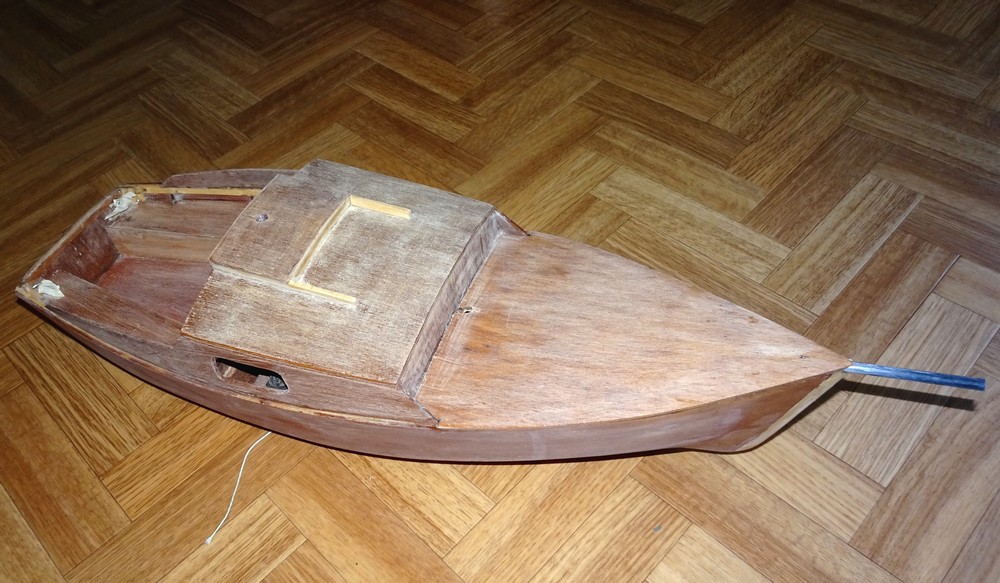

    bout dehors en carbone

    Collage à l'araldite d'un bout dehors en carbone, puis mise en place du pont avant, ensuite poncage de l'ensemble, couche de G4, reponcage, etc...

    G4, poncage

    Une fois la coque bien imprégnée de G4, et bien poncée, passage à l'enduit, reponcage et sous-couche grise.

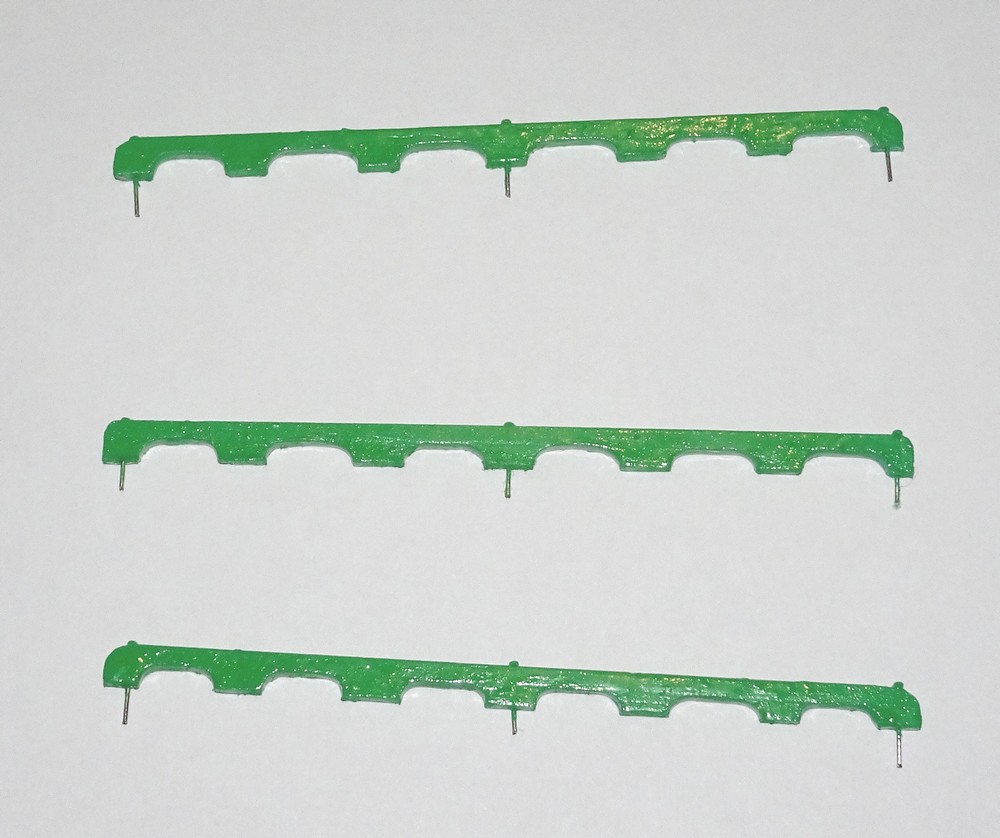

    mains courantes en bois

    Fabrication de mains courantes en bois pour le dessus du roof et le pont avant.

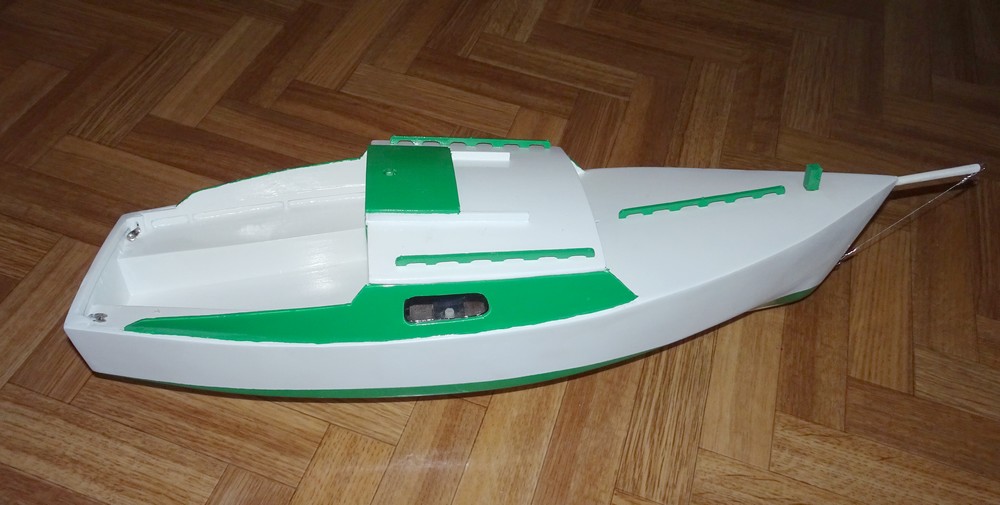

    peinture blanche et verte

    Passage en peinture blanche et verte.

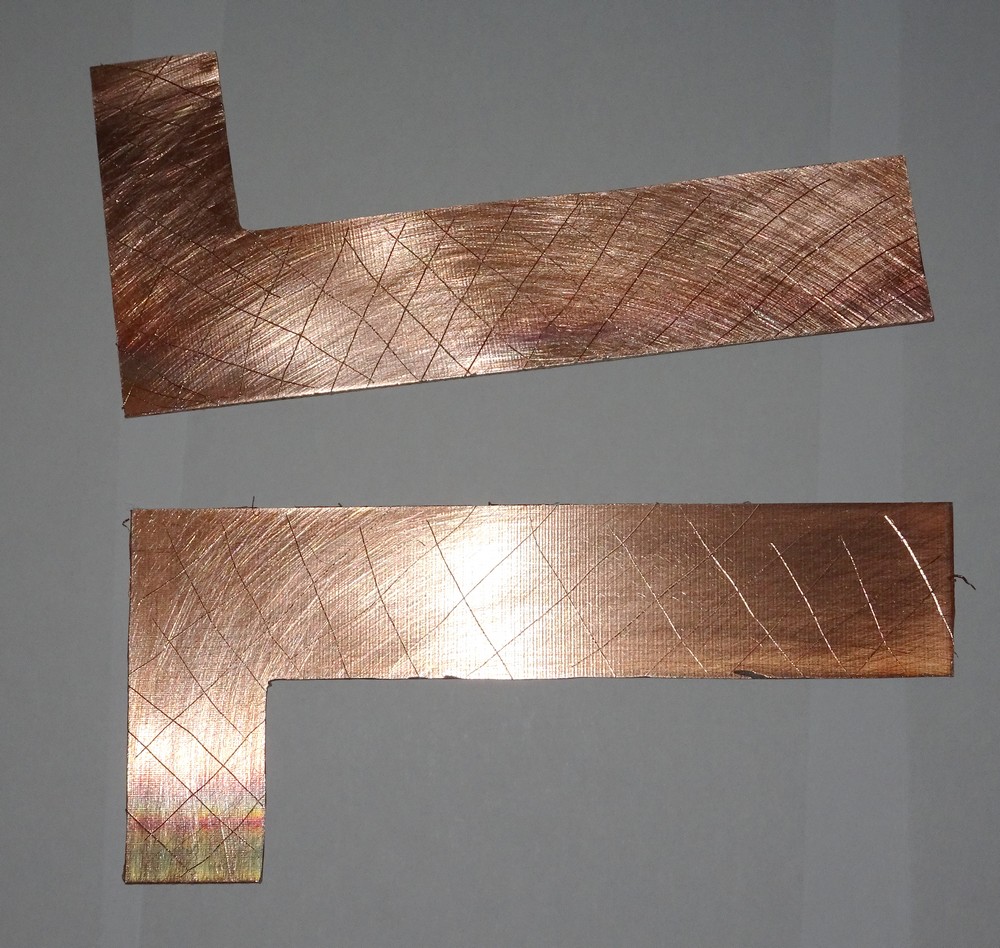

    quille façon JOG

    Pour la quille façon "JOG" utilisation de deux bout de circuit imprimé, pour un collage à l'araldite, on raye les deux faces de contact.

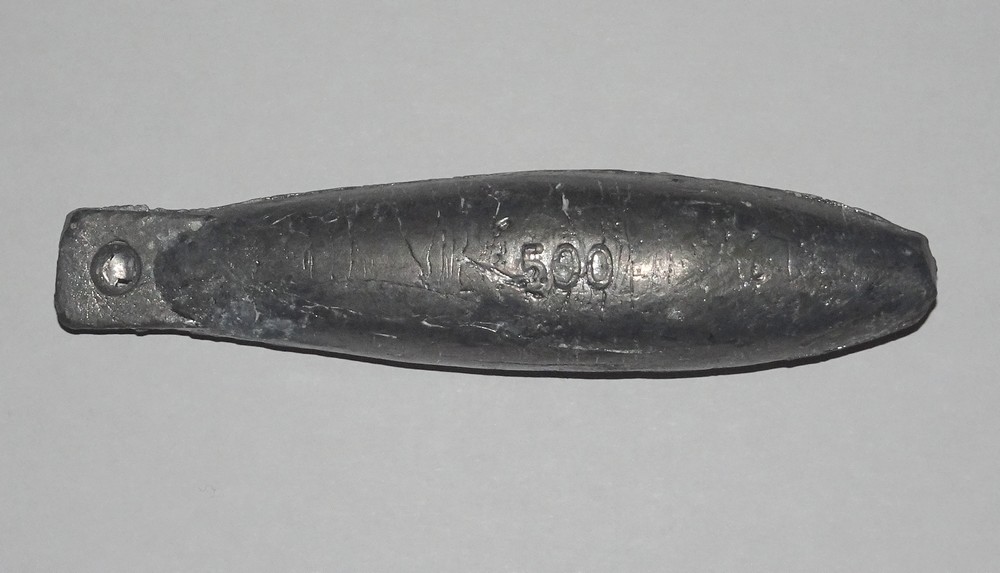

    plomb pour la peche aux maquereaux de 500gr

    Pour le lest, on va utiliser un plomb pour la peche aux maquereaux de 500gr, on supprimera l'extrémité avec un trou.

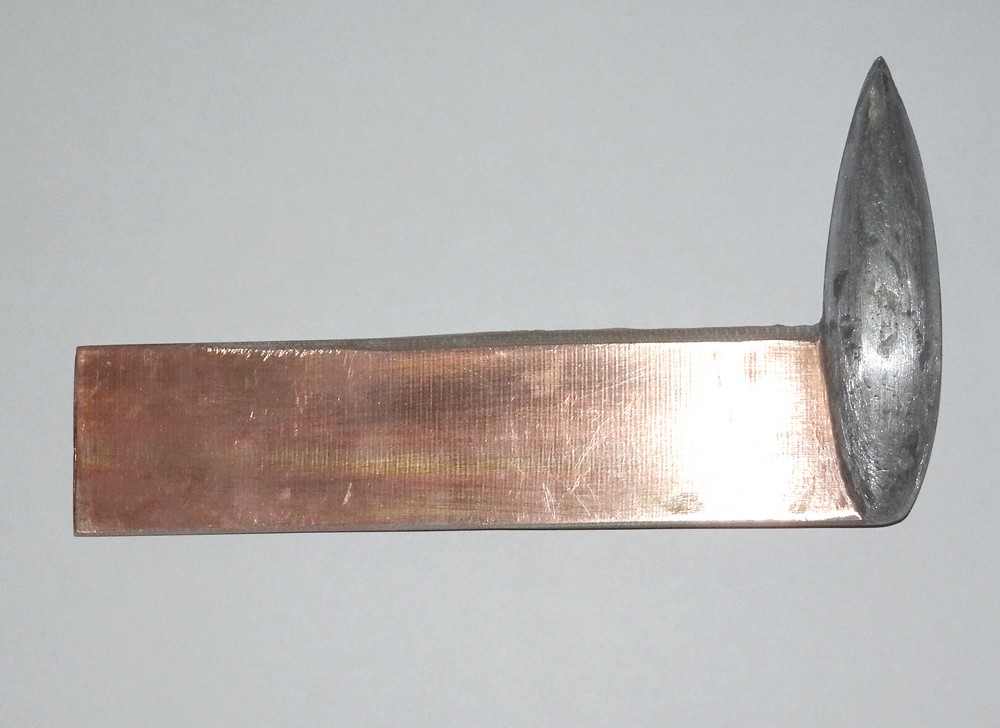

    lest

    Après avoir coupé le plomb en deux dans le sens de la longueur avec une scie à métaux( pas facile), collage à l'araldite sur la quille en circuit imprimé (préalablement rayée), ensuite il reste à mettre en forme le plomb à la rape et finition à la lime.

    >

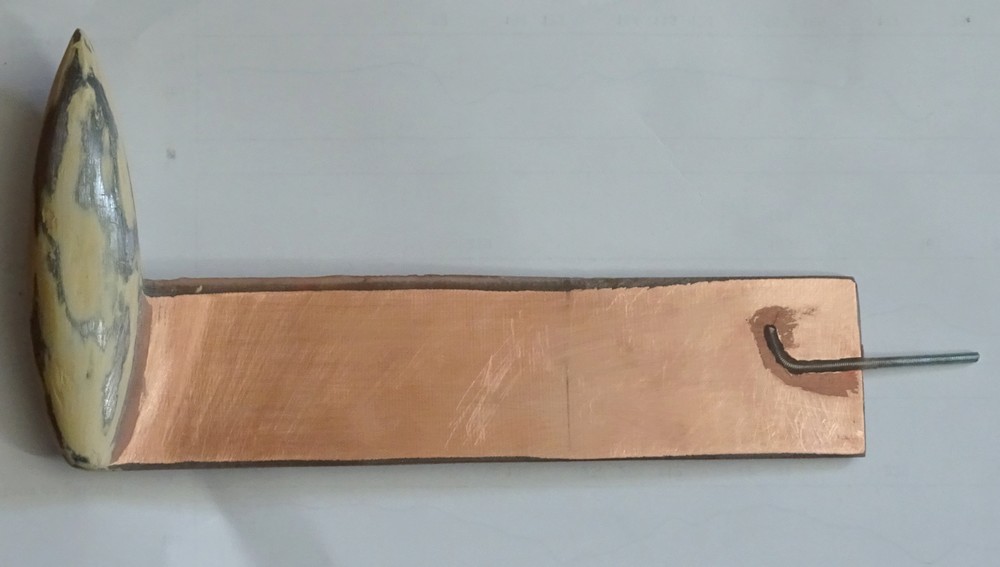

    Masticage du plomb

    Masticage du plomb qui avait quelques creux puis poncage et mise en place d'une tige filetée courbée à une extrémité et collage de celle ci à l'araldite.

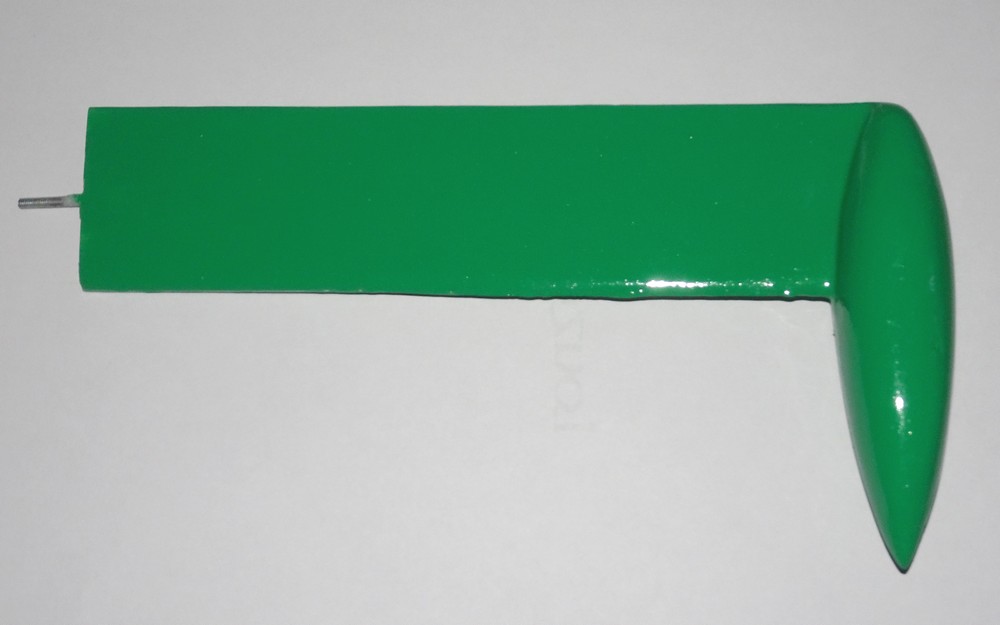

    Peinture verte pour la quille

    Peinture verte pour la quille.

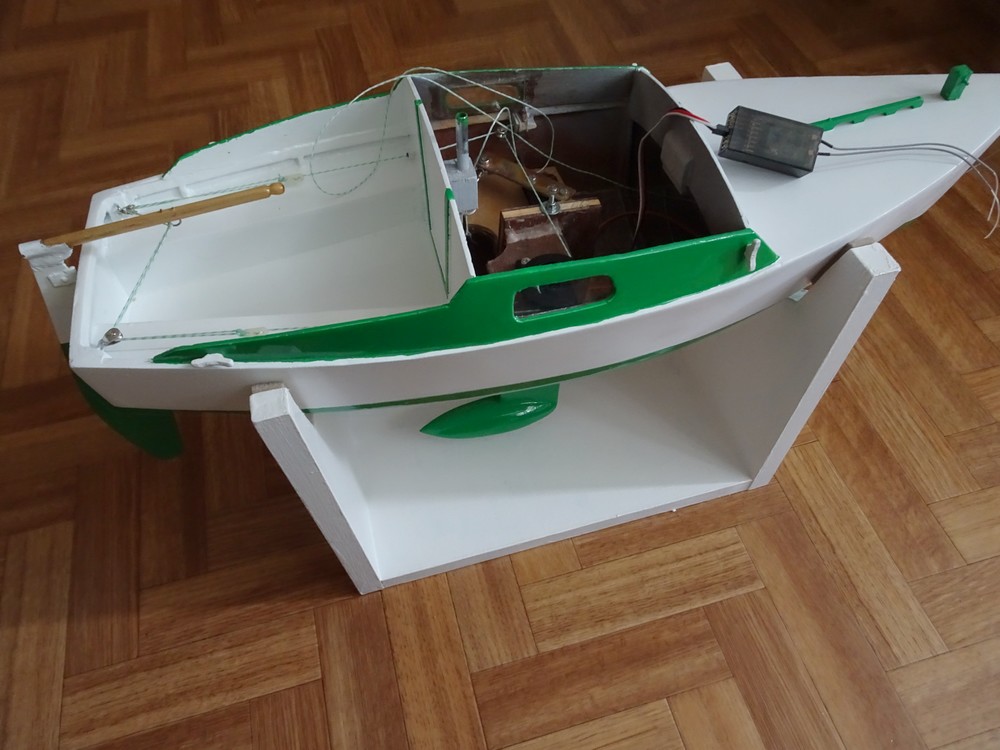

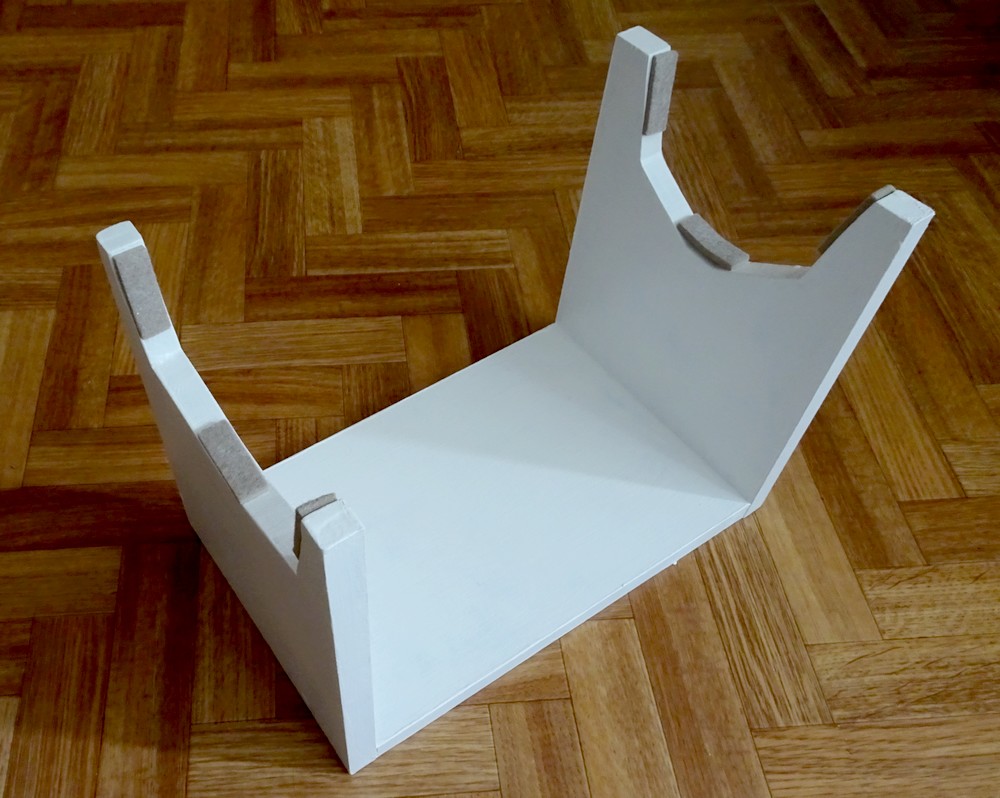

    ber pour notre voilier

    Il est temps de faire un ber pour notre voilier, une planche de pin peint en blanc.

    quille et gouvernail

    On équipe le voilier de sa quille et de son gouvernail.

    La barre du gouvernail est relièe à un servo treuil

    La barre du gouvernail est relièe à un servo treuil qui assure le va et vient avec une course paramétrée grace à une radio programmable, la tension des commandes est assurée par des tendeurs.

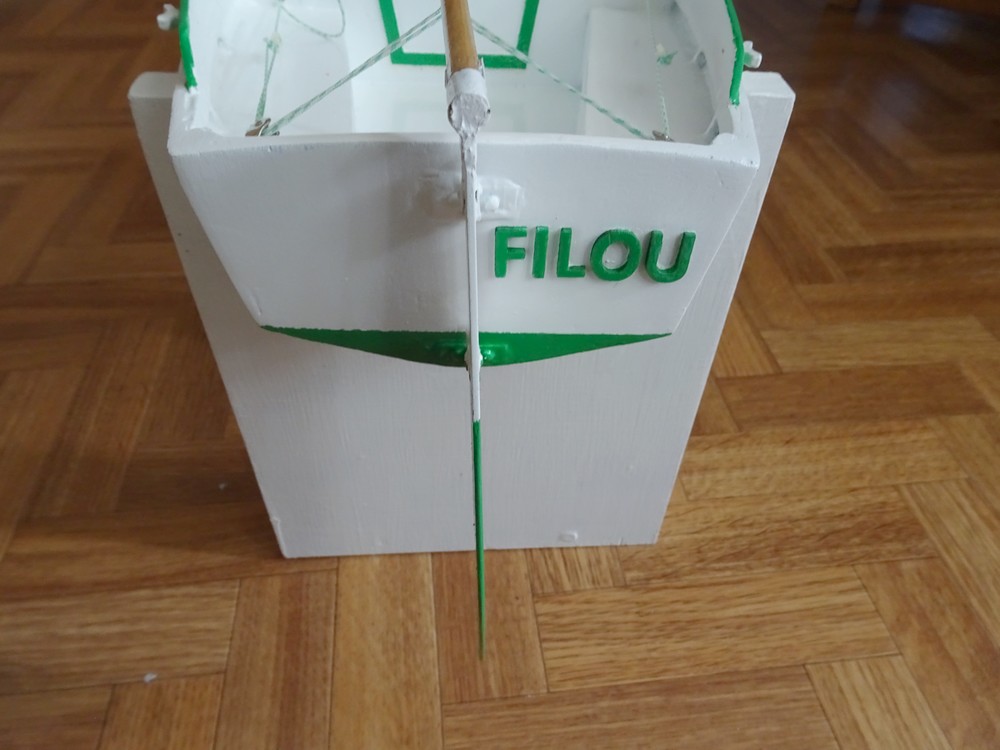

    Il est temps de baptiser notre voilier: FILOU

    Il est temps de baptiser notre voilier: "FILOU" avec des lettres en bois en relief.

    safran

    Gros plan sur le safran.

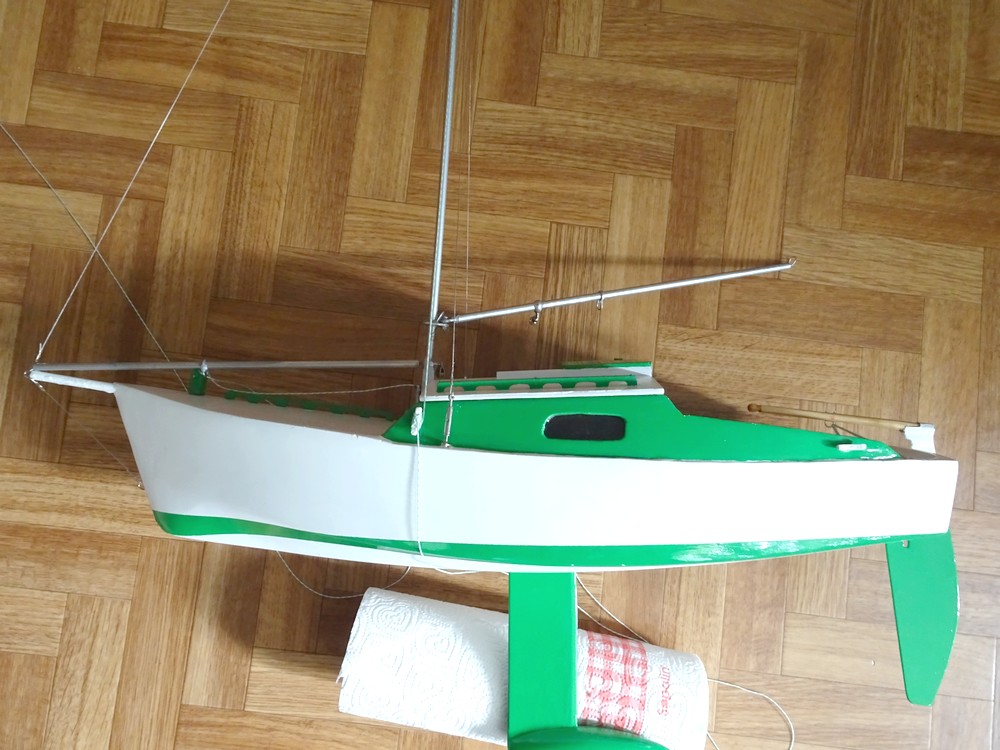

    Implantation du mat et des bomes

    Implantation du mat et des bomes de grand voile et foc en tube de carbone peint couleur métal.

    >
    haubans en tresse gainée

    Mise en place des haubans en tresse gainée pour la pêche.

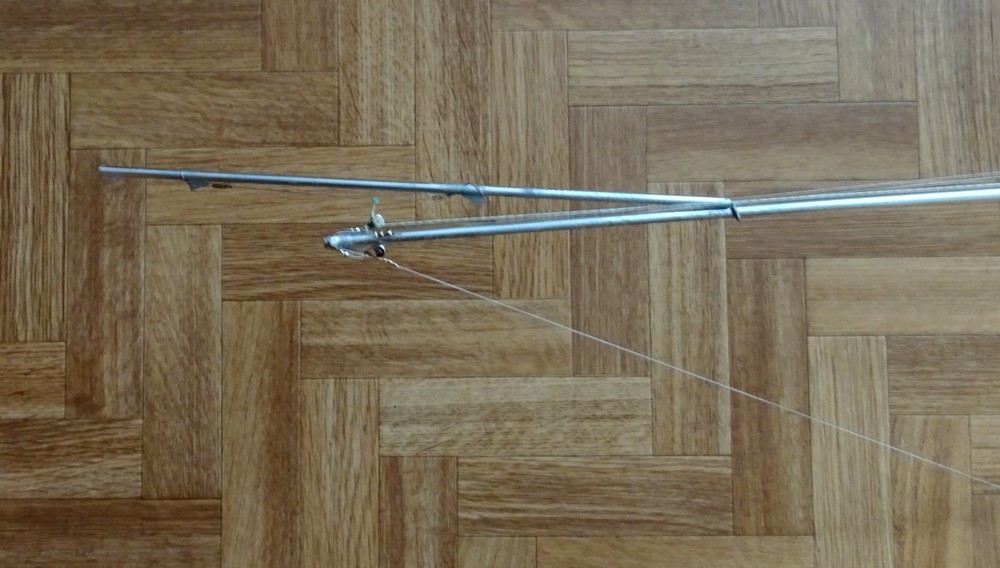

    vergue pour le gréement houari

    Confection d'une vergue pour le gréement houari.

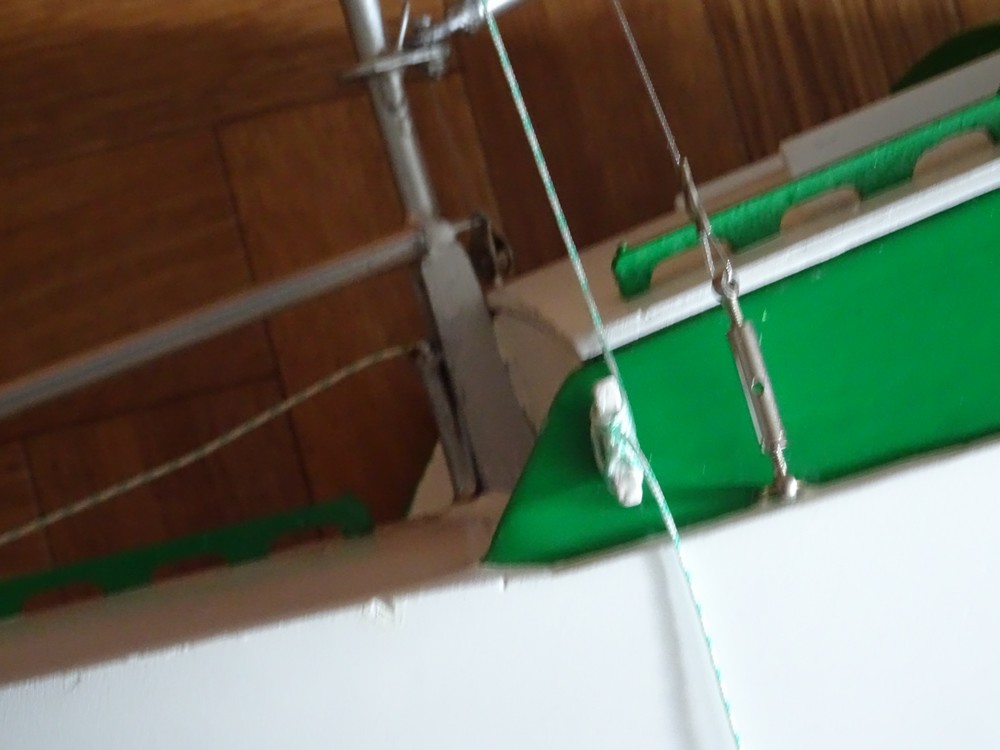

    ridoir de hauban

    Gros plan sur le ridoir de hauban et taquet pour la drisse de houari.

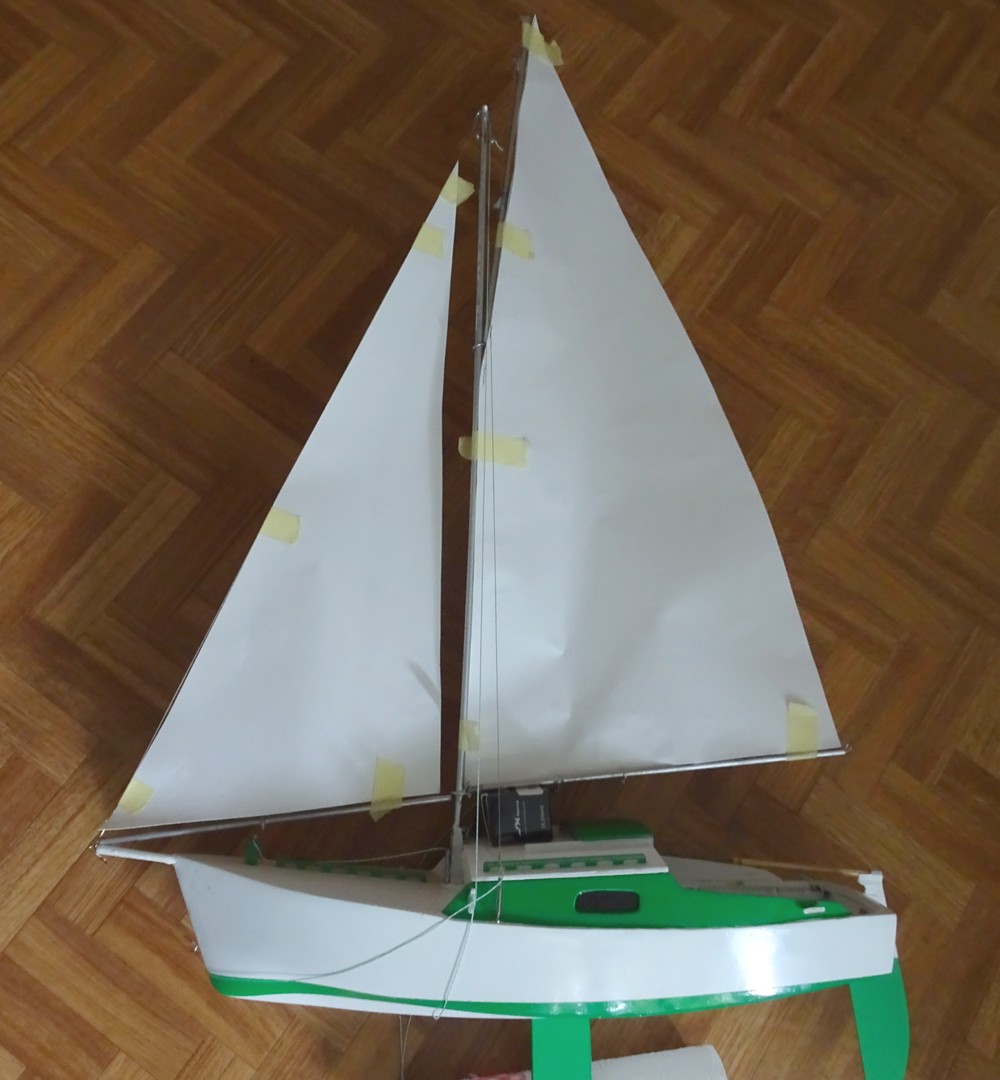

    forme de voiles en papier

    Mise en forme de voiles en papier qui vont servir de gabarit.

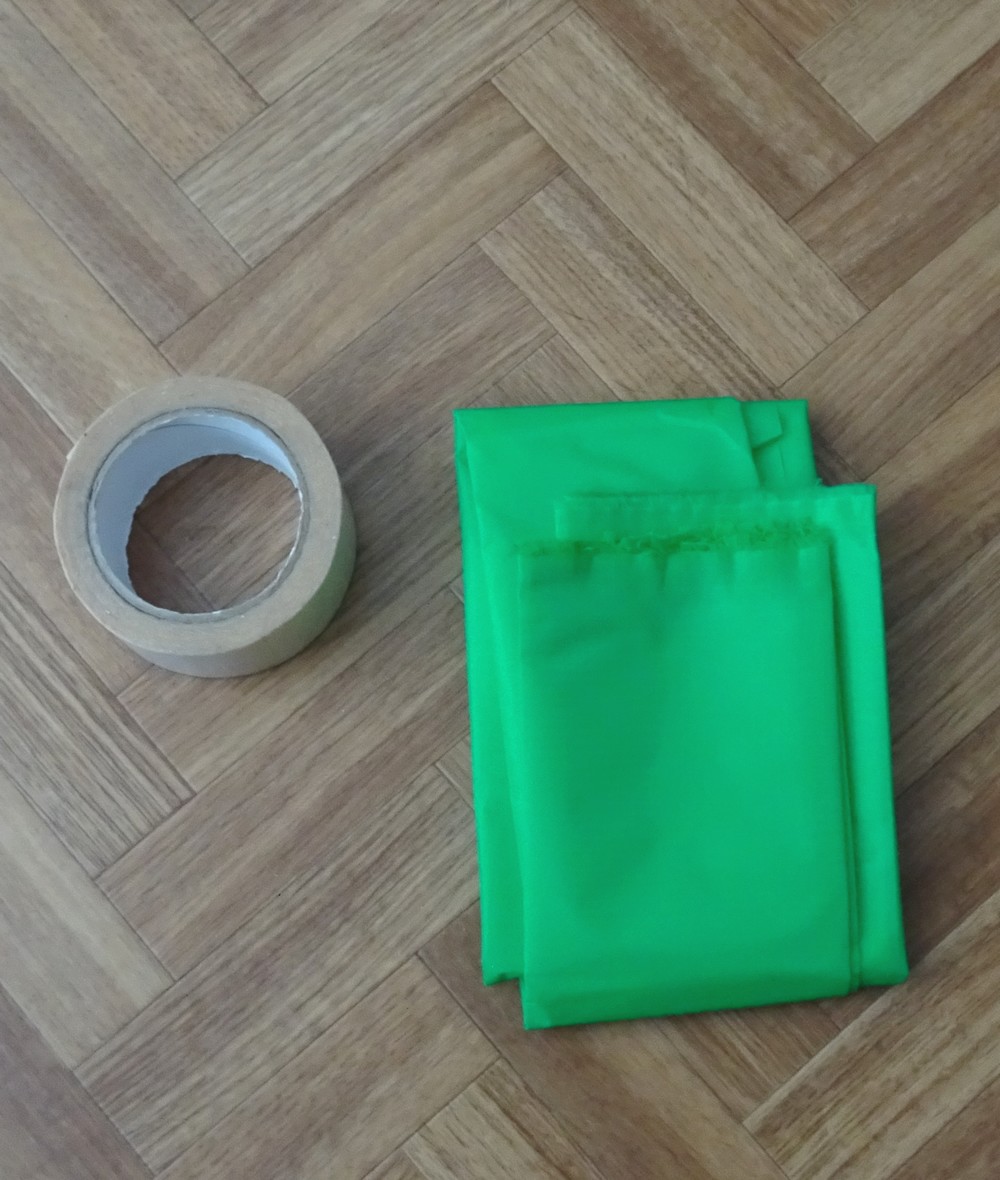

    tissu cerf volant vert

    Utilisation de tissu cerf volant vert (Emmakite chez Amazon) et double face pour réaliser les renforts de voile.

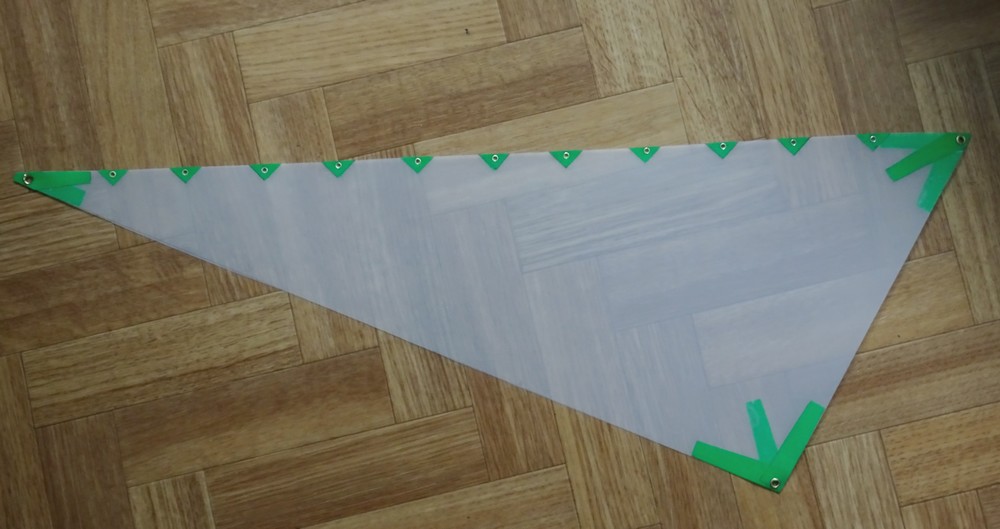

    forme de voiles en papier

    Réalisation du foc en calque polyester.

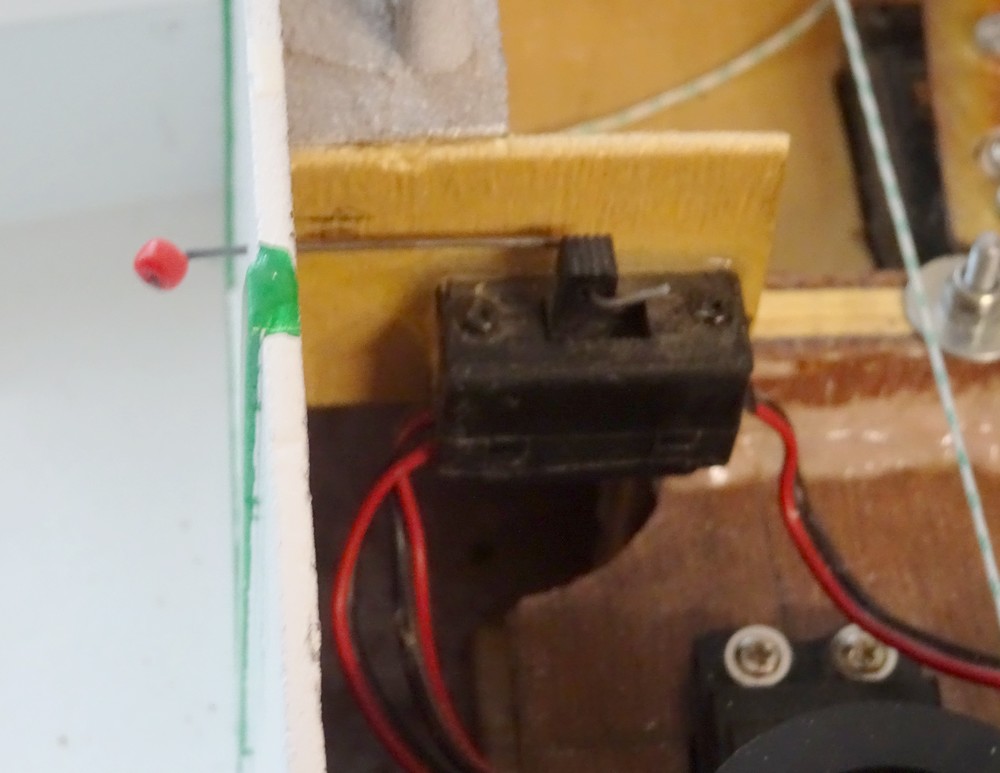

    interrupteur

    Mise en place d'un interrupteur pour alimenter le récepteur à l'aide d'un accu 800mAh nimh 6v.

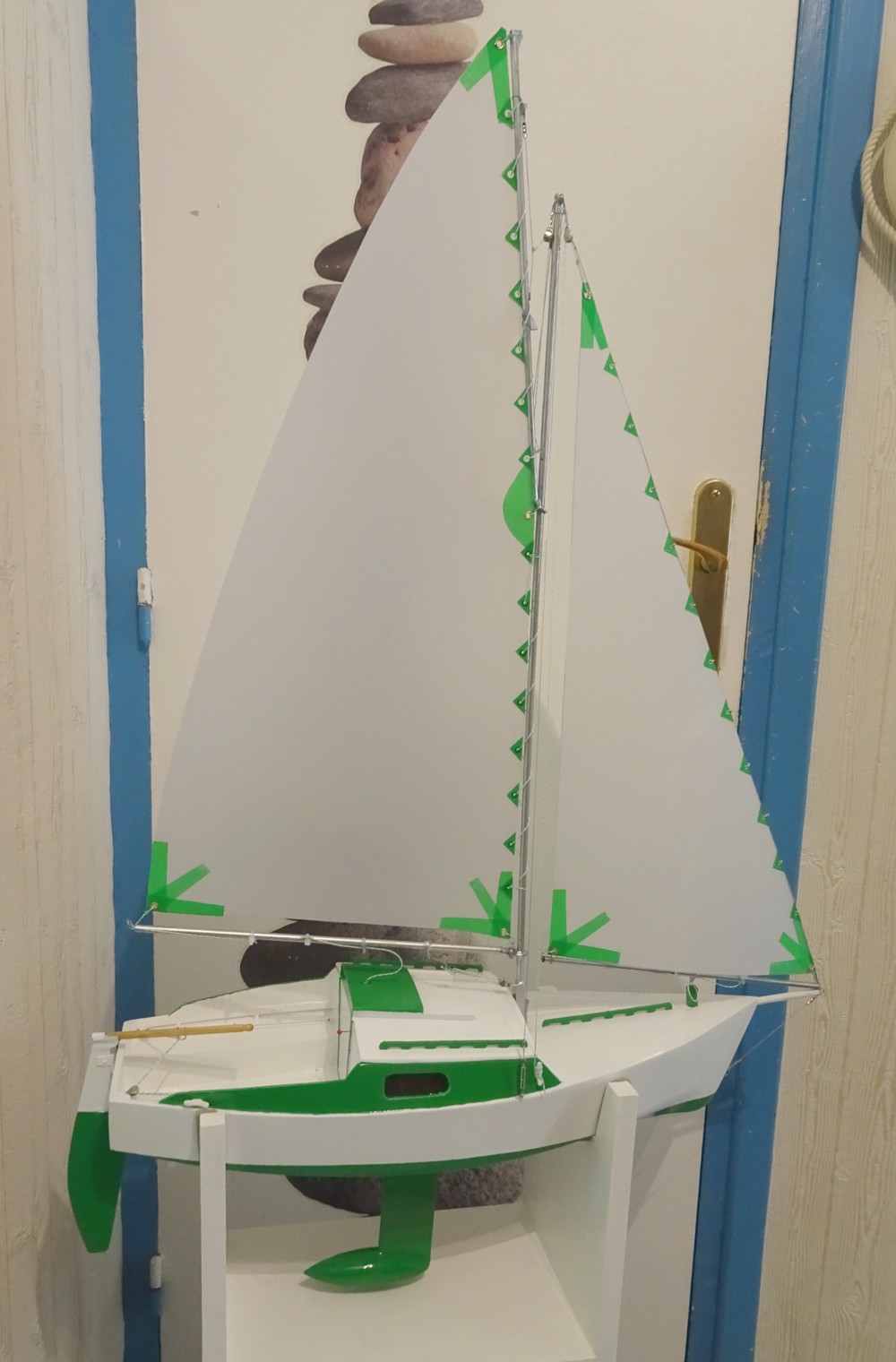

    grand'voile en calque polyester

    Et pour finir la grand'voile en calque polyester.
    Filou est pret pour des essais de navigation au beaux jours.

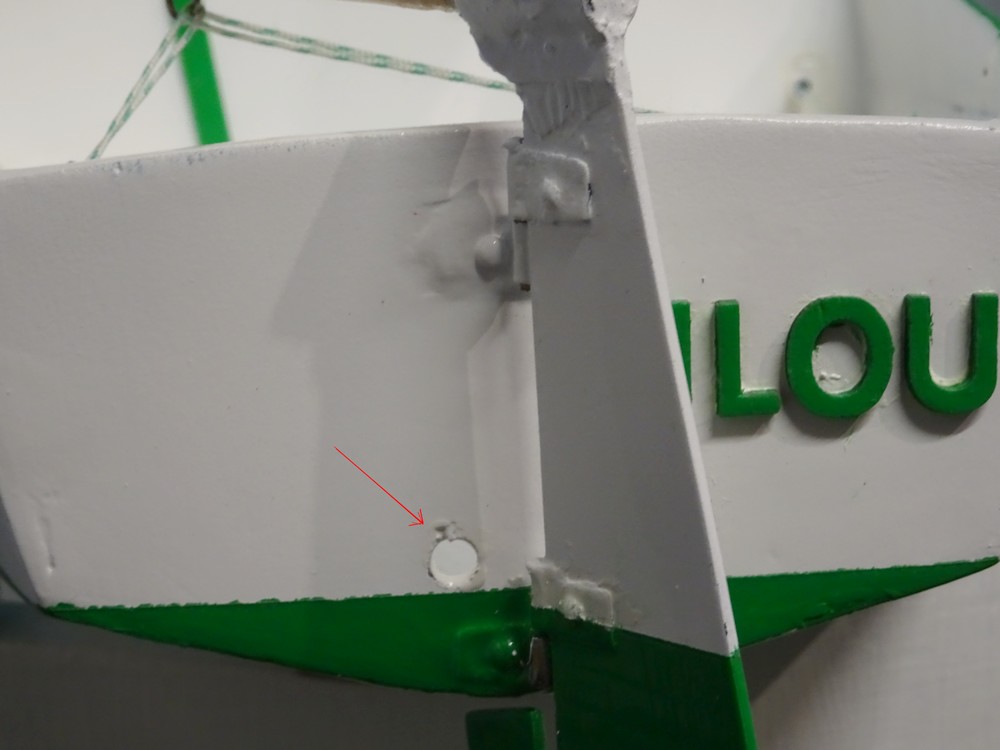

    vide vite

    Oups, j'allais oublier le vide vite en cas d'inondation de la "baignoire", un simple trou plus haut que la ligne de flottaison.

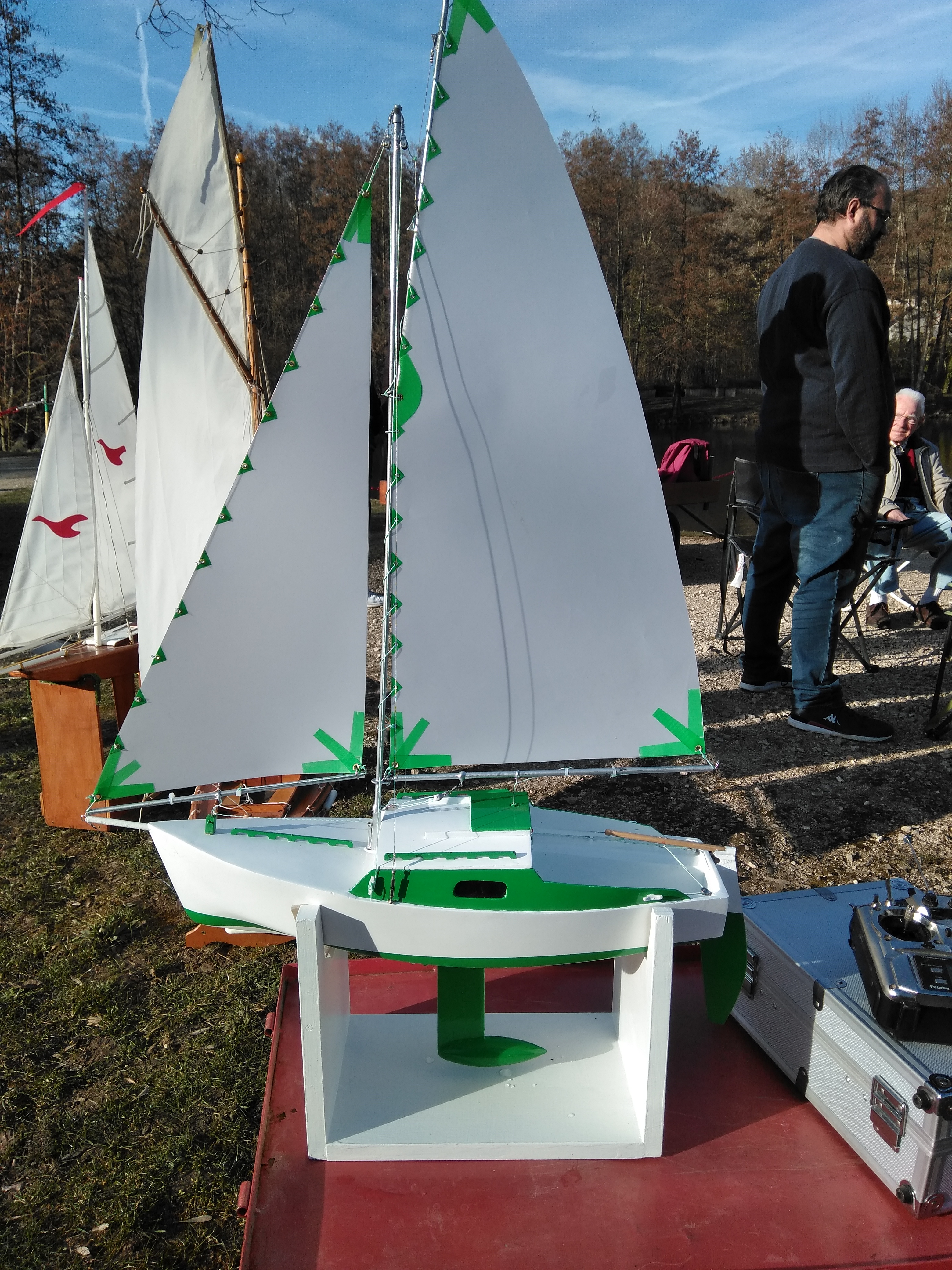

    Paré à naviguer

    Paré à naviguer.

    servo standard pour la barre

    Après les premiers essais de navigation, la vitesse de réaction de la barre étant trop lente à cause du servo treuil, j'ai remplacé celui ci par un servo standard .

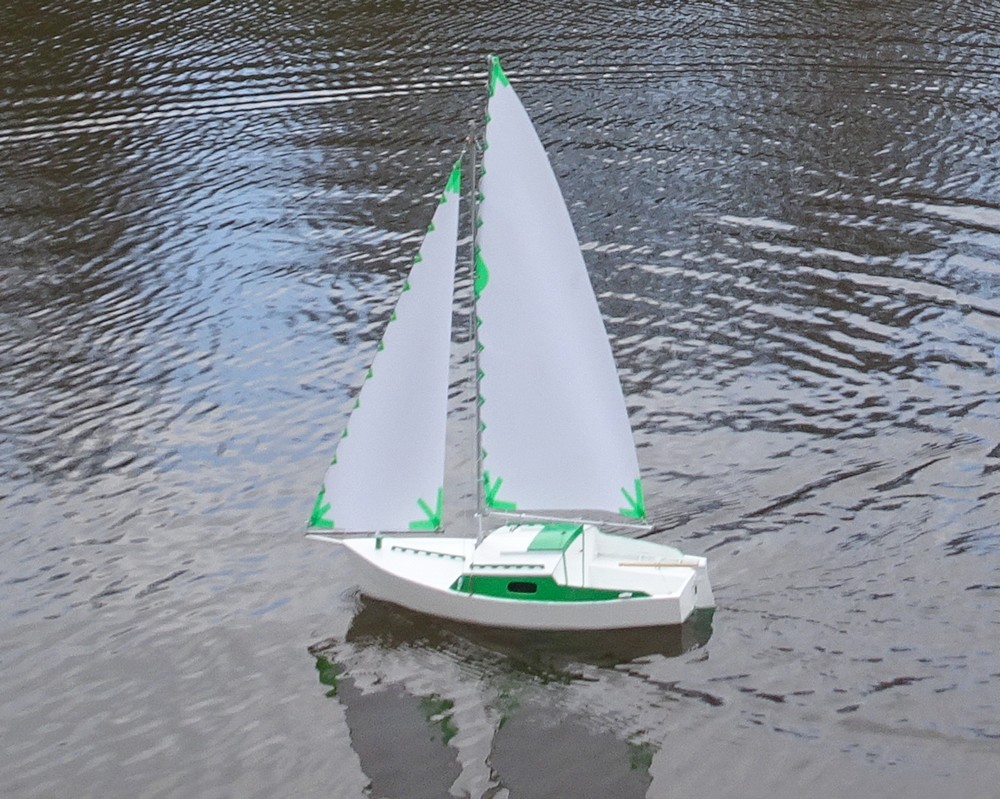

    Première navigation

    Première navigation.

    >

    Première navigation de FILOU le 24/03/2019.

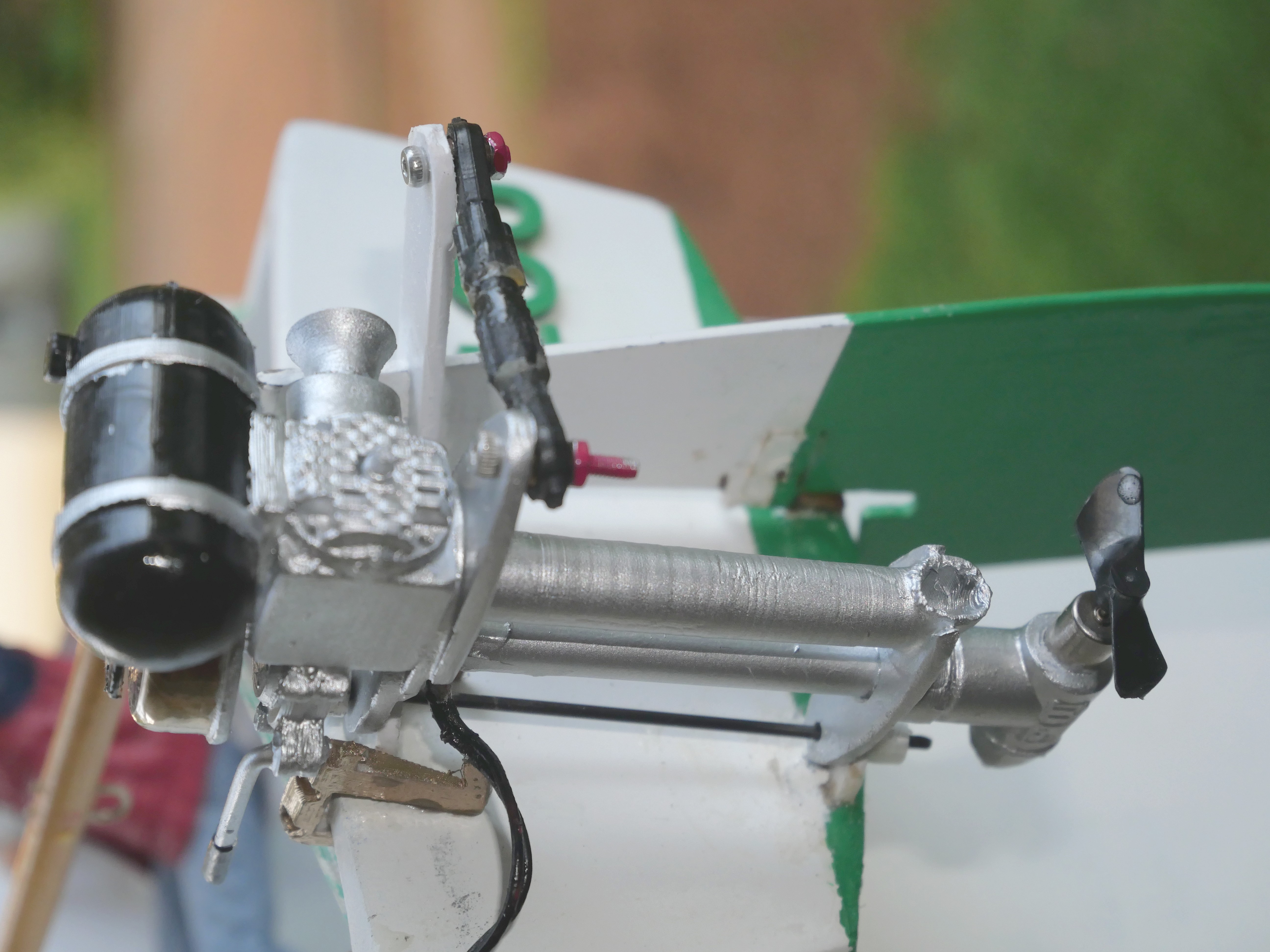

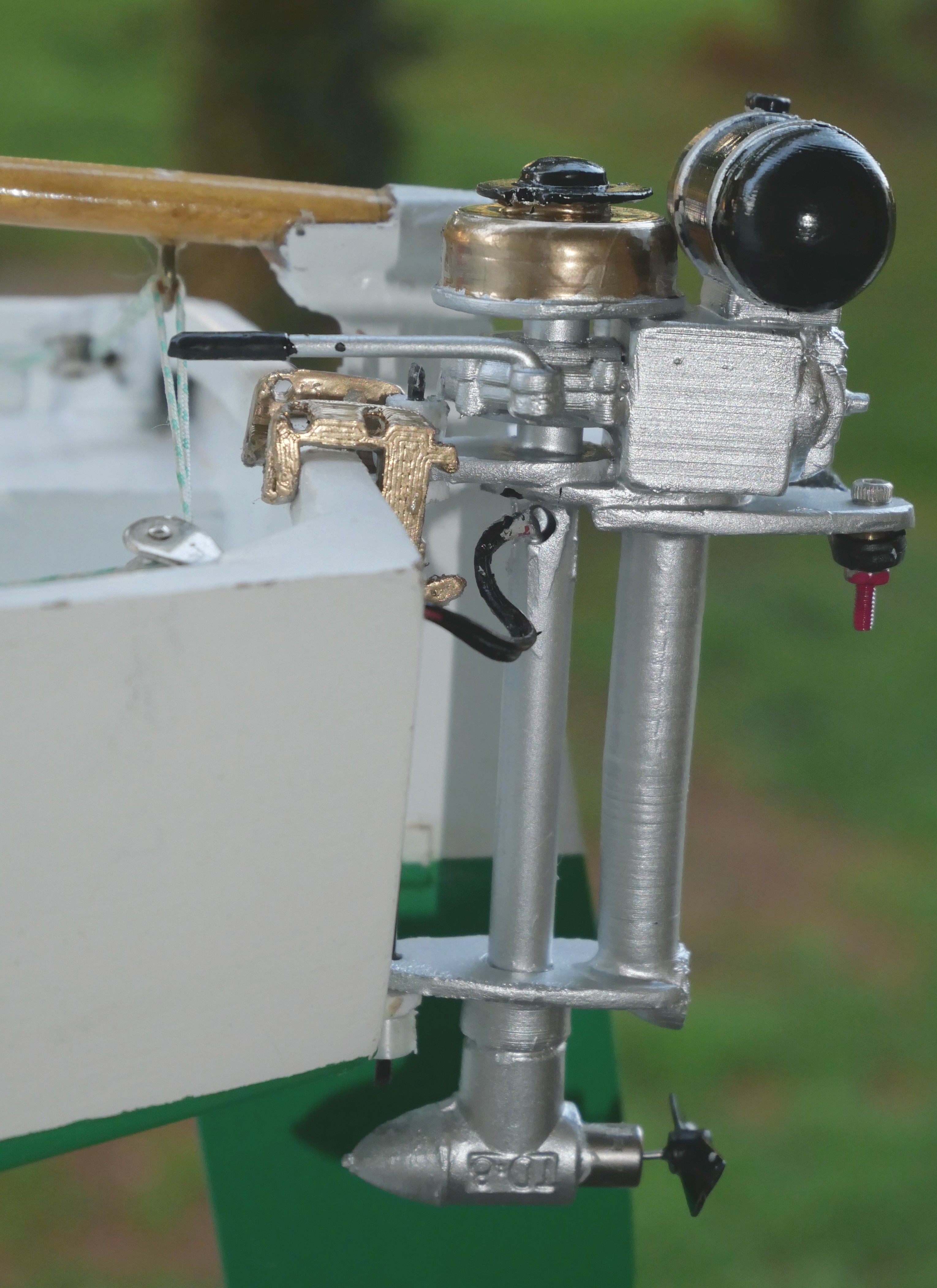

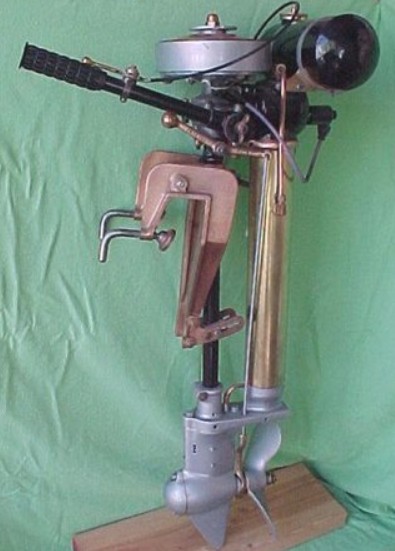

    moteur hors bord SEAGULL

    Rajout d'un moteur hors bord "SEAGULL" (modlèle 102 ) imprimé en 3D, il est orientable avec le safran.

    moteur hors bord SEAGULL

    Un petit moteur (rotor de queue hélicoptère mini) est intégré, alimenté par 1 accu lipo 1s.
