MACHINE à DECOUPER LE POLYSTIRENE

Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

http://www.reve-de-pierre.fr/fr/fichiers/decoupe-polystyrene-pyroscie-elementaire.pdf=Archet à fil chaud (PDF).

http://www.reve-de-pierre.fr/fr/calcul-fil-resistif-courant-tension.php=Calculateur en ligne fil résistif.

http://alain.jacquin.free.fr/decoupe.htm=Découpe au fil chaud.

http://pym6969.free.fr/index.php?contents=fil_chaud.lbi=Découpe au fil chaud ou scie thermique.

https://www.youtube.com/watch?v=oBtzBg98a44=Video machine fil chaud pour couper du polystyrène.

https://www.youtube.com/watch?v=tyy5g7rAdwg=Video machine fil chaud pour couper du polystyrène.

https://www.youtube.com/watch?v=3GWzHb4Hd8Y=Video machine fil chaud pour couper du polystyrène piloter par un controleur PWM.

radioman33.com=RECYCLAGE D'UNE ALIMENTATION PC EN ALIM D'ATELIER A TENSIONS FIXES.

https://www.youtube.com/watch?v=Y53UcydajPo=Vidéo transformer une Alimentation PC en Alim .

https://www.latelierdugeek.fr/2013/05/11/transformer-une-alimentation-de-pc-en-alimentation-datelier/=Transformer une alimentation de PC en alimentation d’atelier avec correspondance couleur fils.

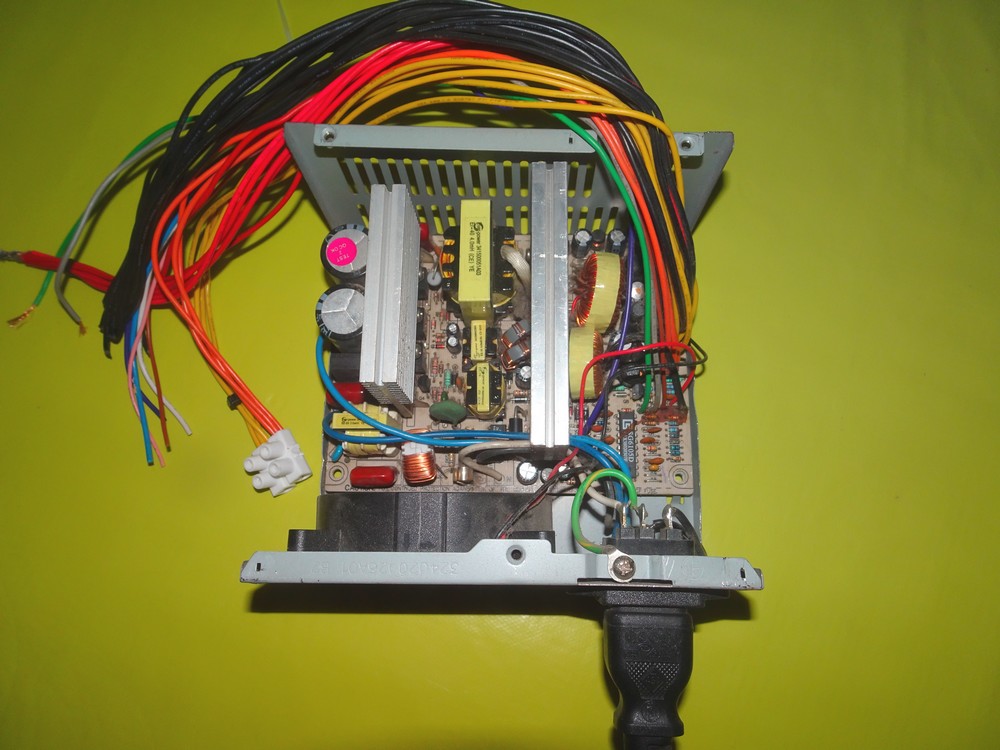

Pour réaliser cette machine à fil chaud nous utiliserons une alimentation de PC AT 300W de récupération

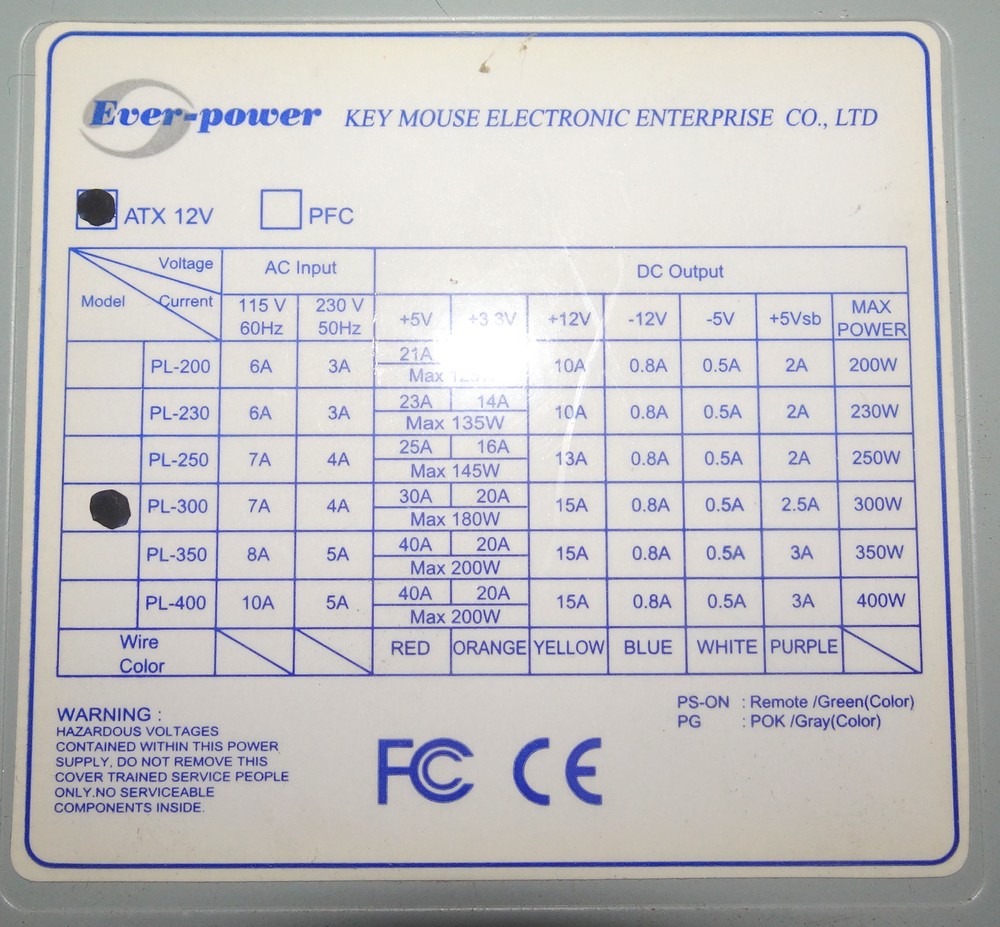

Pour connaitre les caractéristiques de votre alimentation, il faut se référer à l'étiquette qui vous indique les tensions et ampérage correspondant.
Les couleurs de fils correspondant à cette alimentation sont: NOIR=commun, ROUGE=5V, JAUNE=12V, ORANGE=3,3V, VERT= on/off (via inter à raccorder au commun), GRIS=tension OK (via led à raccorder au commun).
Les fils qui ne serviront pas: bleu=-12v, blanc=-5v, violet=+5vsb, brun=+3,3vsense, rose=+5vsense.

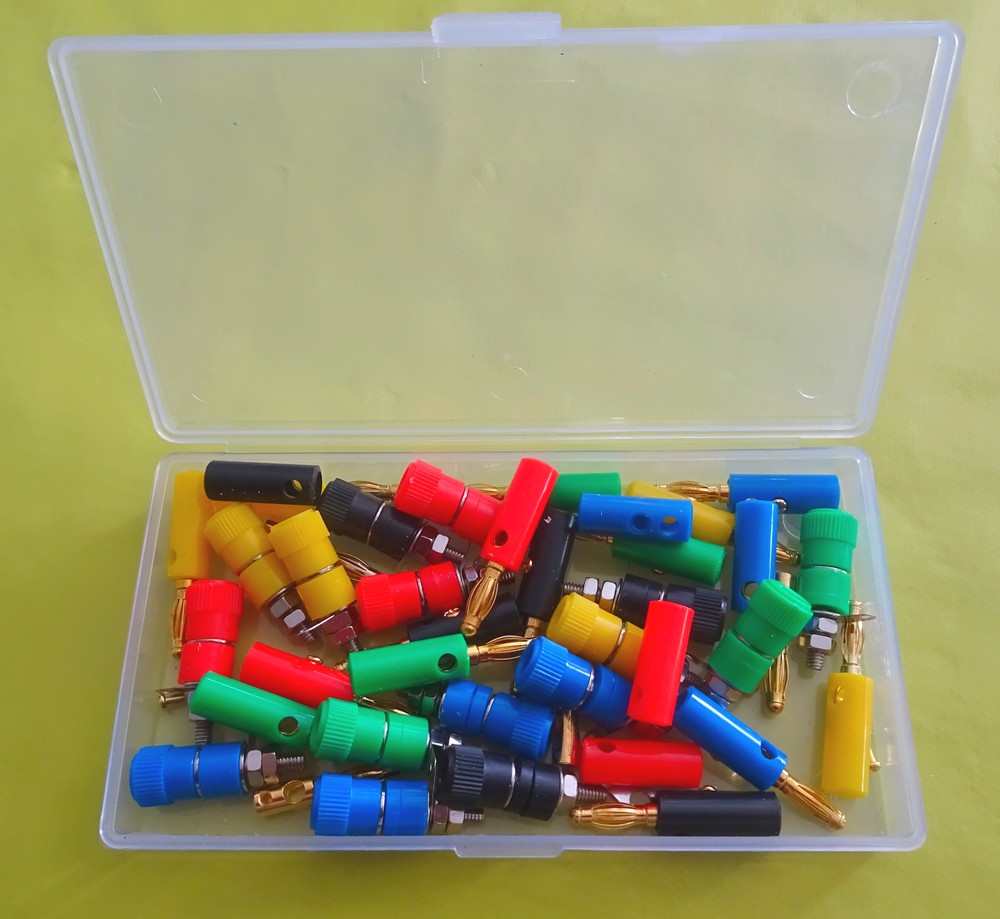

Nous aurons besoin de douilles et fiches banane achetées chez Amazon

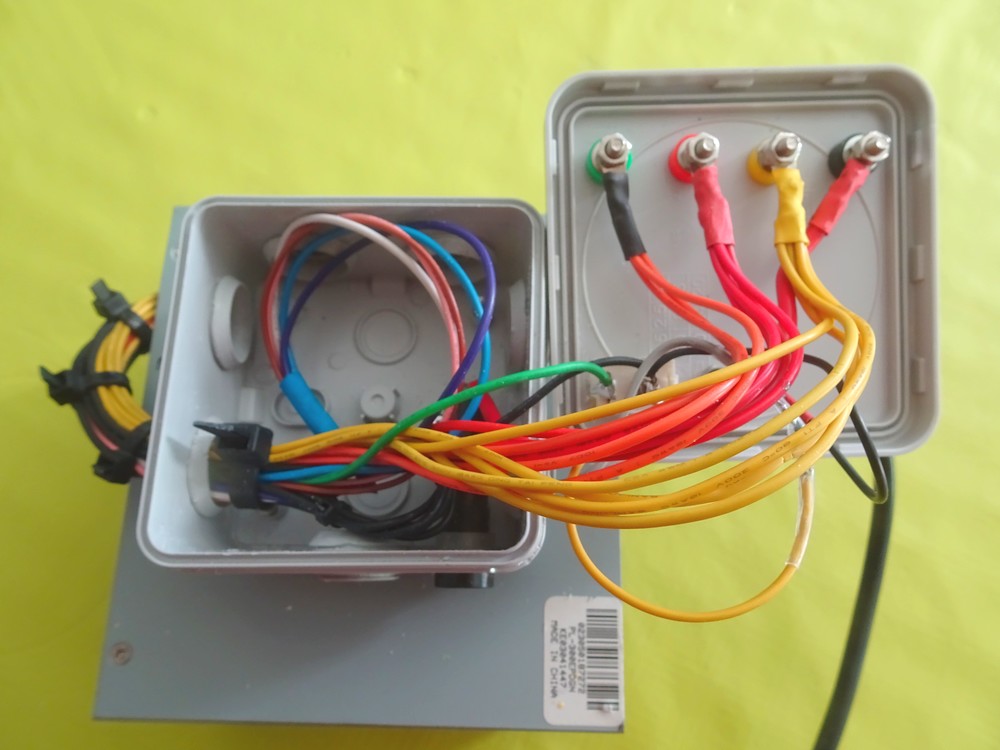

Le faisceau de cables rentre dans une boite dérivation plastique vissée sur le dessus de l'alim.
J'ai gardé juste 5 fils noir + 1 noir pour l'inter et la led, 5 fils jaune, 5 fils rouge et 3 orange ainsi que le vert et le gris.
Les fils noir sont soudés sur un porte fusible équipé d'un fusible verre de 10 A.
les fils sont soudés selon leurs tension sur les douilles correspondantes.

Certaines alimentations selon leurs anciennetées ont besoin pour avoir des tensions stables d'avoir une résistance branchée entre le +5V et la masse soit 5ohms 10 watts ou 22 ohms 10watts.
Voir les explications sur ce site:www.firediy.fr.

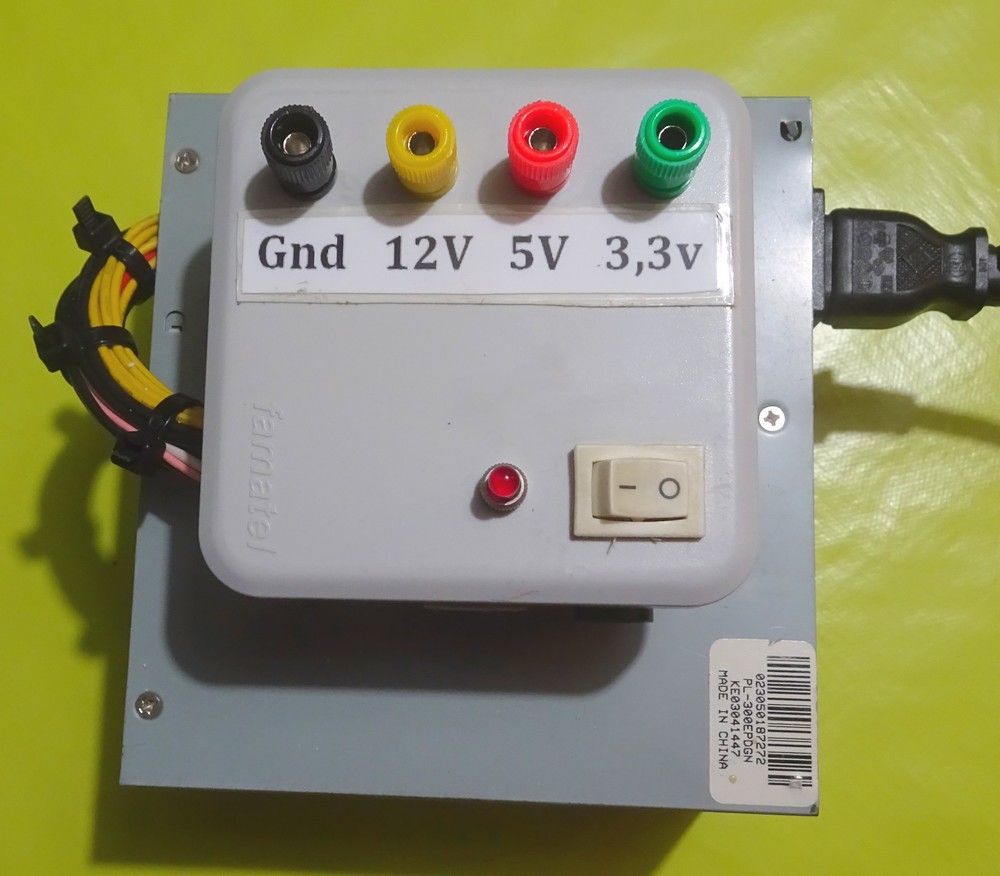

Un interrupteur (fil vert + fil noir) et une led (fil gris + fil noir) complète l'installation.
Et nous voici avec une alimentation multi tension capable de délivrer minimum: 10Ampères (voir plus en changeant le calibre du fusible), ce qui seras largement suffisant pour un fil chaud à couper le polystirène.
Cette alim. peu aussi servir à autre chose, test moteur ect...

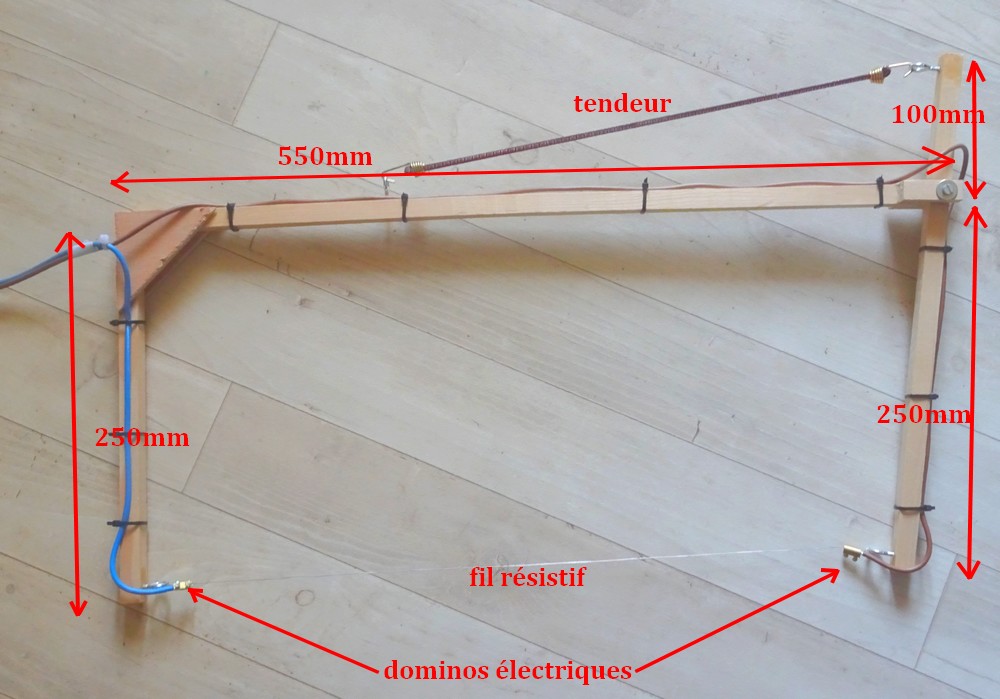

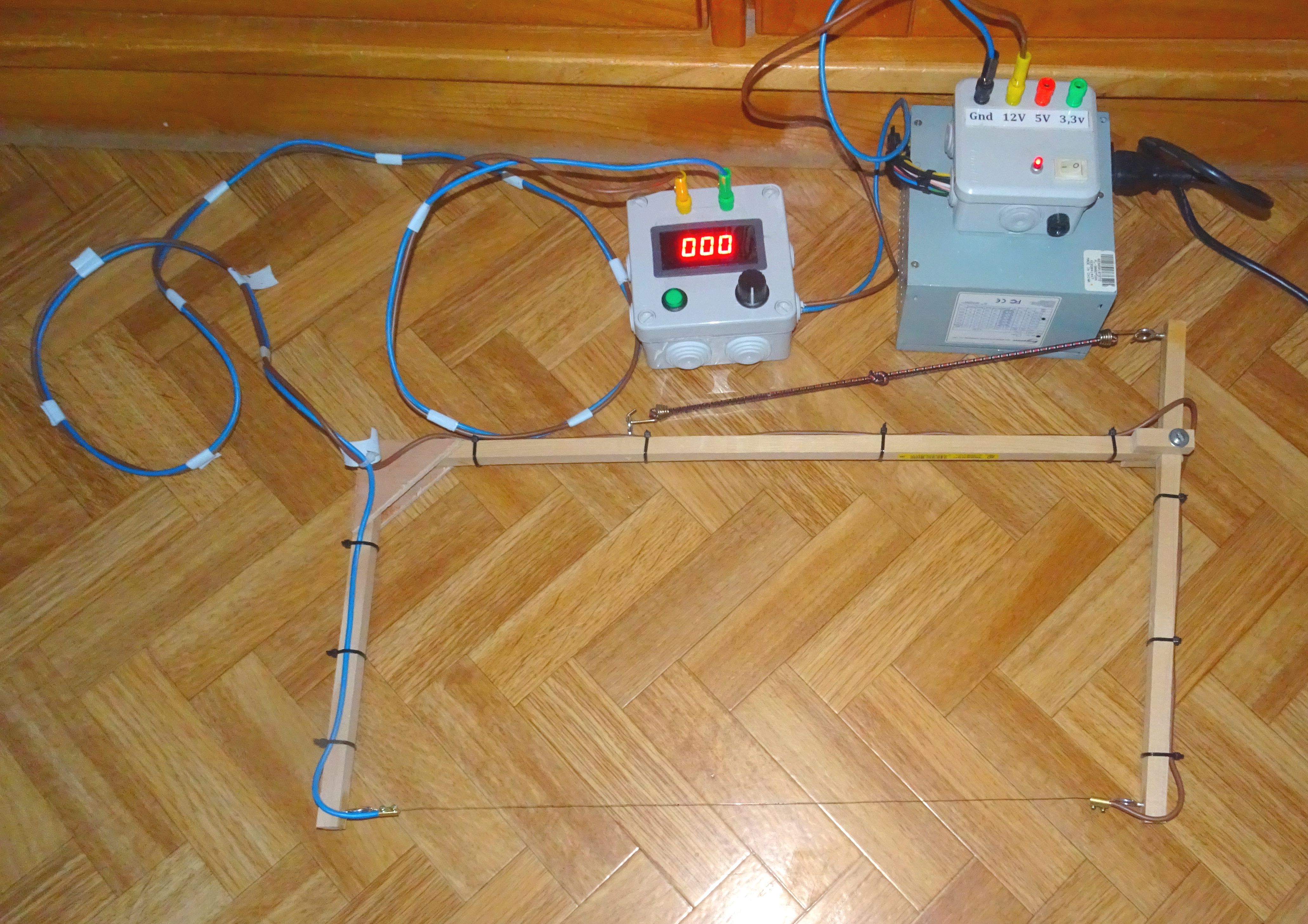

Confection d'un archet à fil chaud pour découper le polystirène en tasseau de 13x13mm.
Ce qui nous donne une longueur utile de coupe de 400mm.

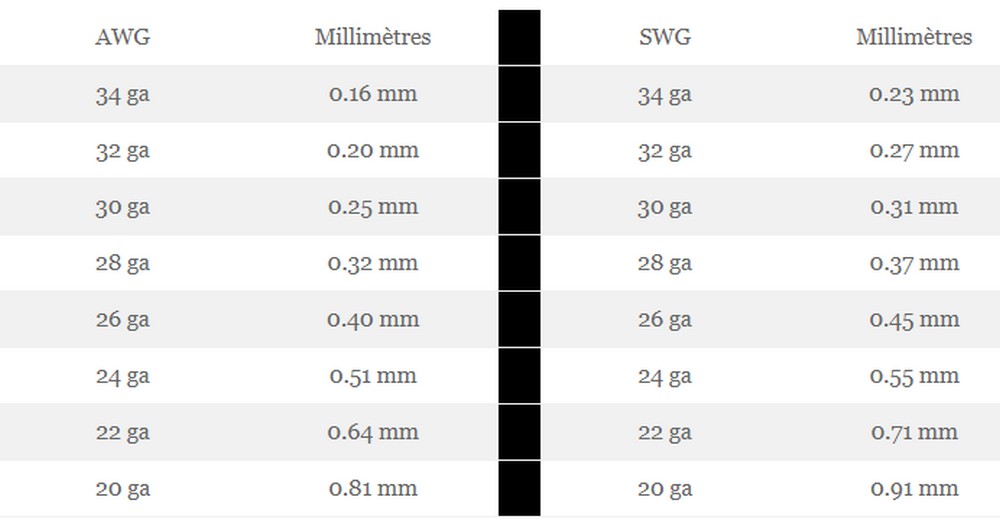

Pour le diamètre du fil résistif, il existe deux normes, l'américaine et l'anglaise.
Voir les explications sur ce site:https://www.vapor-gate.com/kanthal-en-ga-resistif-en-mm/.

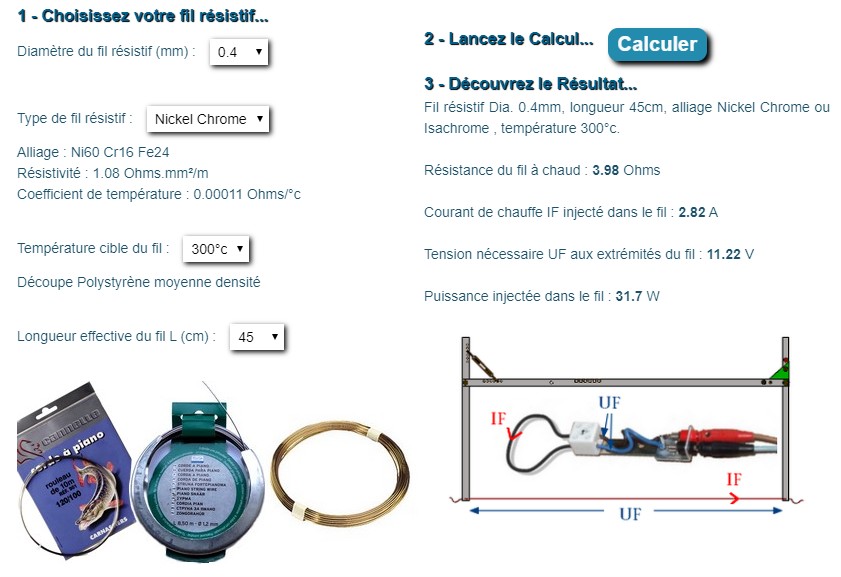

Et pour calculer la consommation selon le diamètre du fil et sa longueur, on peu utiliser un calculateur en ligne.
Voir le calculateur en ligne sur ce site:http://www.reve-de-pierre.fr/fr/calcul-fil-resistif-courant-tension.php.

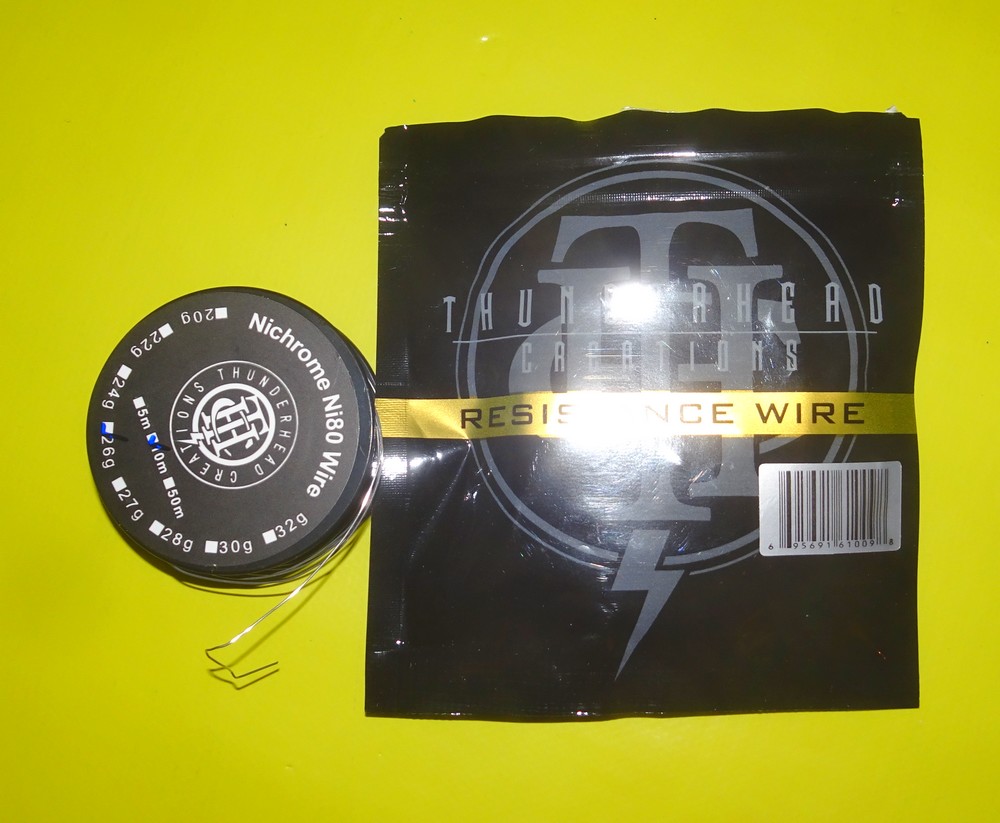

J'ai donc commandé sur Amazon du fil résistif (nichrome) de diamètre 0,4mm (26G).
Mes calculs sont basés sur une alim 12volts et une longueur de fil de 40mm.
Mais vous verrez plus bas qu'avec le variateur PWM (on joue sur la tension) il seras judicieux d'utiliser un diamètre de fil plus petit.
Par exemple sur Amazon: fil résistif 30GA.

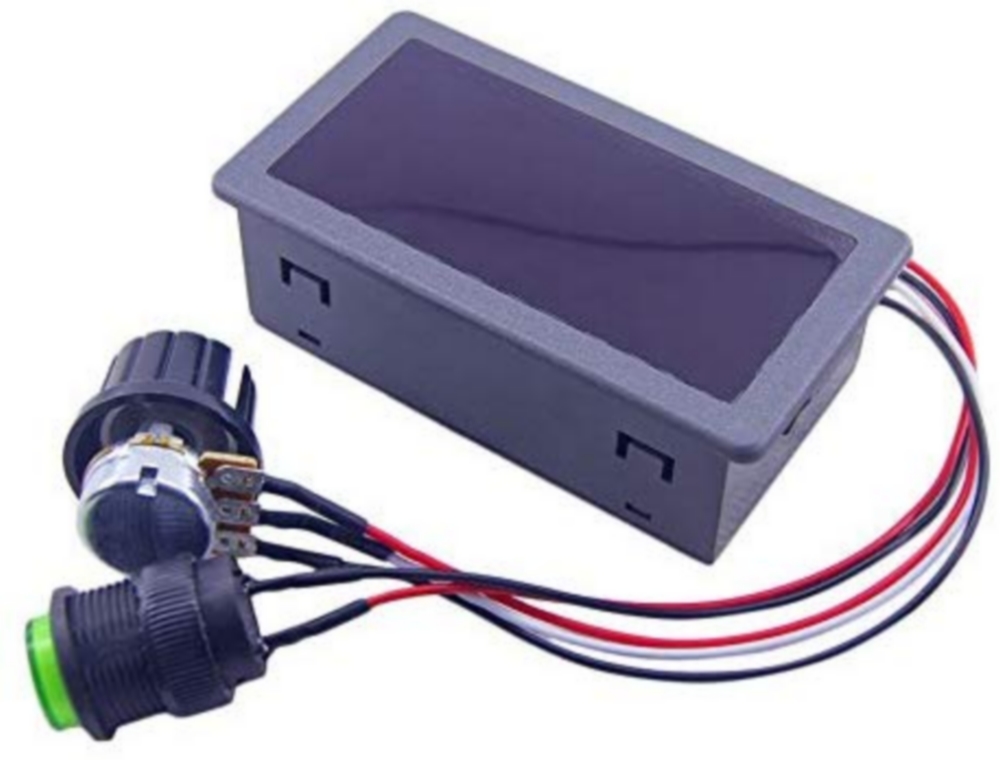

Pour alimenter l'archet de découpe à partir du 12 volts de notre alim, nous allons utiliser un variateur de vitesse PWM, ce qui nous permettras d'ajuster la tension sur le fil.
Je l'ai commandé sur Amazon:DC6-30V 12V 24V Max 8A Motor PWM Speed Controlle.

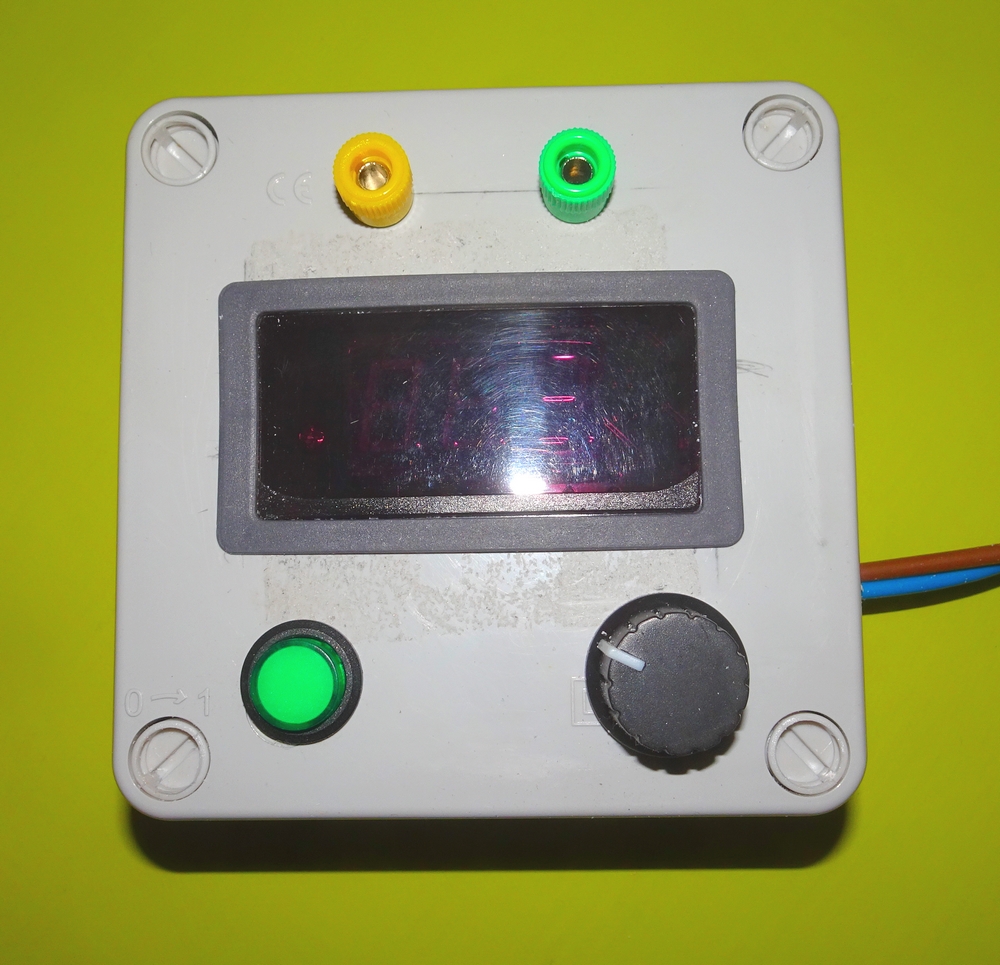

J'ai utilisé à nouveau une boite sarel pour ce variateur PWM, son potentiomètre et son inter. ainsi que 2 douilles de raccordement pour l'archet.
A noter que ce variateur pourrait nous servir de banc d'essai pour tester les moteurs (jusqu'a 8 Ampères).

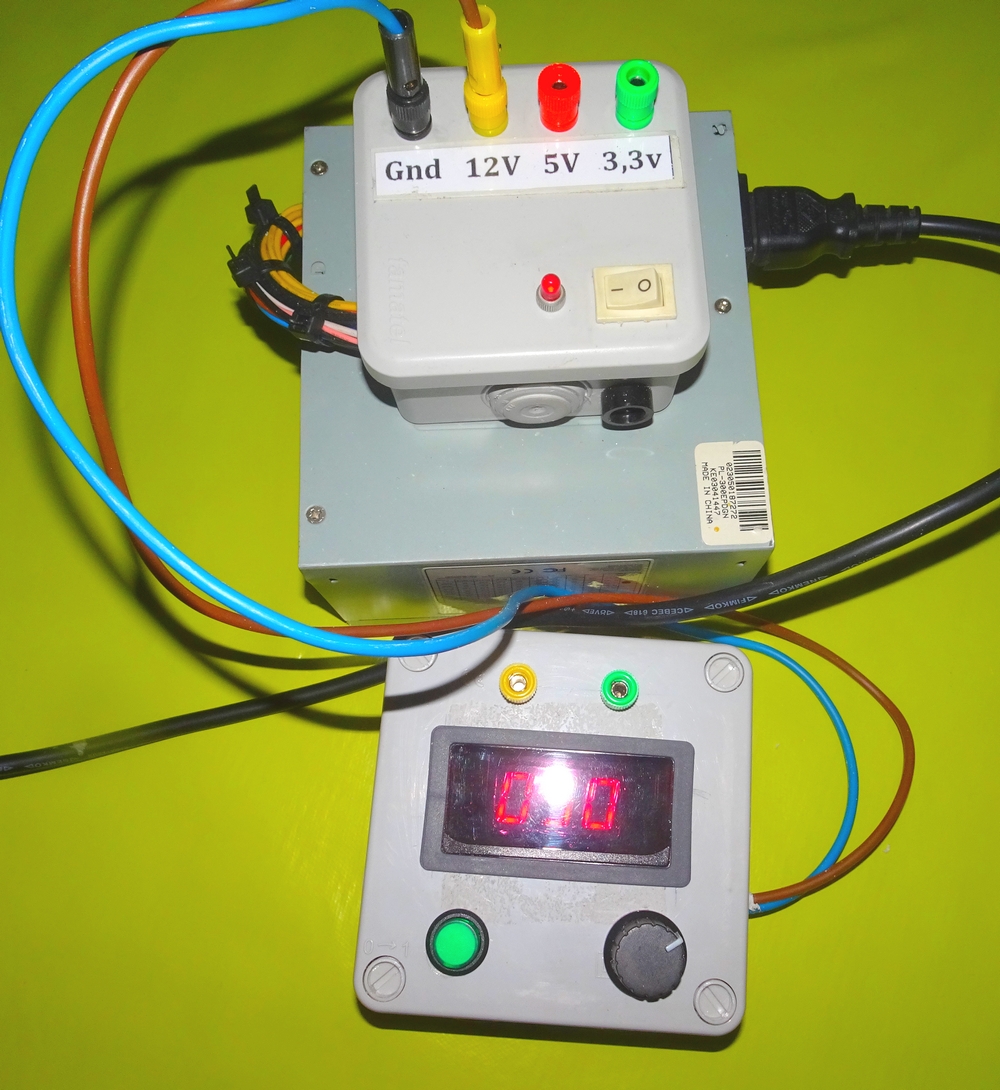

Première mise sous tension à vide pour ce variateur PWM sans problème.

Essai en charge avec l'archet avec le fil 26Ga (0,4mm), ça fonctionne bien, à partir de 50% le fil coupe mais il faut monter à 90% pour avoir la coupe idéal.
Moralité: si on veut utiliser le variateur PWM sur une plage plus grande, il va falloir utiliser un fil résistif de diamètre plus petit (0,25 ou 0,3mm) .
Après essai avec de la corde à piano classique de 0,4 mm et une longueur de 50cm (voir ci-dessous) ça fonctionne bien à 25% du variateur PWM.

A la place de l'archet de découpe, il est possible d'utiliser un outil de sculpture, voir cette vidéo:youtube.com.

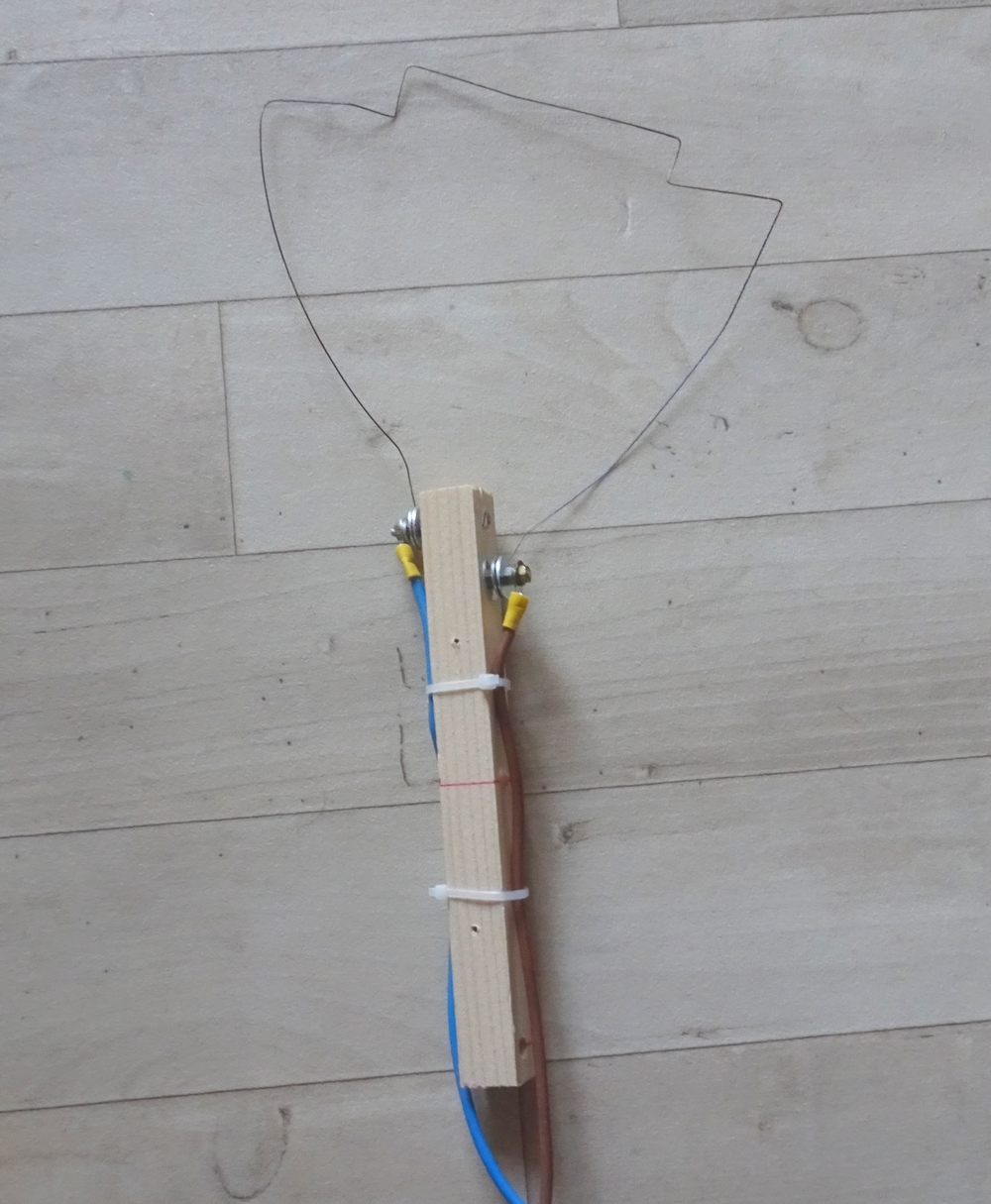

Pour essai j'ai donc fabriquer mon outil (pyrosculpteur ?) avec de la corde à piano de 0,4mm (je n'avais pas autre chose), pour une longueur de 500mm, le variateur PWM est réglé à 25% pour une bonne découpe.
Pour plus de rigidité de l'outil, il aurait fallu trouver de la corde à piano de 0,6mm.
