GÉNÉRATEUR DE FUMÉE

Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

http://alpmn.byethost32.com/fumee.htm=Générateur de fumée par R.LEGAT.

https://www.scale4x4rc.org/forums/showthread.php?t=25024=Générateur de fumée par OUTCASTRC.

http://henchwenchcosplay.com/index.php/2016/11/16/how-to-make-a-compact-smoke-machine-for-cosplay-for-under-30/=Générateur de fumée avec E-cigarette par Henchwench

https://www.instructables.com/id/Battery-Powered-Fog-Machine/=Générateur de fumée avec E-cigarette et boitier imprimé 3D par Makendo

https://www.youtube.com/watch?v=91raCuGrw0I=Video Générateur de fumée avec E-cigarette.

https://www.youtube.com/watch?v=bskUWNH5HLk=Video en anglais pour fabriquer son propre liquide .

https://www.youtube.com/watch?v=jkH3LGLSL9c=Video Générateur de fumée à ultrasons par club CMNC71 .

https://www.youtube.com/watch?v=jEEEWjeXoRs=Video Générateur de fumée à ultrasons par Alainnav1.

https://www.ebay.fr/itm/D20Mm-113Khz-Ultrasonic-Mist-Maker-Atomizing-Fogger-Ceramic-Humidifier3-7-12V-IU/273909551587?=le circuit à ultra sons de la vidéo ci-dessus pour 4,48 Euros sur Ebay.

dans un premier temps, je vais essayer avec un fil résistif, un ventilo et du liquide à fumée.

La solution avec une E-cigarette est interressante mais pose problème de longévité et de capacité.

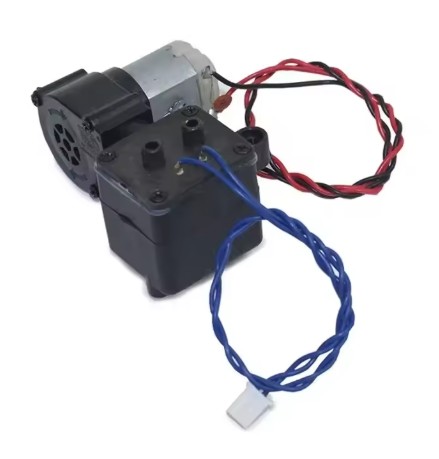

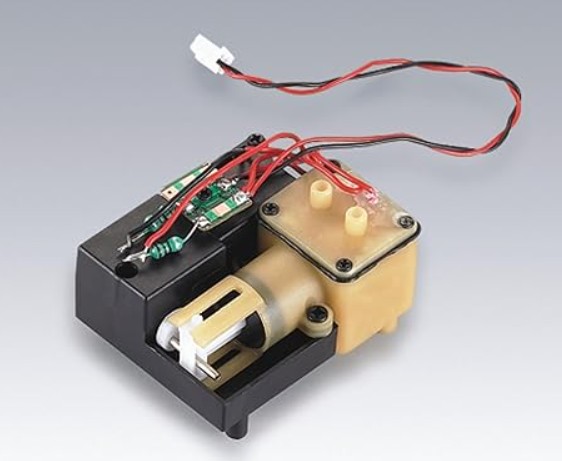

Une nouvelle solution toute faite (suggéré par Alain du site: bateaux.trucs.fr) un fumigène pour tank, voir vidéo et lien ci-dessous .

https://www.youtube.com/watch?v=_2VYrQ1ken8=Video Heng Long smoke machine .

ebay.fr=Heng Long smoke machine .

Pour réaliser ce génerateur de fumée avec résistance, il nous faut une boite .

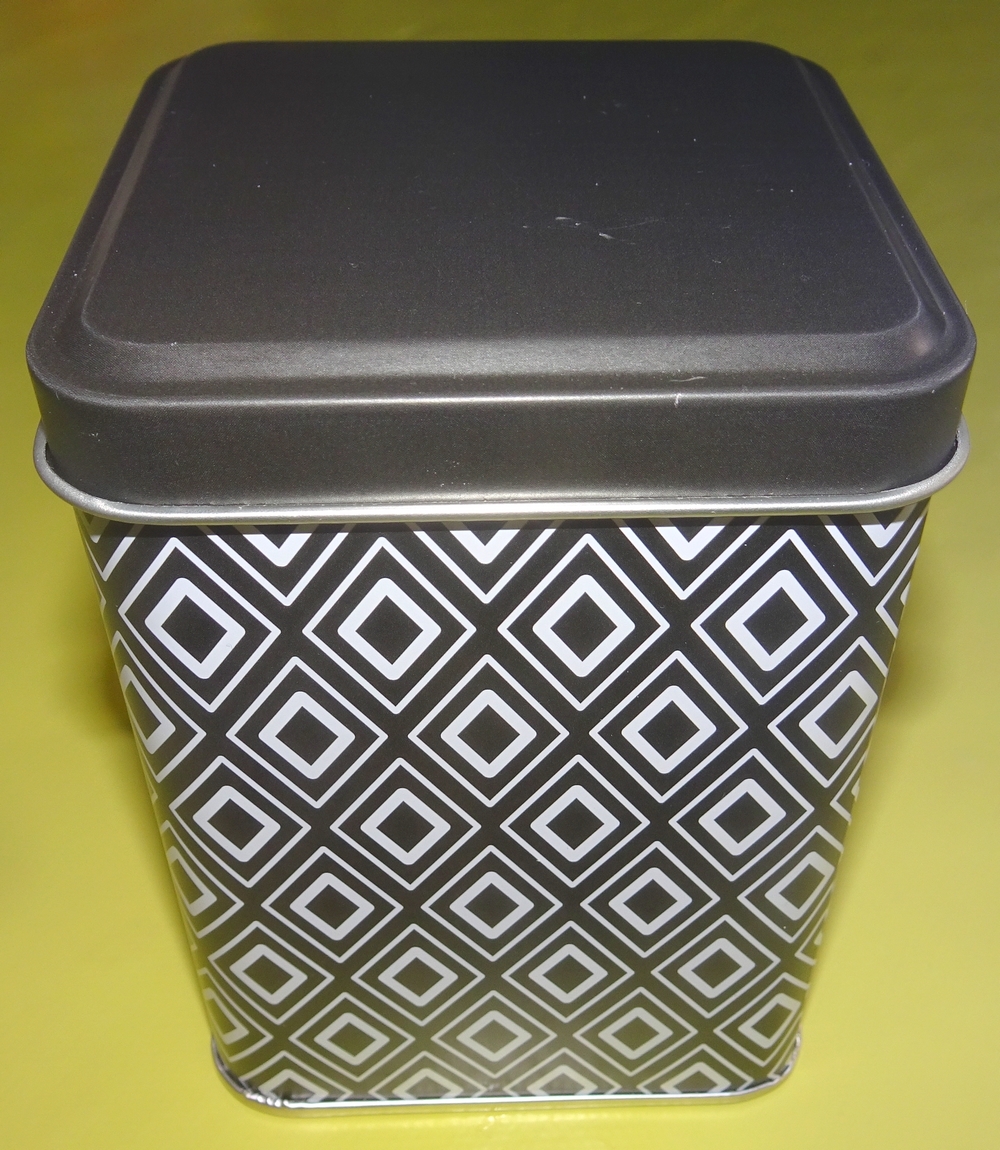

J'en ai acheter une à Garrefour (rayon boite alimentaire) pour 1,30 Euros, elle est en métal, dimensions: 75x75x100 mm.
Boite métallique car, fatalement, ça chauffe donc plastique à proscrire.
Cette boite est un peu grande pour rentrer dans un bateau, mais je vais réaliser mes essais avec .

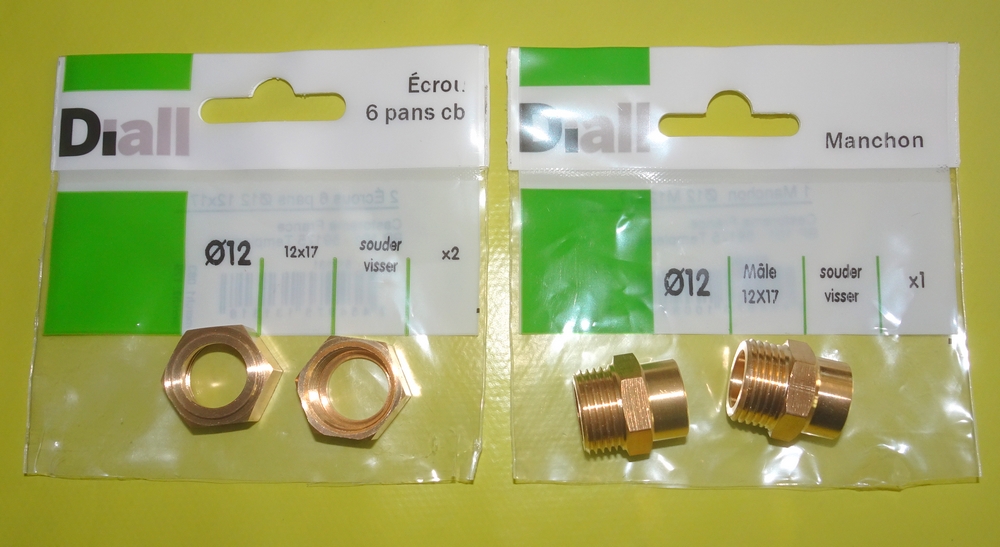

Pour l'entrée d'air et la sortie fumée, j'ai acheté à Castorama deux manchons et écrous de 12x17 .

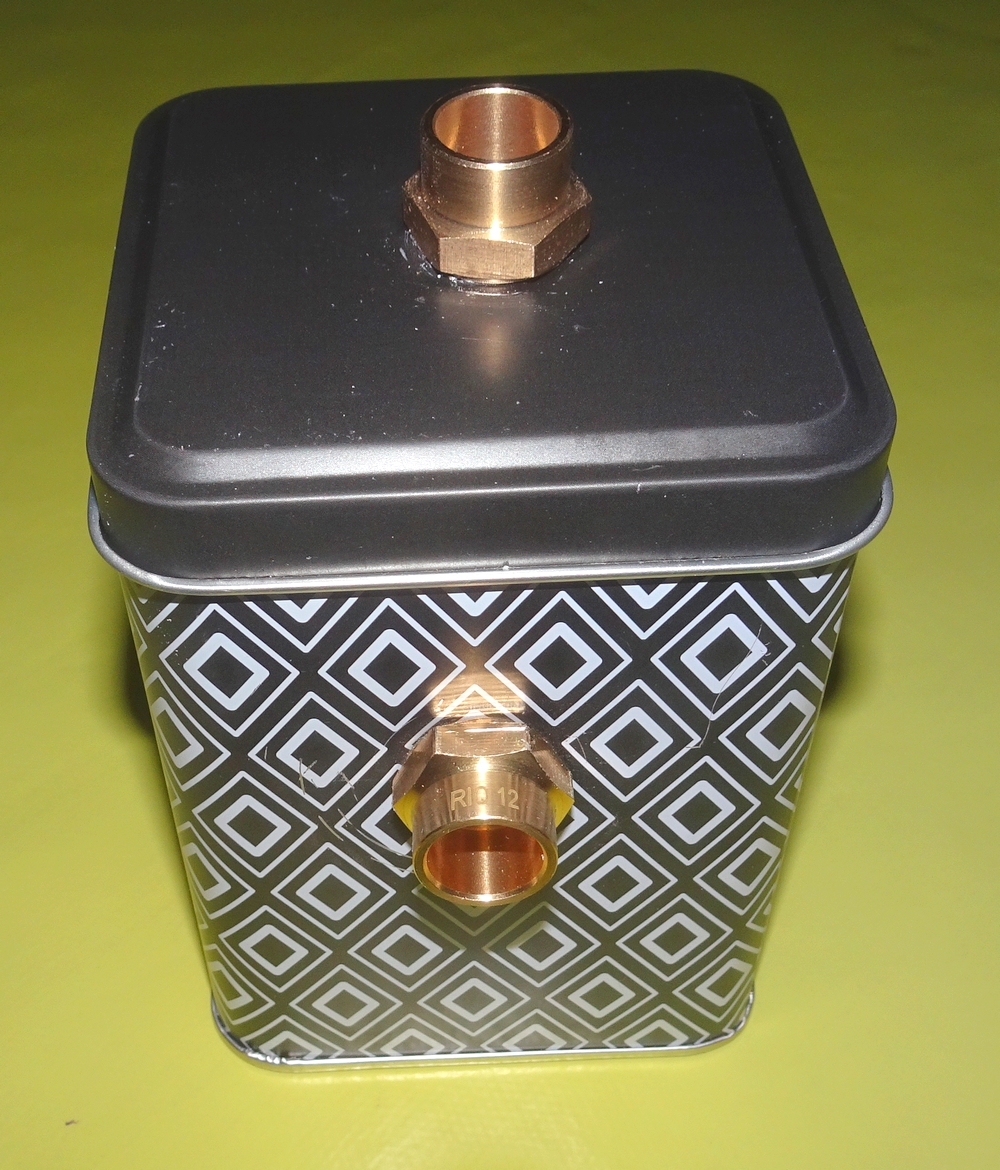

Percage de la boite et mise en place des manchons de plomberie.

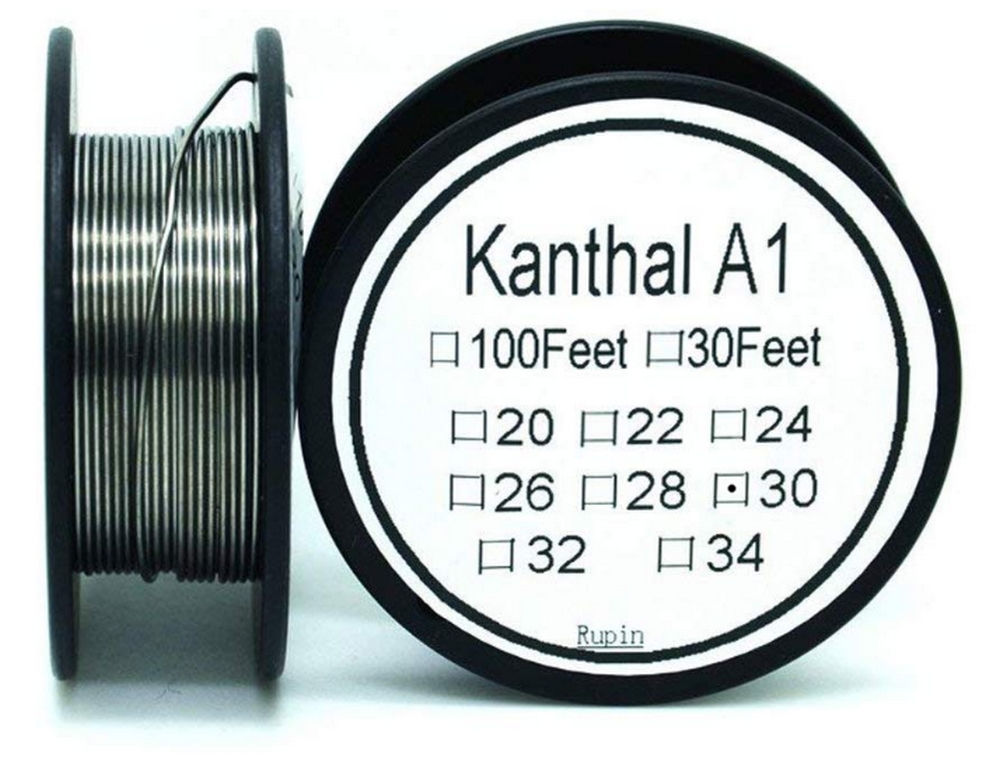

Pour la résistance chauffante, je vais utiliser du fil résistif (Kanthal) (30G) (0,25mm) sur Amazon: Fil résistif.
La longueur dépend de la tension à ses bornes.

Le Kanthal est donné pour fonctionner jusqu'à 1400°, voir ce site: Kanthal/nichrome.
Il faut un compromis entre diamètre du fil, solidité et consommation .

Pour le diamètre du fil résistif, il existe deux normes, l'américaine et l'anglaise.
Voir les explications sur ce site:https://www.vapor-gate.com/kanthal-en-ga-resistif-en-mm/.

Résistance du Kanthal au m:www.e-fumeur.fr/consommable-reconstructible/333-kanthal-a1-10-m.html.
Donc approximativement pour 1mm² de Kanthal: résistance au m: 1
reste la température que j'ai fixé arbitrairement à 600°

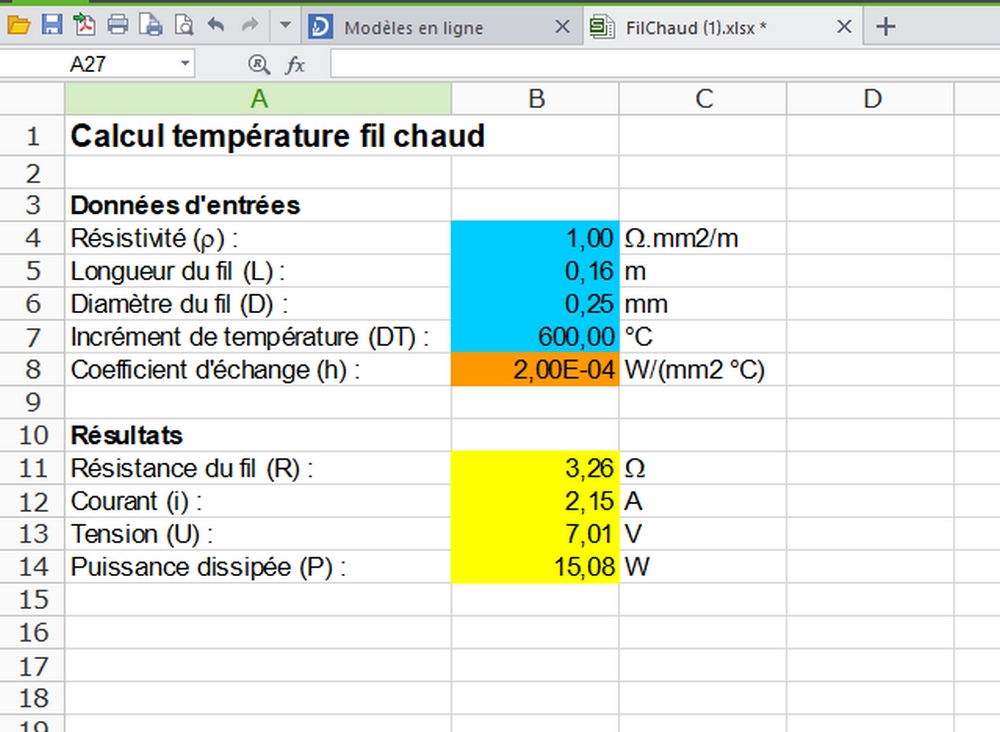

Et pour calculer la consommation selon le diamètre du fil et sa longueur, on peu utiliser un fichier EXCEL.
Voir le fichier EXCEL téléchargeable sur ce site:http://www.volucres.fr/MitchellWing/Techniques/Fil-chaud/index.html.

Rien de mieux que des essais pour déterminer la longueur du fil selon la tension
Pour 12v, on obtient de la fumée à partir de 1,8 Amp pour une longueur de fil de 16cm
Pour 5v, et toujours 1,8 Amp. longueur de fil: 8cm.
Pour avoir plus de fumée il faudras raccourcir le fil .
Mes essais se font avec du liquide fumigène de chez GIFI, il serait interressant de faire des essais avec un mélange glycérine/eau .

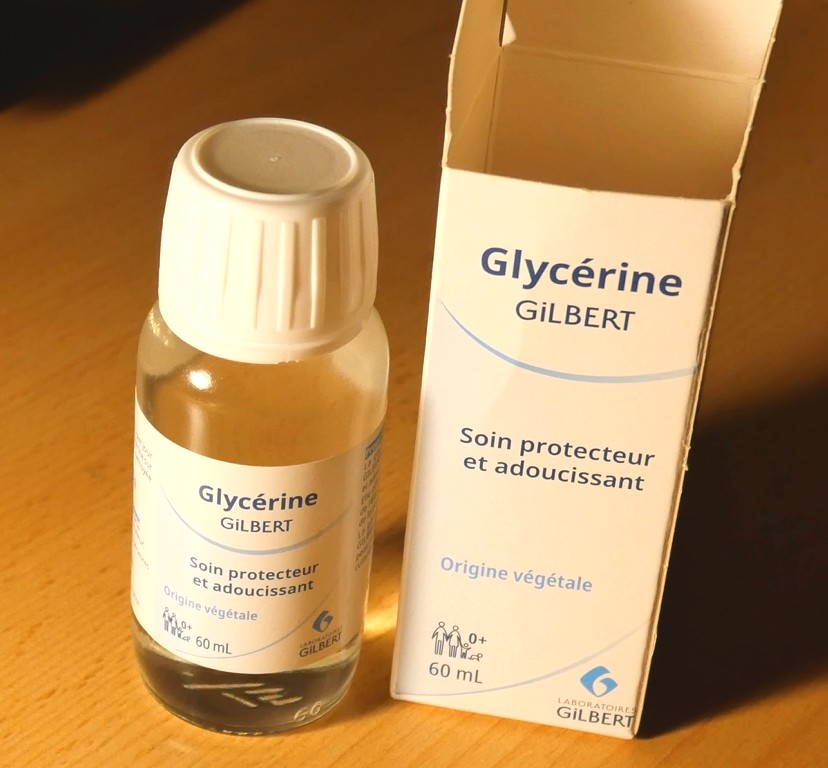

On peu fabriquer son propre liquide à fumée avec de la glycérine et de l'eau,
voir ce site:Make your fog juice.

Pour les essais ci dessus, j'ai utiliser du coton à démaquiller en attendant de recevoir les mèches commandées sur AMAZON.

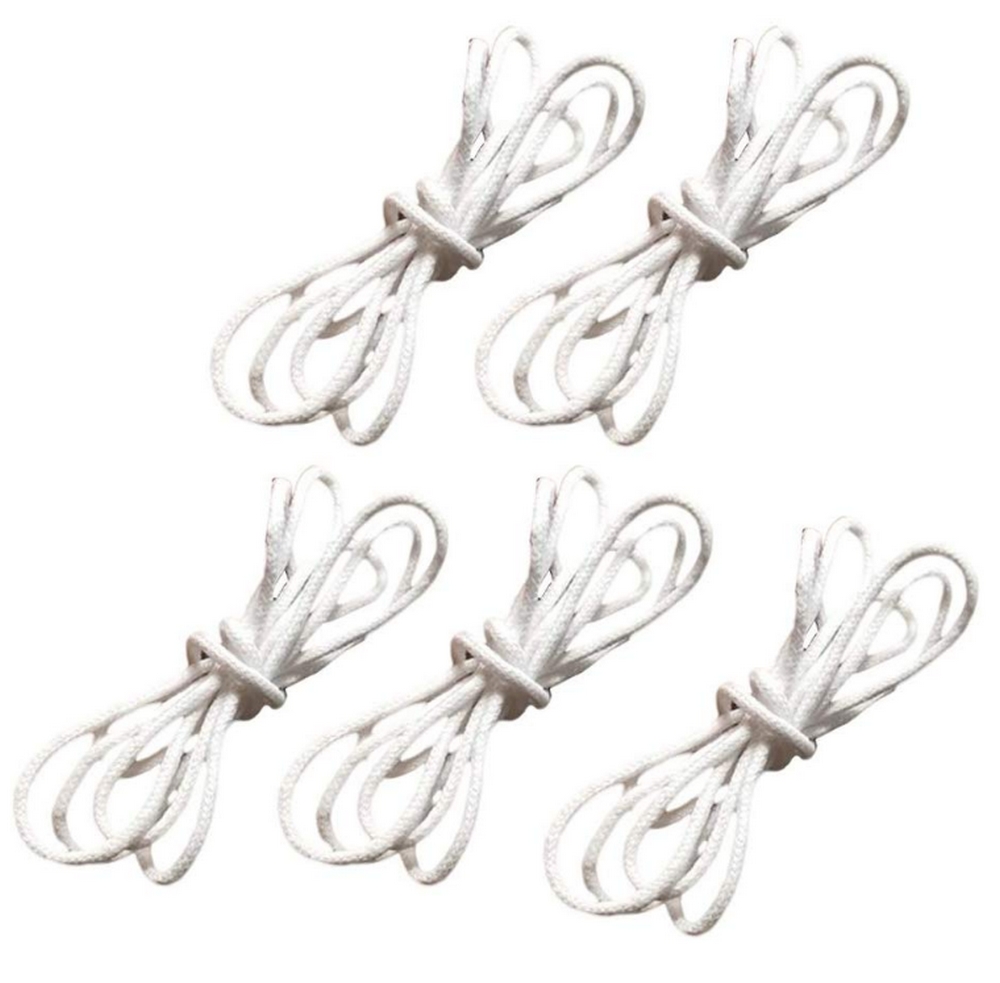

Voici le lien pour les mèches:LIOOBO 5pcs extérieur Fibre de Verre Remplacement mèche Lampe Coton Longue.
Le diamètre est un peu faible, il seras nécessaire de mettre 4 morceaux de mèches ensemble mais, il y a de quoi faire.

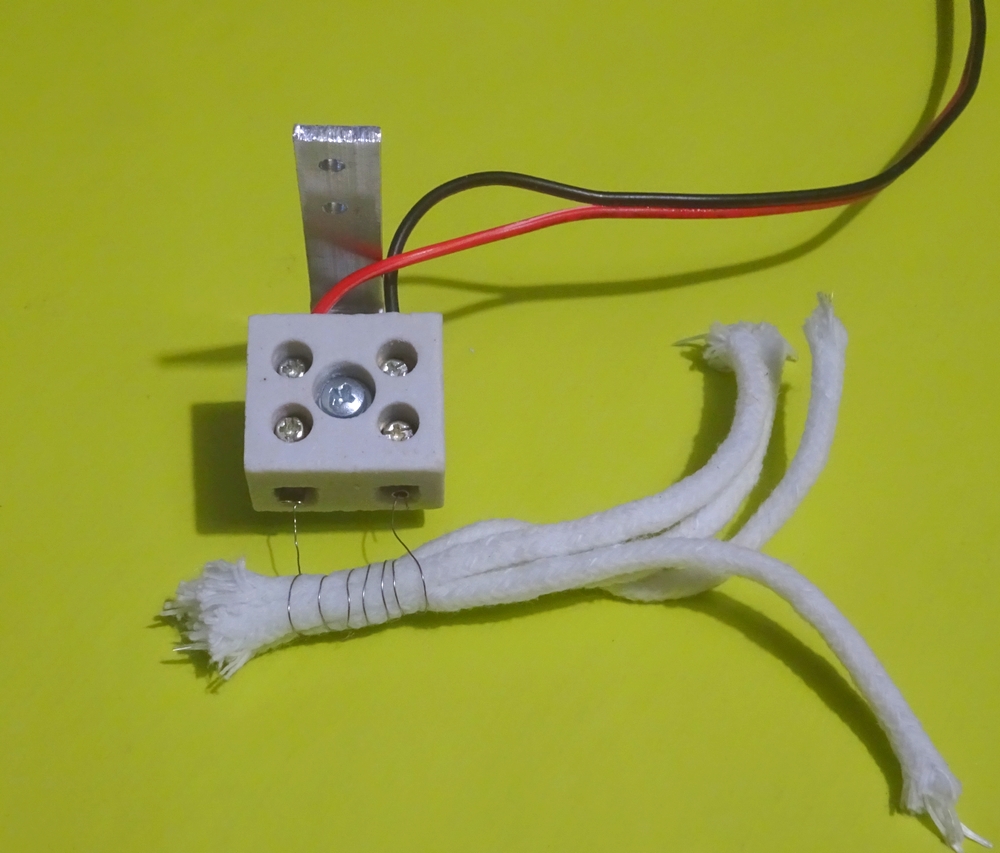

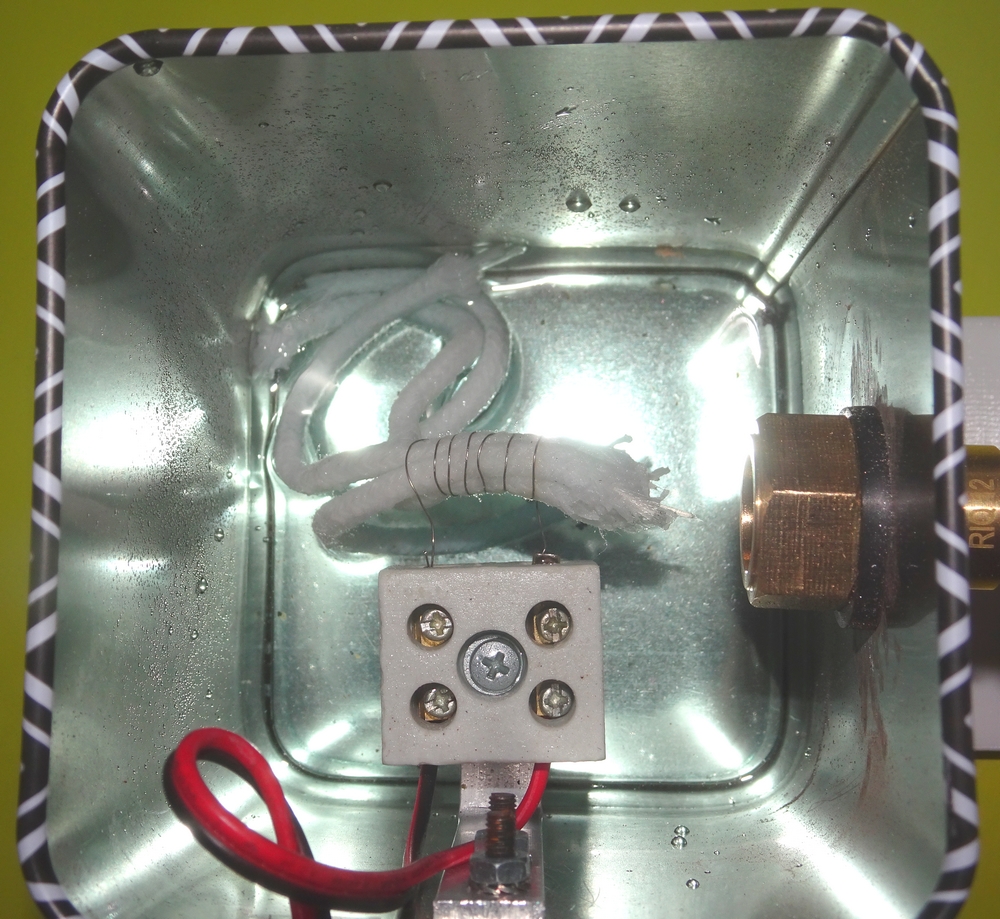

Voici le fil résistif enroulé autour des mèches et branché sur un domino en porcelaine (EBAY).

Installation de l'ensemble dans la boite.

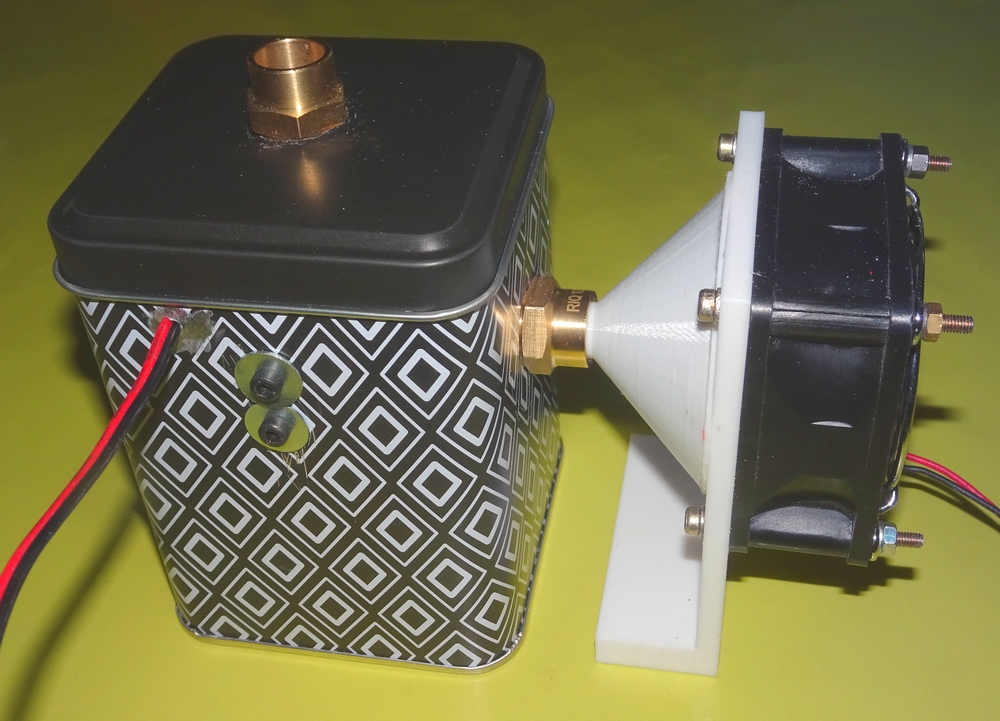

Ajout d'un ventilateur 12v pour pousser la fumée.

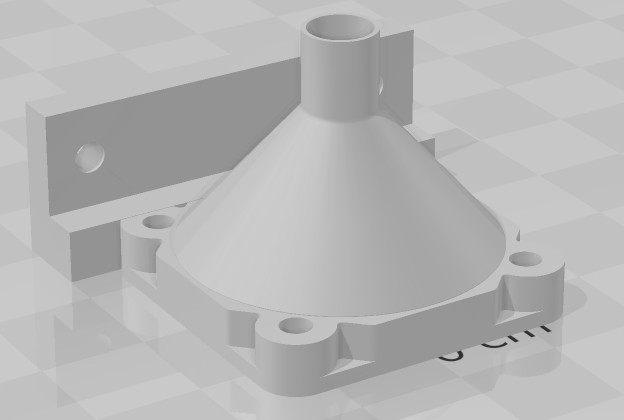

Il s'agit d'un ventilateur 60x60 de récup. (un peu gros pour mettre dans un bateau), le support/entonnoir est fait avec une imprimante 3D.

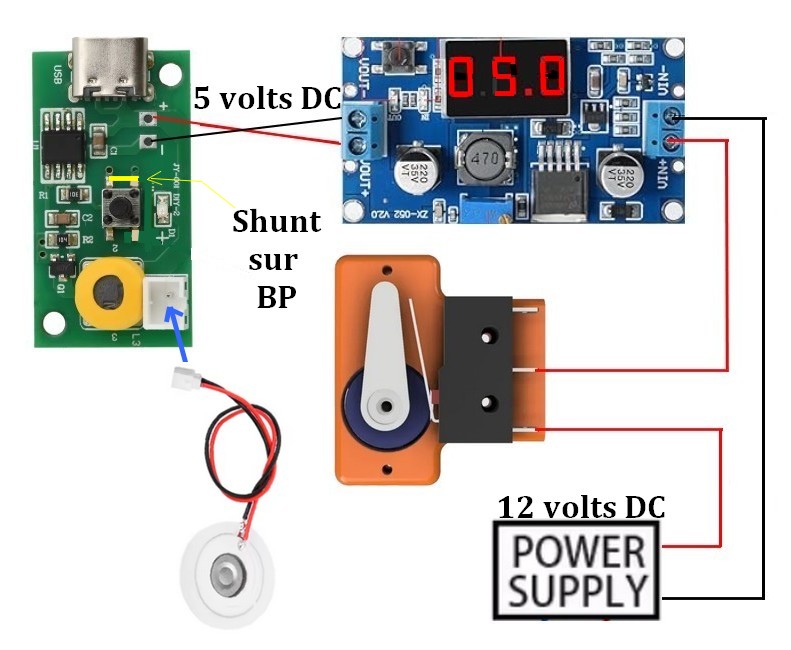

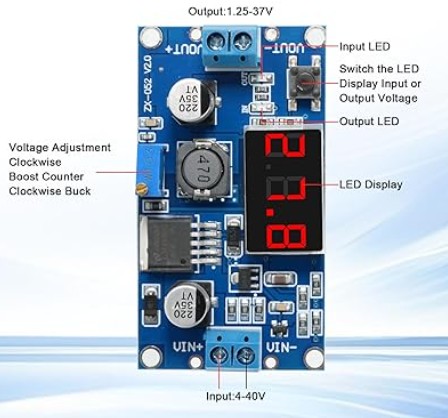

essais avec un brumisateur en 12 volts.

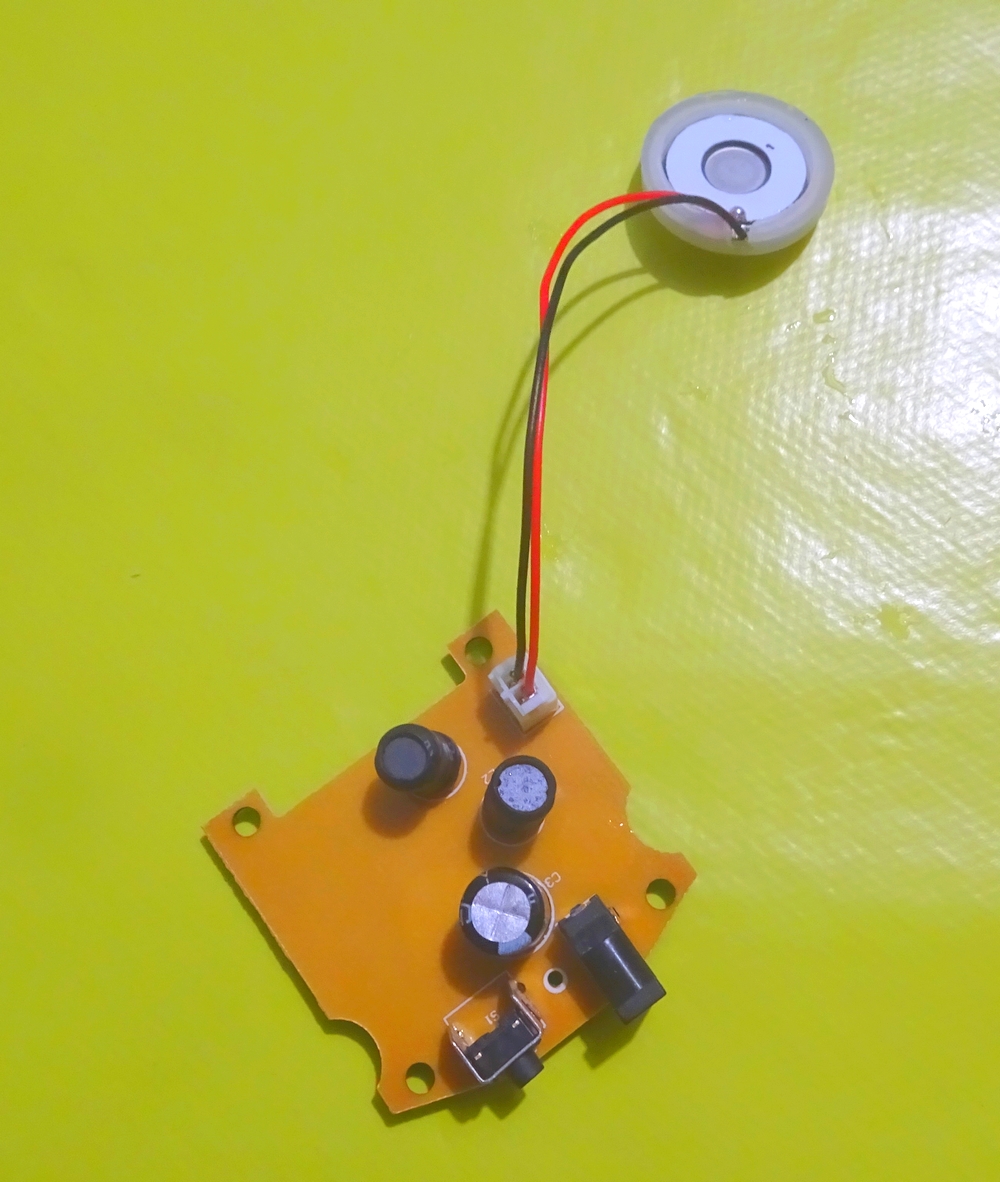

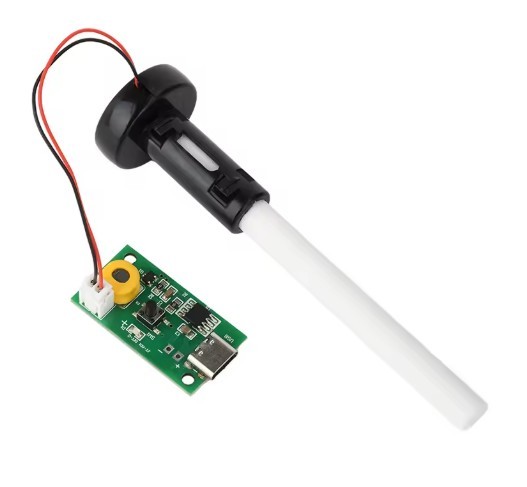

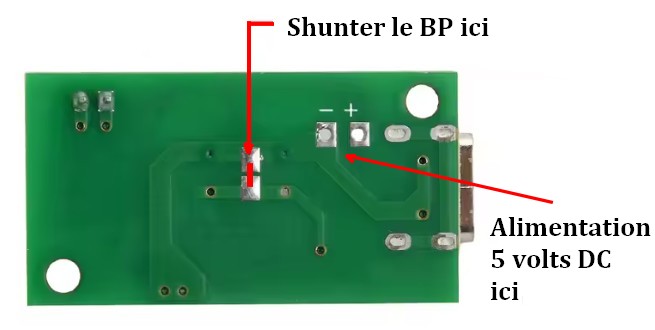

Pour les essais avec un brumisateur en 12 volts, j'ai commandé celui ci sur EBAY.

Voici le lien pour le brumisateur :ebay.fr.

brumisateur en 12 volts.

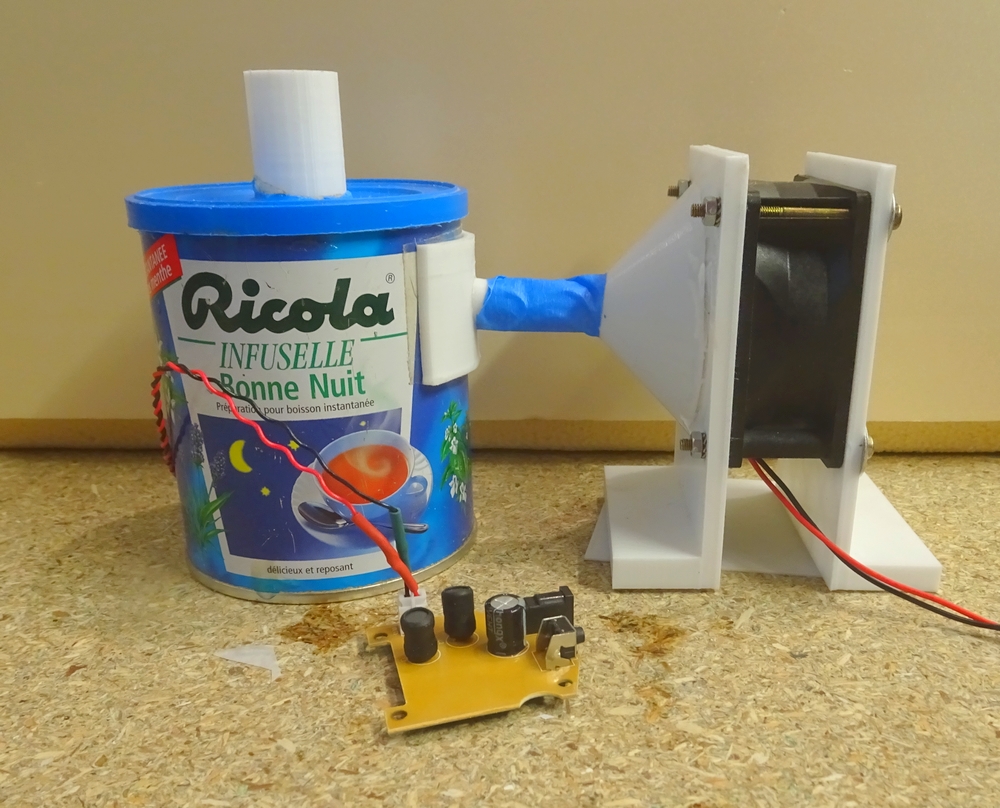

Mise en boite du brumisateur.

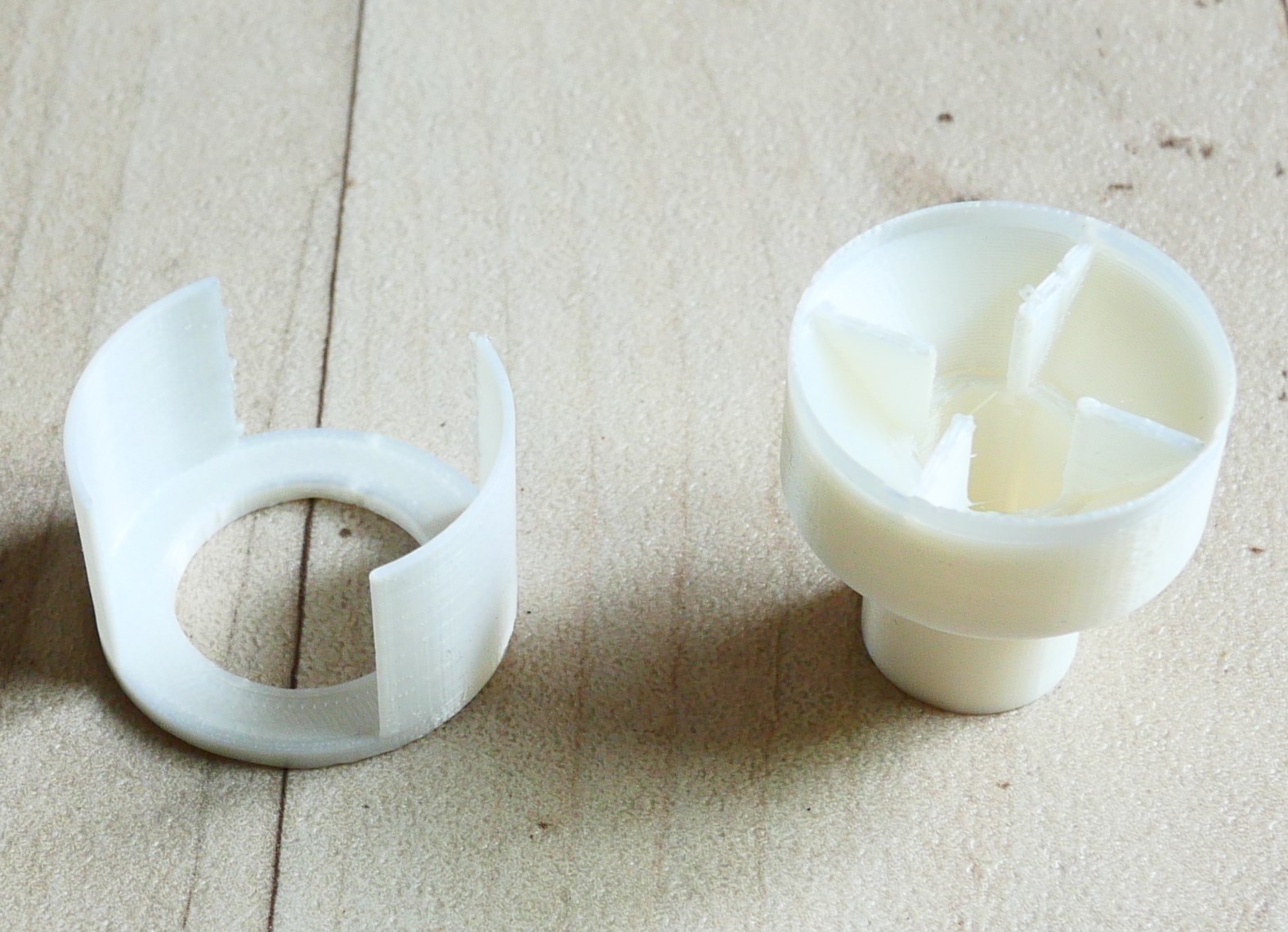

La boite est équipée de tuyaux imprimés en 3D.
Le brumisateur fonctionne avec de l'eau déminéralisée .

OUPS, il semblerais que je n'ai pas testé assez longtemps ce brumisateur, au bout d'un temps assez long, il s'arrete de fonctionner car une bulle d'air se forme sous la membrane ????.

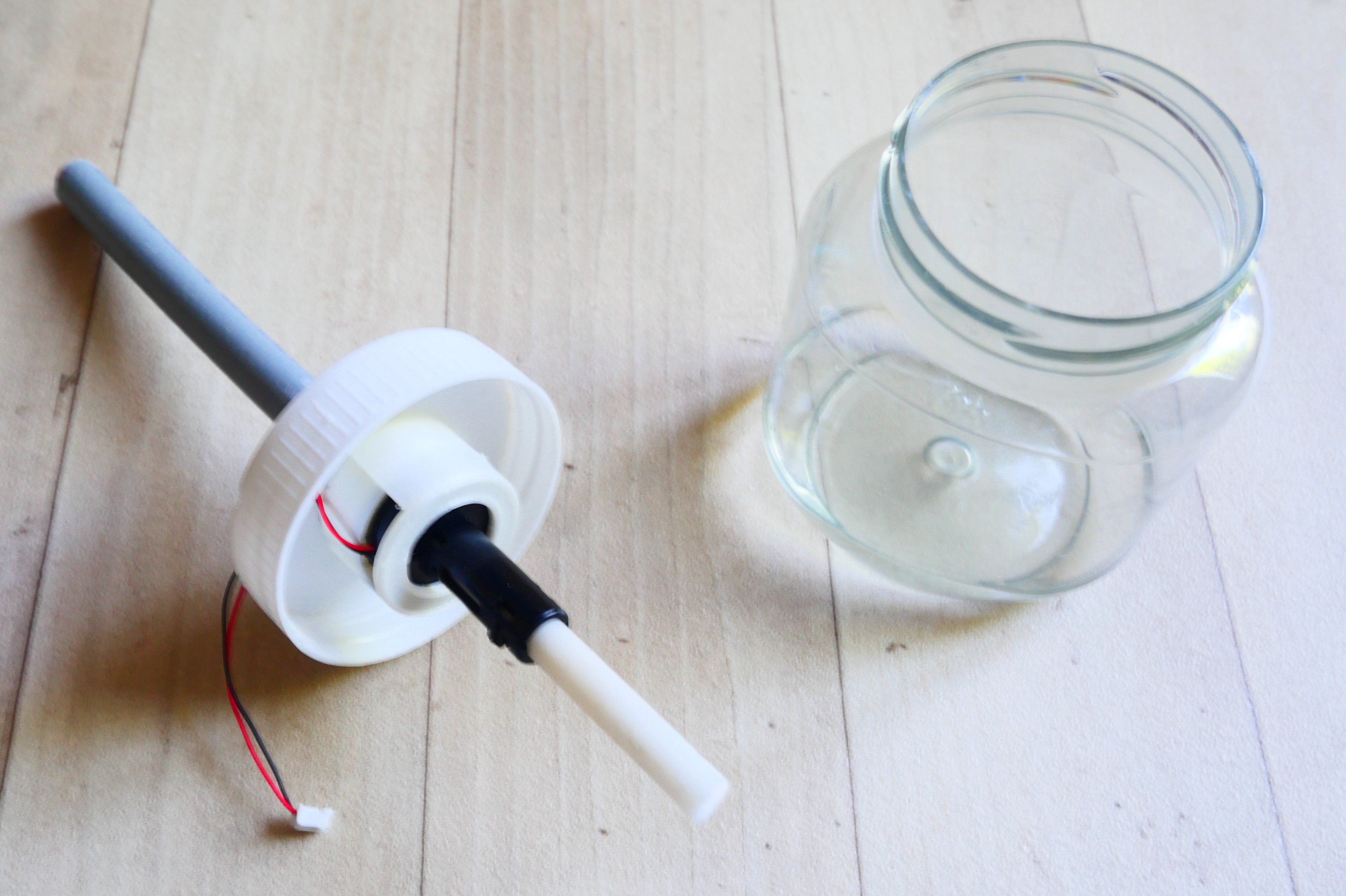

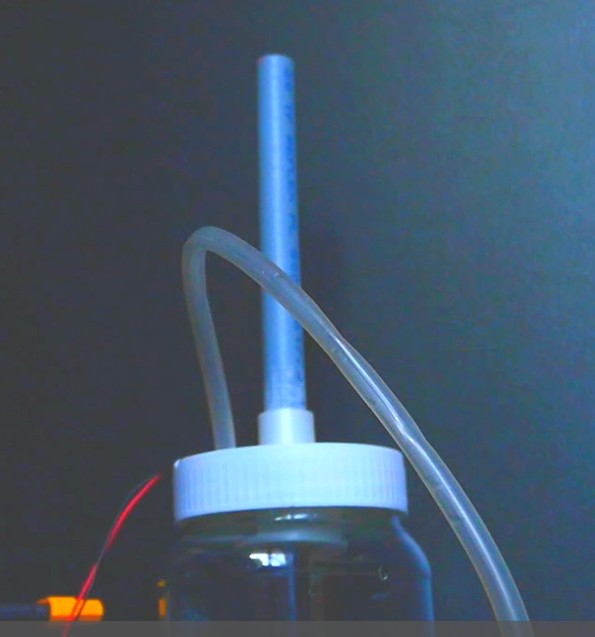

Il semblerai que des modélistes ont trouvé la solution en utilisant un système à gravité (voir vidéo ci dessous).

Voici le lien pour le support par gravité imprimé en 3D :thingiverse.com.

Sur le Net, les vidéos inspirantes ne manquent pas, en voici quelques unes.
