    Diodes luminescentes (L.E.D)

    Pourquoi écrire une page sur les diodes LED (Light Emitting Diode) ??
    en fait elles sont utilisées par beaucoup de modélistes pour éclairer leurs bateaux.

    Un clic sur les images permet de les agrandir.

    Voici des liens sur le sujet, bien sur, si vous voulez m'en proposer d'autres, envoyez les moi..

    les LED et le modélisme, voir ce lien: mapassiondumodelisme.jimdofree.com

    Pour tout savoir sur les LED voir ce lien: sonelec-musique.com

    Pour le code couleur, voir ce lien: farnell.com

    Pour acheter des composants electroniques voir ces liens: gotronic.fr ou, conrad.fr ou, cyclades-elec.fr ou, radiospares-fr ou, amazon.fr

    Pour acheter des leds modélisme, voir ce lien: au-pays-des-leds.fr

    Ici, un calculateur de résistors pour vos réseau de LED: ledcalculator.net

    Ici, un autre calculateur: hebeiltd.com=calculateur résistance pour LED.

    Alors certains se posent la question comment les brancher.
    De mon passé d'électricien, il me reste quelques souvenirs et aussi des formules .
    Et pour nos diodes (alimentées en courant continu) ,la plus importante est : U=RI (U en volts, R en ohms, et I en amperes).
    Pour chaque diode, il existe un seuil de tension dépendant de sa technologie(couleur), soit:1,6volts pour les rouges, 1,8volts pour les jaunes, 2volts pour les vertes, 2,7v a 3,2volts pour les bleus (ceci ne sont que des valeurs indicatives).
    Donc on peut en théorie brancher une diode led en direct a sa tension de seuil, sa résistance interne limitant le courant, par exemple, les Led haute luminosité des torches fonctionnent en direct sans résistance additionnelle sous 4,5 volts.
    Bon, il existe plusieurs sortes de L.E.D. mais commençons déja pour le cas général, c'est a dire des diodes LED ordinaires, elles consomment environ 20 milliampères (10 a 30mA selon le type) et pour facliter le calcul un seuil de tension de 2 volts.
    Appliquons la formule U=RI peut s'ecrire R=U/I, ce qui nous donneras la valeur de la résistance a mettre en série avec notre diode selon la tension d'alimentation.

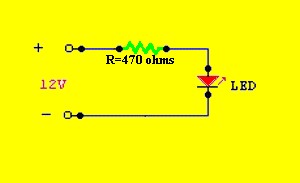

    Pour une alimentation de 12 volts nous aurons donc R=12v-2v/0,02 mA soit 10/0,02= 500 ohms
    Voila nous connaisons notre résistance a brancher en série : 500 ohms, dans le commerce la valeur courante la plus approchante est 470 ohms, ce qui convient très bien.

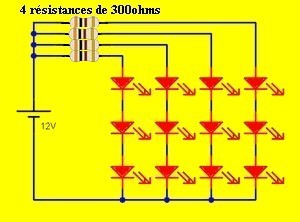

    On peut brancher des diodes en série et en parallèle en calculant selon les formules ci dessus, les tensions de seuil s'additionnent et on conserve un courant de 0,02A pour chaque branche.

    led en série avec résistance

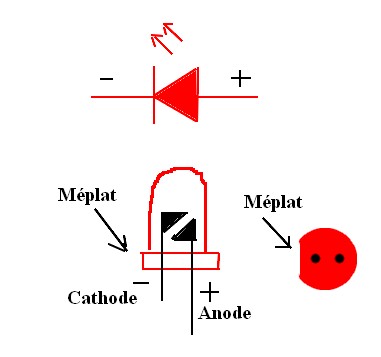

    Polarité led
    Leds en parallèle
    Tension de seuil

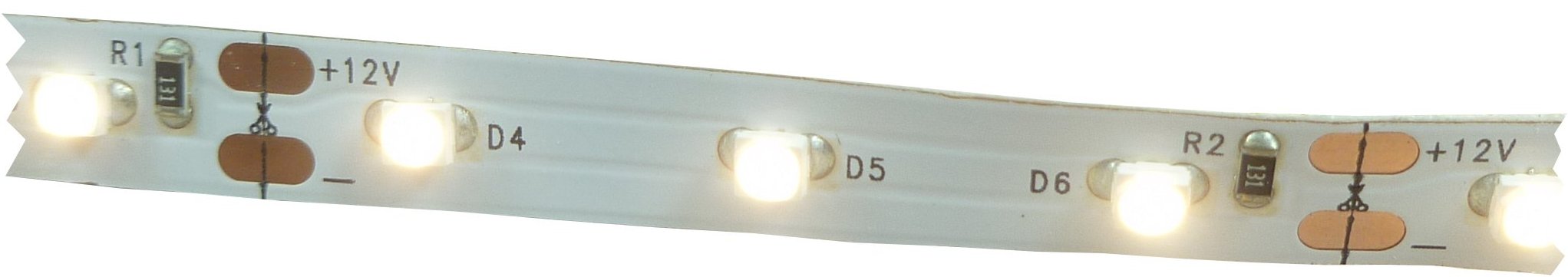

    On peu utiliser des rubans de L.E.D. pour un éclairage intérieur.
    On peu couper ces derniers à la longueur voulu, voir ce lien : ampoule-et-led.fr

    Ruban Leds
    led en série avec résistance

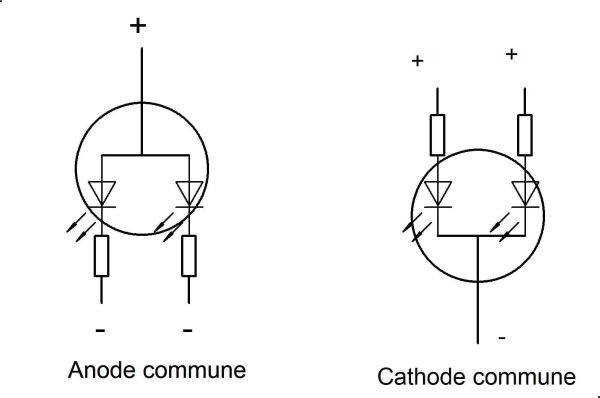

    Pour les L.E.D. bicolores à 3 pattes, elles peuvent etre à "anode commune" ou à "cathode commune".

    Polarité led

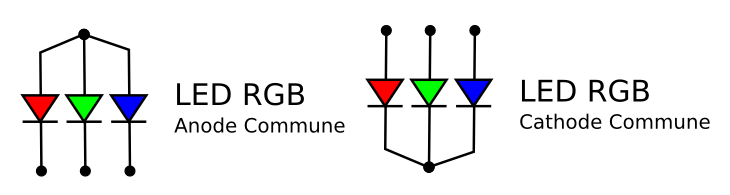

    Pareil pour les L.E.D. à 3 couleurs (RVB), elles peuvent etre à "anode commune" ou à "cathode commune".
    Voir ce lien: mon-club-elec.fr

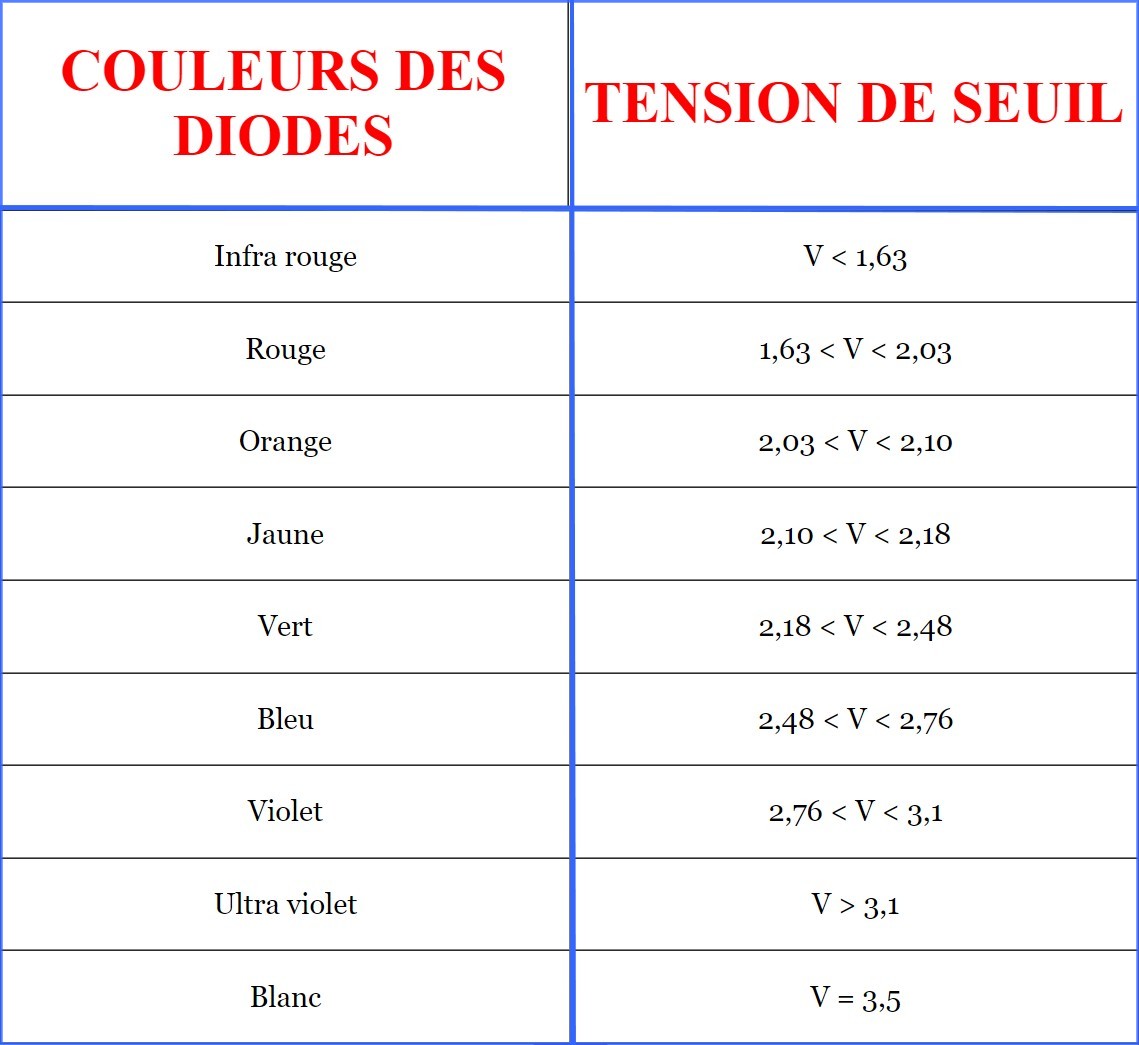

    Selon la couleur des diodes L.E.D. la tension de seuil varie (c'est à dire la tension minimum pour qu'une L.E.D. éclaire)
    Voici un tableau récapitulatif

    tableau tension seuil leds
