Le 2,4 Ghz, ce n'est pas que du bonheur mais ça y contribue, et l'appairage (binding) des émetteurs/récepteurs radio RC 2,4 Ghz fait partie des inconvénients de la chose.

Malheureusement la manip. diffère selon les marques.

J'ai donc trouvé quelques liens sur le WEB qui pourrait vous aider pour cette manip.

Je vous propose un document (.docx) récapitulatif des méthodes décrites cidessous: Méthodes de binding de diverses radios.

Bien entendu je n'ai pas tout recensé et si vous avez des liens à me proposer, n'hésitez pas, envoyer les moi: callain919@gmail.com

ASSAN

A la première mise en service d'un récepteur ASSAN il faut appairer celui ci avec son émetteur (binding), il faut donc mettre un shunt (bind plug) selon le tableau ci dessus.

Pour l'appairage des récepteurs (binding) celui ci est a faire uniquement a la première mise en service du récepteur, le shunt se place entre les pinoches signal de la prise 1 et 3 (sauf pour X8R4P) et non pas comme une prise servo. Ensuite on allume l'émetteur et simultanément on actionne le manche de la voie 2, la diode rouge de l'émetteur clignote rapidement et le module bip, a ce moment on allume le récepteur et sa diode clignote rouge , au bout de quelques instant les 2 diodes passent au vert, l'apairage est effectué, vous pouvez retirer le schunt du récepteur.

Une anecdote qui m'est arrivé, sur un récepteur neuf, impossible de faire le blinding ? j'ai cru que le récepteur était défectueux, par la suite en comparant avec un autre qui lui ne posait pas de problème je me suis rendu compte que l'étiquette indiquant la position des voies et la prise batt. était collée a l'envers( donc voie 1 sur emplacement batt.) difficile de faire le blinding dans ces conditions, après remise en place idoine de l'étiquette et le shunt de blind en place sur le bon emplacement, blinding ok, merci au petit chinois colleur d'étiquette.

TURNIGY 9X

manubricole.free.fr= Appairage(binding) Turnigy 9X et autres astuces

amvh.fr= Manuel de la radio Turnigy 9X, appairage(binding) en page 10.

ESKY ET6i

wordpress.com= Manuel de la radio 6 voies ESKY ET61 2,4Ghz avec la méthode d'appairage(binding)

rccrawler-france.com=Non compatibilité matériel français et chinois

TURBORIX

clubltea.free.fr= Dossier PDF, manuel de la radio TURBORIX 2,4Ghz avec la méthode d'appairage(binding)

Pour le binding:

1/ Récepteur et émetteur éteint

2/Mettre le cavalier (bind) sur la voie bat du récepteur

3/Allumer le récepteur (brancher la batterie sur n'importe quelle voie), la diode rouge du récepteur se met à clignoter rapidement

4/Maintenir le bouton "bind" de l'émetteur appuyer et l'allumer, la led rouge du récepteur arrête de clignoter

5/L'appairage est terminé, relâcher le bouton "bind" et enlever le cavalier du récepteur , l'ensemble est prêt à fonctionner

6/Cette manip est à faire pour chaque nouveau récepteur

SPEKTRUM DX5

absolu-modelisme.com= Dossier PDF, manuel de la radio SPEKTRUM DX5 2,4Ghz avec la méthode d'appairage(binding)

GRAUPNER MX12 HOTT

weymuller.free.fr= Dossier PDF, manuel de la radio GRAUPNER MX12 HOTT 2,4Ghz avec la méthode d'appairage(binding) page 70

forum les copains d'abord= Difficulté d'appairage, explications

GRAUPNER MX16 HOTT

weymuller.free.fr= Dossier PDF, manuel de la radio GRAUPNER MX16 HOTT 2,4Ghz avec la méthode d'appairage(binding) page 70

GRAUPNER MX20 HOTT

weymuller.free.fr= Dossier PDF, manuel de la radio GRAUPNER MX20 HOTT 2,4Ghz avec la méthode d'appairage(binding) page 69<

GRAUPNER MC20 HOTT

weymuller.free.fr= Dossier PDF, manuel de la radio GRAUPNER MC20 HOTT 2,4Ghz avec la méthode d'appairage(binding) page 85

HITEC OPTIC 5

conrad.com= Dossier PDF, manuel de la radio HITEC OPTIC 5 2,4Ghz avec la méthode d'appairage(binding) page 10

MODELCRAFT

conrad.com= Dossier PDF, manuel de la radio MODELCRAFT 2,4Ghz avec la méthode d'appairage(binding) page 65

FUTABA T6EXP

hobbico.com= Dossier PDF, manuel de la radio FUTABA T6EXP 2,4Ghz avec la méthode d'appairage(binding) page 15

CORONA CT8 DSSS

hobbyking.com= manuel et méthode d'appairage(binding) du module CORONA CT8 DSSS

KDS

FRSKY

opentx-doc.fr=Notice des différents récepteurs FRsky.

flashrc.com= Notice avec méthode d'appairage(binding) des récepteurs FRSKY

Pour le binding:

1/Allumer l'émetteur

2/A l'aide d'un objet pointu,appuyez sur le bouton F/S du récepteur et maintenez le appuyé

3/Branchez la batterie au récepteur

4/Dès que la led rouge s'éteint, la led verte s'allume en continu

5/L'appairage est terminé, relâcher le bouton F/S, l'ensemble est prêt à fonctionner

6/Cette manip est à faire pour chaque nouveau récepteur

FUTABA SKYSPORT T4YF

hobbico.com= Manuel avec méthode d'appairage(binding) en page 7 de la radio FUTABA SKYSPORT T4YF

HOBBYKING HK6S

hobbyking.com= Manuel avec méthode d'appairage(binding) de la radio HOBBYKING HK6S

Pour le binding:

1/ Récepteur et émetteur éteint

2/Mettre le cavalier (bind) sur la voie bat du récepteur

3/Allumer le récepteur (brancher la batterie sur n'importe quelle voie), la diode rouge du récepteur se met à clignoter rapidement

4/Maintenir le bouton "bind" de l'émetteur appuyer et l'allumer, la led rouge du récepteur arrête de clignoter

5/L'appairage est terminé, relâcher le bouton "bind" et enlever le cavalier du récepteur , l'ensemble est prêt à fonctionner

6/Cette manip est à faire pour chaque nouveau récepteur

HOBBYKING HK-t6

hobbyking.com= Manuel avec méthode d'appairage(binding) de la radio HOBBYKING HK-t6

PRO-TRONIK PTR6A

a2pro-online.com= Manuel avec méthode d'appairage(binding) de la radio PRO-TRONIK PTR6A

a2pro-online.com= Manuel de la V2 avec méthode d'appairage(binding) de la radio PRO-TRONIK PTR6A

PLANET T5 et T7

manualslib.com= Manuel avec méthode d'appairage(binding) des radios PLANET T5 et T7

FlySky CT6B

valuehobby.com= Manuel FlySky CT6B

Pour le binding:

1/ Récepteur et émetteur éteint

2/Mettre le cavalier (bind) sur la voie bat du récepteur

3/Allumer le récepteur (brancher la batterie sur n'importe quelle voie), la diode rouge du récepteur se met à clignoter rapidement

4/Maintenir le bouton "bind" de l'émetteur appuyer et l'allumer, la led rouge du récepteur arrête de clignoter

5/L'appairage est terminé, relâcher le bouton "bind" et enlever le cavalier du récepteur , l'ensemble est prêt à fonctionner

6/Cette manip est à faire pour chaque nouveau récepteur

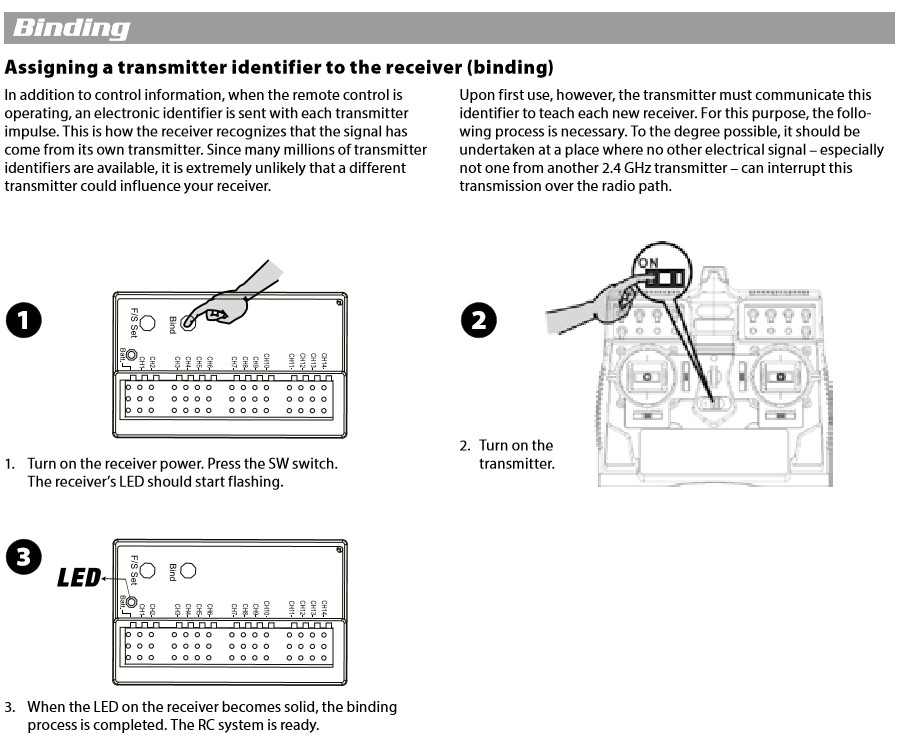

CARSON REFLEX STICK MULTI PRO 14 VOIES

conrad.com= Manuel avec méthode d'appairage(binding)

shop.minigroup.fr= Manuel avec méthode d'appairage(binding)

RADIOLINK AT9S

radiolink.com.cn= Présentation de la radio

mon-partage.fr= Manuel avec méthode d'appairage(binding)

TURNIGY I6 et FLYSKY I6

rcxinc.fr= Présentation de la radio

banggood.com= Manuel avec méthode d'appairage(binding)

net-loisirs.com= Notice en français

ORANGE DSMX TX6i 6ch

hobbyking.com= Manuel

Module 2,4ghz ORX ORANGE DSMX

hobbyking.com=Site marchand

hobbyking.com=Manuel

hobbyking.com=Manuel

tribu-rc=Explications en Français

youtube.com=Vidéo Binding

MULTIPLEX PROFI TX 16

weymuller.free.fr=Manuel

TARANIS FRSKY X9D

fpv-passion.fr=Maîtriser sa Taranis, Episode 1 : MAJ du récepteur radio

blog.intermodel.fr=Taranis – Appairage des Rx

drive.google.com=Manuel d'utilisation de la Taranis (Manuel_Taranis_FR_V1.0.pdf)

youtube.com=Vidéo Binding

FlySky FS-i6X 10ch

https://www.flysky-cn.com/= Manuel FlySky FS-i6X 10ch en anglais

youtube.com= Activer les 10 voies FlySky FS-i6X 10ch

youtube.com= Binding FlySky FS-i6X 10ch et récepteur FS iA6B en anglais

Turnigy FlySky i10

https://www.flysky-cn.com= Manuel FlySky i10 en anglais

hobbyking.com= Manuel Turnigy i10 en Français

FSFLY T I8

www.rcgroups.com= FSFLY_T_I8 en détail sur ce forum anglais

sitakiki.fr= Manuel FSFLY_T_I8 en français

CARSON MULTI PRO 14 LCD

conrad.com= Manuel Carson Modellsport Reflex Stick MULTI PRO 14

XK-X6

rc-castle.com= Manuel XK-X6 en anglais

Vidéo récepteurs S FHSS compatibles et binding.

RADIOLINK AT9

miniplanes.fr= Manuel RADIOLINK AT9

Vidéo présentation radio AT9.

Vidéo binding radio AT9.

JETI DS12

Appairage de l'émetteur avec les récepteurs en mode double voie (2 récepteurs)

1/ Aassurez-vous que les récepteurs sont réglés en mode normal, pas en mode clone

2/ Notez quels récepteurs sont le premier et lequel est le second en raison d'une identification ultérieure plus facile. Gardez les récepteurs éteints

3/ Allumez les émetteurs avec le modèle créé, dans l'élément de menu "Propriétés avancées" "Modes sans fil/Trainer", sélectionnez "Mode Double Path"

4/ Branchez le "BIND PLUG" dans la sortie EXT du premier récepteur. Maintenant, le récepteur attend une séquence pour l'appairage (si vous avez "Rx firmware version 3.11 et plus récente", cette période est limitée à 60 secondes.

5/ Appuyez sur le "bouton-poussoir 3D" de l'émetteur sur la commande "Appairer le module principal". Dès que le récepteur est identifié, une confirmation vous sera demandée, appuyez maintenant sur le bouton "OK". Éteignez le récepteur et supprimez l'interconnexion d'appariement.

6/ Branchez l'interconnexion "Bind Plug" dans la sortie "EXT" du deuxième récepteur. Allumez le récepteur.

7/ Appuyez sur le "bouton-poussoir 3D" de l'émetteur sur la commande "Appairer le module secondaire". Dès que le Récepteur est identifié, il vous sera demandé une confirmation, appuyez maintenant sur "bouton OK". Éteignez le récepteur et supprimez l'interconnexion d'appariement

8/ Allumez les deux récepteurs. La connexion doit être établie immédiatement, éventuellement l'asservissement est autorisé.

9/ Vous pouvez maintenant spécifier des paramètres supplémentaires du mode double voie afin que l'émetteur réponde correctement à la perte de signal de l'un des récepteurs..

aero-modelisme.com= Binder / appairer son récepteur Jeti

topmodel.fr= Notice JETI DC16

Vidéo binding radio JETI.

ABSIMA SR2S

absima.com= Manuel ABSIMA SR2S

Vidéo binding ABSIMA SR2S.

COBRA TC4A

mrcmodelisme.fr= Manuel COBRA TC4A

SPEKTRUM NX8

flashrc.com= Manuel SPEKTRUM NX8
